B¹ Electronic-Dose und B¹ Doppel-Geräte-Verbindungsdosen
- mit Trennwand zur Stromkreistrennung - mit 4 Schraubdomen - Für alle Schalungsarten geeignet - 2-teilig mit angespritztem Rückteil - 2 Aufnahmen für B¹ Prefix®-Systemflügel - Dosen-Rückteil mit Aufnahme für Stützelement - Norm-Kombinationsabstand 71 mm
Open Cadenas Modal
  • mit Trennwand zur Stromkreistrennung
  • mit 4 Schraubdomen
  • Für alle Schalungsarten geeignet
  • 2-teilig mit angespritztem Rückteil
  • 2 Aufnahmen für B¹ Prefix®-Systemflügel
  • Dosen-Rückteil mit Aufnahme für Stützelement
  • Norm-Kombinationsabstand 71 mm

Betonbau, B¹ Geräte-Verbindungsdose, als Electronic-Dose mit seitlichem Einbauraum, 2-teilig, Einbauöffnung Ø 60 mm, Tiefe 91 mm, mit Prefix® Flügel-Aufnahme
Geräte-Verbindungsdose für Betonbauinstallation, Ortbeton, Befestigung auf Schalung
Betonbaudose, Ausführung als Betonbau-Electronic-Dose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, mit seitlichem Einbauraum, mit Trennwand zur Stromkreistrennung, für Installationen zur Gegenschalung ohne zusätzliche Abstützung, Befestigung an der Bewehrung mit Prefix® Systemflügelset (1211-00), mit zwei integrierten Stützelementaufnahmen Ø 20 mm
Installationsöffnung Ø 60 mm, Länge 160 mm, Breite 75 mm, Tiefe 91 mm, integrierte Rohrrückhaltung, Frontteil ausschlagbar mit Signalborste, verdrehungssicher aneinanderreihbar im Kombinationsabstand 71 mm, mit ausbrechbaren Trennstegen für die Installation vorverdrahteter Gerätekombinationen, vollisolierter Leitungsübergang, mit 4 Schraubdomen, ohne Geräteschrauben
Kombinationseinführungen mit Ausbrechöffnungen für Elektroinstallationsrohre (2 x 32 mm/40 und 7 x 20/25 mm) und Einführungsmarkierungen für Kabel und Leitungen (9 Markierungen bis Ø 16 mm), Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 650° C, halogenfrei nach DIN VDE 0604-2-100, für Betonbauinstallation Ortbeton
Mehr lesen Weniger lesen

B¹ Electronic-Dose

Kaiser GmbH & Co.KG
Artikel-Nr.: 1268-01
EAN: 4013456550544
VDE
OEVE
Produkt Länge: 160 mm
Produkt Breite: 75 mm
Produkt Tiefe: 91 mm
Anzahl Einführungen: 9
Für Rohr Ø: 20 mm, 25 mm, 32 mm, 40 mm
Deckel für Dose-/Gehäuse-/Kasten Ø: 60 mm
Verpackung / Versand: 5 / 50
Weitere Attribute anzeigen
Produktdatenblatt (PDF)

accessories

- Ermöglicht die Befestigung an der Bewehrung - Vorfixierung durch B¹ Prefix®-Montagetechnik - Verwendbar für folgende Artikel: - B¹ Gerätedose - B¹ Geräte-Verbindungsdose - B¹ Großrohr-Geräte-Verbindungsdose - B¹ Electronic-Dose - B¹ Doppel-Geräte-Verbindungsdose - B¹ Wandleuchten-Anschlussdose - B¹ Universal Wandauslass - B¹ Prefix® Adapter Ø 20, Ø 25 und Ø 32 mm
B¹ Prefix®-Systemflügelset
Artikel-Nr. 1211-00
  • Ermöglicht die Befestigung an der Bewehrung
  • Vorfixierung durch B¹ Prefix®-Montagetechnik
  • Verwendbar für folgende Artikel:
  • B¹ Gerätedose
  • B¹ Geräte-Verbindungsdose
  • B¹ Großrohr-Geräte-Verbindungsdose
  • B¹ Electronic-Dose
  • B¹ Doppel-Geräte-Verbindungsdose
  • B¹ Wandleuchten-Anschlussdose
  • B¹ Universal Wandauslass
  • B¹ Prefix® Adapter Ø 20, Ø 25 und Ø 32 mm
Mehr erfahren
Stützelement Ø 20 mm
Stützelement Ø 20 mm
Artikel-Nr. 1212-04
Mehr erfahren
Stützelement Ø 20 mm
Stützelement Ø 20 mm
Artikel-Nr. 1212-06
Mehr erfahren
Stützelement Ø 20 mm
Stützelement Ø 20 mm
Artikel-Nr. 1212-08
Mehr erfahren
Stützelement Ø 20 mm
Stützelement Ø 20 mm
Artikel-Nr. 1212-10
Mehr erfahren
Stützelement Ø 20 mm
Stützelement Ø 20 mm
Artikel-Nr. 1212-12
Mehr erfahren
Stützelement Ø 20 mm
Stützelement Ø 20 mm
Artikel-Nr. 1212-14
Mehr erfahren
Stützelement Ø 20 mm
Stützelement Ø 20 mm
Artikel-Nr. 1212-16
Mehr erfahren
Stützelement Ø 20 mm
Stützelement Ø 20 mm
Artikel-Nr. 1212-18
Mehr erfahren
Stützelement Ø 20 mm
Stützelement Ø 20 mm
Artikel-Nr. 1212-20
Mehr erfahren
Stützelement Ø 20 mm
Stützelement Ø 20 mm
Artikel-Nr. 1212-98
Mehr erfahren
Stützelement Ø 20 mm
Stützelement Ø 20 mm
Artikel-Nr. 1212-99
Mehr erfahren
- für Stützelement Ø 20 mm - Befestigung an der Schalung durch Klebefolie 1219-00
Gegenlager für Klebefolie
Artikel-Nr. 1205-02
  • für Stützelement Ø 20 mm
  • Befestigung an der Schalung durch Klebefolie 1219-00
Mehr erfahren
- zur stoßsicheren Befestigung von Dosen und Kästen in liegender Schalung - bei stehender Schalung ist zusätzliches Abstützen mittels Stützelement und Gegenlager vorzunehmen - Schalung entfetten - doppelseitig klebend
Klebefolie, doppelseitig klebend
Artikel-Nr. 1219-00
  • zur stoßsicheren Befestigung von Dosen und Kästen in liegender Schalung
  • bei stehender Schalung ist zusätzliches Abstützen mittels Stützelement und Gegenlager vorzunehmen
  • Schalung entfetten
  • doppelseitig klebend
Mehr erfahren
- für Stützelement Ø 20 mm - kombinierbar mit sich selbst, mit Gerätedosen, Geräte-Verbindungsdosen, Verbindungskasten, Universal-Einbaugehäusen und Distanzstücken 91 - Befestigung an der Schalung durch Spreizdübel, Nägel oder Schrauben
Gegenlager
Artikel-Nr. 1210-02
  • für Stützelement Ø 20 mm
  • kombinierbar mit sich selbst, mit Gerätedosen, Geräte-Verbindungsdosen, Verbindungskasten, Universal-Einbaugehäusen und Distanzstücken 91
  • Befestigung an der Schalung durch Spreizdübel, Nägel oder Schrauben
Mehr erfahren

tools

Universal-Öffnungsschneider für Kunststoffe
Universal-Öffnungsschneider für Kunststoffe
Artikel-Nr. 1085-80
  • zum Herstellen passgenauer Einführungen
  • für Kleinspannungsleitungen von Ø 4 - 7,5 mm
  • für Leitungen NYM bis 5 x 2,5 oder 7 x 1,5
  • für Kabel NYY bis 5 x 2,5
  • für DIN EN Rohre (biegsam) bis Außen-Ø 20/25 mm
  • mit Bitaufnahme 1/4" für Akkuschrauber
Mehr erfahren
- für längere Leitungsstücke integriertes Messer für Längsschnitt - leichtes Arbeiten durch ergonomische Gestaltung - Schneidemesser gehärtet und geschliffen
Abmantelzange AMZ 2
Artikel-Nr. 1190-02
  • für längere Leitungsstücke integriertes Messer für Längsschnitt
  • leichtes Arbeiten durch ergonomische Gestaltung
  • Schneidemesser gehärtet und geschliffen
Mehr erfahren

recommendations

- 6 Schraubdomen - Für alle Schalungsarten geeignet - 2-teilig mit angespritztem Rückteil - 2 Aufnahmen für B¹ Prefix®-Systemflügel - Dosen-Rückteil mit Aufnahme für Stützelement - Norm-Kombinationsabstand 71 mm
B¹ Doppel-Geräte-Verbindungsdose
Artikel-Nr. 1269-01
  • 6 Schraubdomen
  • Für alle Schalungsarten geeignet
  • 2-teilig mit angespritztem Rückteil
  • 2 Aufnahmen für B¹ Prefix®-Systemflügel
  • Dosen-Rückteil mit Aufnahme für Stützelement
  • Norm-Kombinationsabstand 71 mm
Mehr erfahren

B¹ Electronic-Dose und B¹ Doppel-Geräte-Verbindungsdosen

Die B¹ Electronic-Dose und B¹ Doppel-Geräte-Verbindungsdose eignen sich speziell für Installationen in stehenden Ortbetonschalungen. Die B¹ Electronic-Dose bietet einen großzügigen Geräteeinbauraum und zusätzlichen Installationsraum für z. B. Schaltaktoren oder andere Komponenten für Smart Home-Anwendungen. Die zugehörige Trennwand ermöglicht die normgerechte Installation von Bus- und Betriebsspannung in einer Dose. B¹ Doppel-Geräte-Verbindungsdosen ermöglichen den Einbau von Block-und vorverdrahteten Geräten und bieten Raum zum Konfektionieren von Leitungen für Multimedia-Anschlüsse.
  • Viel Raum für Geräte und Leitungen
  • Trennwand zur normgerechten Unterbringung zweier Spannungsarten
  • Flaches Frontteil für einfache und schnelle Nagelbefestigung
  • Innovative Rohreinführungen zur schnellen Verarbeitung auf der Baustelle
  • Aufnahme für B¹ Prefix®-Systemflügelset
  • Federweg sorgt für sicheren Halt in stehenden Schalungen

Anwendungsbeispiele B1 Electronic-Dose

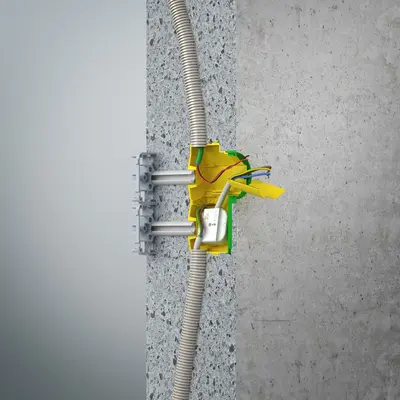

Durch Einsetzen der Trennwand lassen sich zwei unterschiedliche Spannungsarten normgerecht in der B1 Electronic-Dose unterbringen. Darüber hinaus bietet sie einen großzügigen Installationsraum…
Durch Einsetzen der Trennwand lassen sich zwei unterschiedliche Spannungsarten normgerecht in der B1 Electronic-Dose unterbringen. Darüber hinaus bietet sie einen großzügigen Installationsraum…

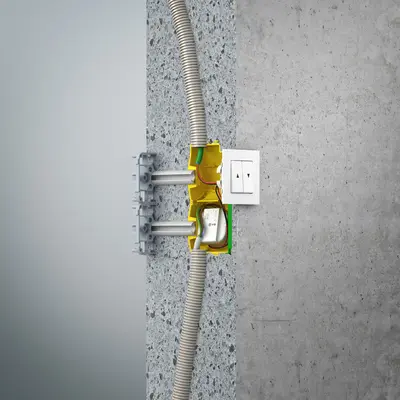

...zur dezentralen Installation von z. B. kleinen Fensteraktoren zur Steuerung von Jalousie und Heizung in der Außenwand.
...zur dezentralen Installation von z. B. kleinen Fensteraktoren zur Steuerung von Jalousie und Heizung in der Außenwand.

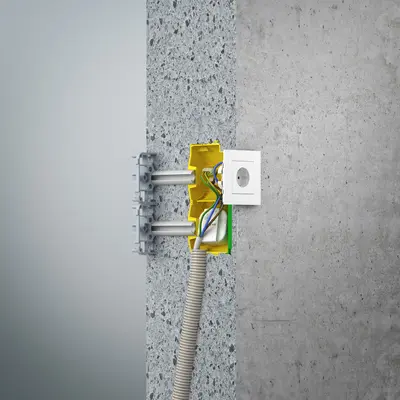

Die Installation von z. B. Funkaktoren wird durch die B1 Electronic-Dose komfortabel möglich, ohne dass Leitungen oder Geräte unzulässig beansprucht werden.
Die Installation von z. B. Funkaktoren wird durch die B1 Electronic-Dose komfortabel möglich, ohne dass Leitungen oder Geräte unzulässig beansprucht werden.

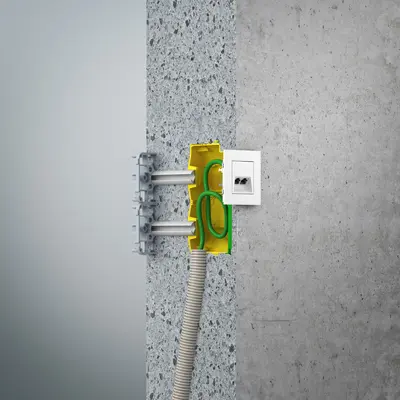

Netzwerkanschlussdosen können unter Einhaltung der Leitungsbiegeradien mit bestmöglicher Datenübertragung betrieben werden.
Netzwerkanschlussdosen können unter Einhaltung der Leitungsbiegeradien mit bestmöglicher Datenübertragung betrieben werden.

Anwendungsbeispiele B1 Doppel-Geräte-Verbindungsdose

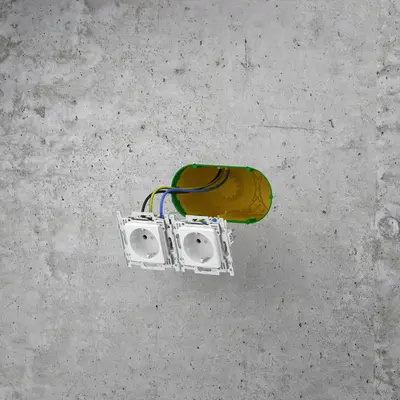

Die B1 Doppel-Geräte-Verbindungsdose ermöglicht aufgrund der großen Einbauöffnung ohne Mittelsteg…
Die B1 Doppel-Geräte-Verbindungsdose ermöglicht aufgrund der großen Einbauöffnung ohne Mittelsteg…

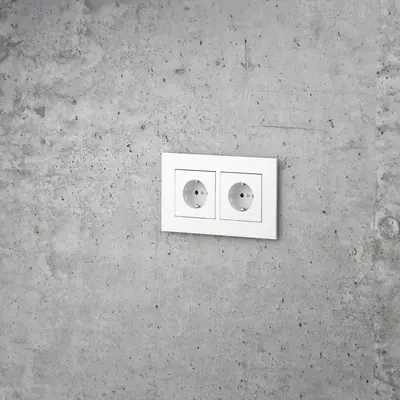

…den Einsatz von vor-verdrahteten Geräten, Blockeinsätzen u.v.m.
…den Einsatz von vor-verdrahteten Geräten, Blockeinsätzen u.v.m.

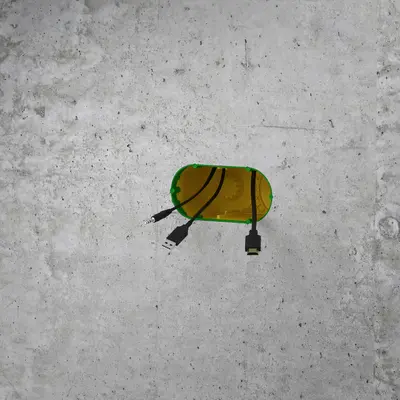

Auch für die Installation von Multimedia-Anschlussdosen bietet sie eine komfortable Basis. Der riesige Einbauraum bietet viel Platz zur Leitungskonfektionierung.
Auch für die Installation von Multimedia-Anschlussdosen bietet sie eine komfortable Basis. Der riesige Einbauraum bietet viel Platz zur Leitungskonfektionierung.

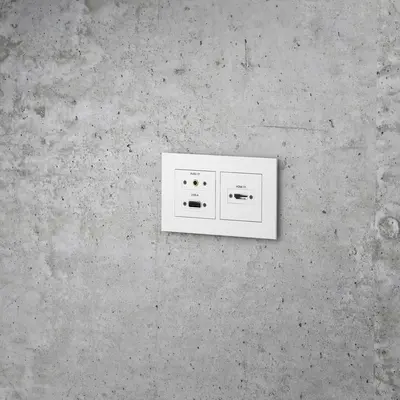

Leitungsreserven sowie Anschlussstecker lassen sich problemlos in die Dose einlegen und verschwinden anschließend hinter den Einbaugeräten.
Leitungsreserven sowie Anschlussstecker lassen sich problemlos in die Dose einlegen und verschwinden anschließend hinter den Einbaugeräten.

Maße / Form

Produkt Länge:
160 mm
Produkt Breite:
75 mm
Produkt Tiefe:
91 mm
Deckel für Dose-/Gehäuse-/Kasten Ø:
60 mm

Anschlüsse / Einführungen

Anzahl Einführungen:
9
Für Rohr Ø:
20 mm, 25 mm, 32 mm, 40 mm

Montage / Installation

Montageart:
BB (Massivbauweise)

Sicherheit / Eigenschaften

Spezielle Anwendung:
Ortbeton

Zulassungen / Zertifizierungen

VDE:
Ja
