Electronic-Dose Schallschutz 68 Flex

für Schallschutzwände
für Geräteeinsätze und elektronische Komponenten
luftdichte Ausführung mit Dichtungsmembranen
flexibler Tunnel
Kombinierbar mit Schallschutzdosen 68

Schallschutz Geräte-Verbindungsdose als Electronic-Dose für Schallschutzwände, Schallschutzdose Hohlwand, Ausführung als Electronic-Dose mit zusätzlichem Anschlussraum, nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, mit schallabsorbierender Haptik sowie zusätzlicher Außenkomponente im Dosenbodenbereich, für Schallschutzwände bis 68dB, Installationsöffnung Ø 60 mm, Einbauöffnung Ø 68 mm, Tiefe 75 mm, Kombinationsabstand 71 mm, Kombination mit vollisolierten Verbindungsstutzen, für Plattenstärken 7-30 mm, mit 2 Schraubdomen und 2 Plus-Minus-Geräteschrauben, Einführungsmarkierungen für 4 Leitungen Ø 4-11,5 und 2 Rohreinführungen bis 25 mm, Schutzart IP30, halogenfrei nach DIN VDE 0604-2-100, Maße: 122x71x75 mm (LxBxH)

Mehr lesen Weniger lesen

Electronic-Dose Schallschutz 68 Flex

Kaiser GmbH & Co.KG

Artikel-Nr.: 9068-94

EAN: 4013456550407

Luftdichtheit

Halogenfrei

VDE

OEVE

Produkt Ø: 68 mm

Produkt Länge: 122 mm

Produkt Breite: 71 mm

Produkt Tiefe: 75 mm

Einbauöffnung (Wand/Decke) Ø: 68 mm

Anzahl Einführungen: 6

Für Rohr Ø: 20 mm, 25 mm

Plattenstärke min.: 7 mm

Plattenstärke max.: 30 mm

Bohrer-/Fräsloch-Ø: 68 mm

Schallschutzwände bis: 68

Luftdichtheit: Ja

Halogenfrei: Ja

Verpackung / Versand: 10 / 100

Weitere Attribute anzeigen

Produktdatenblatt (PDF)

accessories

- für Schallschutzdose
- Schallschutzfunktion in Verbindung mit Schallschutzdose

Schallschutzdeckel, für Schallschutzdose

Artikel-Nr. 1184-69

für Schallschutzdose
Schallschutzfunktion in Verbindung mit Schallschutzdose

- zur vollisolierten Durchverdrahtung bei Kombinationen
- für Art.-Nr. 1159-90, 1555-51, 9069-03, 9069-04 und 9074-03

Verbindungsstutzen

Artikel-Nr. 9060-88

zur vollisolierten Durchverdrahtung bei Kombinationen
für Art.-Nr. 1159-90, 1555-51, 9069-03, 9069-04 und 9074-03

- zur vollisolierten Durchverdrahtung bei Kombinationen
- zur Erstellung luftdichter Kombinationen
- für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77

Verbindungsstutzen, luftdicht, halogenfrei

Artikel-Nr. 9060-78

zur vollisolierten Durchverdrahtung bei Kombinationen
zur Erstellung luftdichter Kombinationen
für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77

- zuverlässiges Abdichten von Elektro-Installationsrohren
- ECON®-Technik zur einfachen Leitungsdurchführung
- dauerelastischer Kunststoff

Dichtstopfen ECON® M16

Artikel-Nr. 1040-16

zuverlässiges Abdichten von Elektro-Installationsrohren
ECON®-Technik zur einfachen Leitungsdurchführung
dauerelastischer Kunststoff

- zuverlässiges Abdichten von Elektro-Installationsrohren
- ECON®-Technik zur einfachen Leitungsdurchführung
- dauerelastischer Kunststoff

Dichtstopfen ECON® M20

Artikel-Nr. 1040-20

zuverlässiges Abdichten von Elektro-Installationsrohren
ECON®-Technik zur einfachen Leitungsdurchführung
dauerelastischer Kunststoff

- zuverlässiges Abdichten von Elektro-Installationsrohren
- ECON®-Technik zur einfachen Leitungsdurchführung
- dauerelastischer Kunststoff

Dichtstopfen ECON® M25

Artikel-Nr. 1040-25

zuverlässiges Abdichten von Elektro-Installationsrohren
ECON®-Technik zur einfachen Leitungsdurchführung
dauerelastischer Kunststoff

tools

- für längere Leitungsstücke integriertes Messer für Längsschnitt
- leichtes Arbeiten durch ergonomische Gestaltung
- Schneidemesser gehärtet und geschliffen

Abmantelzange AMZ 2

Artikel-Nr. 1190-02

für längere Leitungsstücke integriertes Messer für Längsschnitt
leichtes Arbeiten durch ergonomische Gestaltung
Schneidemesser gehärtet und geschliffen

Universal-Öffnungsschneider für Kunststoffe

Universal-Öffnungsschneider für Kunststoffe

Artikel-Nr. 1085-80

zum Herstellen passgenauer Einführungen
für Kleinspannungsleitungen von Ø 4 - 7,5 mm
für Leitungen NYM bis 5 x 2,5 oder 7 x 1,5
für Kabel NYY bis 5 x 2,5
für DIN EN Rohre (biegsam) bis Außen-Ø 20/25 mm
mit Bitaufnahme 1/4" für Akkuschrauber

Produktinformationen

Electronic-Dose Schallschutz 68 Flex

Die Electronic-Dose Schallschutz 68 Flex gewährleistet durch ihren massiven Dosenkörper in Verbindung mit der schallabsorbierenden Oberfläche am Dosenboden die Schallschutzfunktion der Wand. Zusätzliche Dämmstreifen minimieren die Körperschallübertragung über die Bauteilöffnung. Die schnelle Montage ist ideal für die Modernisierung oder Erweiterung bestehender Installationen. Der flexible Tunnel ermöglicht einen einfachen Einbau und schafft Raum für elektronische Bauteile, Leitungsreserven und Klemmen.

Erhält die Schallschutzfunktion der Wand
Für Installationsöffnungen Ø 68 mm
Zusätzlicher, seitlicher Anschlussraum für Kommunikations- und Netzwerktechnik
Werkzeuglose Leitungs- und Rohreinführung
Luftdicht und vollisoliert kombinierbar mit Verbindungsstutzen

Anwendungsbeispiele

Die Kombination mit Gerätedosen und Geräte-Verbindungsdosen Schallschutz 68 ist möglich.

Die Kombination mit Gerätedosen und Geräte-Verbindungsdosen Schallschutz 68 ist möglich.

Zusätzlicher Raum für Verbindungsklemmen.

Zusätzlicher Raum für Verbindungsklemmen.

Aufnahme von elektronischen Bauteilen, wie z. B. Aktoren.

Aufnahme von elektronischen Bauteilen, wie z. B. Aktoren.

Raum für Leitungsreserven.

Raum für Leitungsreserven.

Verarbeitungshinweise

Bestehende Einbauöffnungen Ø 68 mm können genutzt werden.

Bestehende Einbauöffnungen Ø 68 mm können genutzt werden.

Luftdichte und vollisolierte Kombination mittels Verbindungsstutzen (Art.-Nr. 9060-88).

Luftdichte und vollisolierte Kombination mittels Verbindungsstutzen (Art.-Nr. 9060-88).

Normgerechte Leitungsrückhaltung. Elastische Dichtungsmembran ermöglicht werkzeuglose Leitungseinführung…

Normgerechte Leitungsrückhaltung. Elastische Dichtungsmembran ermöglicht werkzeuglose Leitungseinführung…

…und Rohreinführungen bis M25 in luftdichter Ausführung.

…und Rohreinführungen bis M25 in luftdichter Ausführung.

Montage

Einbauöffnung Ø 68 mm erstellen; im Bestand mit Hilfe des Profix.

Einbauöffnung Ø 68 mm erstellen; im Bestand mit Hilfe des Profix.

Leitung oder Rohr luftdicht durch die elastische Dichtungsmembran einführen.

Leitung oder Rohr luftdicht durch die elastische Dichtungsmembran einführen.

Für die einfache Montage den flexiblen Tunnel in die Dose drücken.

Für die einfache Montage den flexiblen Tunnel in die Dose drücken.

Dose in die Bauteilöffnung einsetzen.

Dose in die Bauteilöffnung einsetzen.

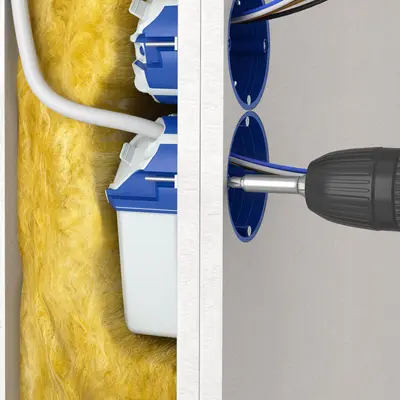

Laschenschrauben der Dose anziehen und den Tunnel rausdrücken.

Laschenschrauben der Dose anziehen und den Tunnel rausdrücken.

Elektronische Bauteile oder Leitungsreserven in den Tunnel einlegen.

Elektronische Bauteile oder Leitungsreserven in den Tunnel einlegen.

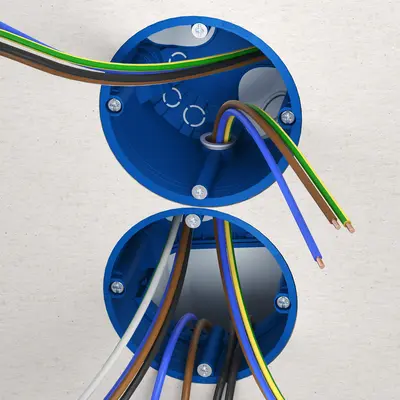

Durchverdrahtung erfolgt mittels Verbindungsstutzen (Art.-Nr. 9060-98).

Durchverdrahtung erfolgt mittels Verbindungsstutzen (Art.-Nr. 9060-98).

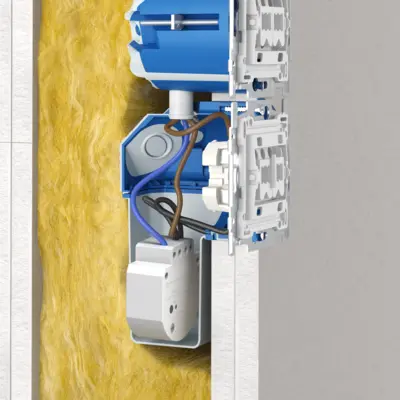

Garantiert Luftdicht – sicherer Anschlussraum für elektronische Komponenten.

Garantiert Luftdicht – sicherer Anschlussraum für elektronische Komponenten.

Technische Daten

Maße / Form

Produkt Ø:: 68 mm
Produkt Länge:: 122 mm
Produkt Breite:: 71 mm
Produkt Tiefe:: 75 mm
Einbauöffnung (Wand/Decke) Ø:: 68 mm
Bohrer-/Fräsloch-Ø:: 68 mm

Anschlüsse / Einführungen

Anzahl Einführungen:: 6
Für Rohr Ø:: 20 mm, 25 mm

Montage / Installation

Plattenstärke min.:: 7 mm
Plattenstärke max.:: 30 mm
Montageart:: HW (Trockenbau/Leichtbauweise)

Sicherheit / Eigenschaften

Schallschutzwände bis:: 68
Luftdichtheit:: Ja
Halogenfrei:: Ja
Spezielle Anwendung:: Schallschutz
Schallschutz:: Ja

Zulassungen / Zertifizierungen

VDE:: Ja
