Feuchtraum Geräte-Verbindungsdose
- Umlaufender 5 cm breiter Klebekragen zur Aufnahme von mineralischen Abdichtungsstoffen, z. B. Dichtschlämme - Komfortables Eindichten in die Abdichtungsebene dank vliesartiger Oberflächenstruktur der Abdichtungsmanschette - Geprüft und zertifiziert für Anwendungen nach DIN 18534 - Luft- und wasserdichte Ausführung mit Dichtungsmembranen für sechs Leitungen bis max. Ø 11,5 mm mit integrierter Leitungsrückhaltung - Verwendbar mit den KAISER Putzausgleich-Ringen (Art.-Nr. 9155-61 bzw. -62) bei aufbauenden Wandbelägen
- Umlaufender 5 cm breiter Klebekragen zur Aufnahme von mineralischen Abdichtungsstoffen, z. B. Dichtschlämme - Komfortables Eindichten in die Abdichtungsebene dank vliesartiger Oberflächenstruktur der Abdichtungsmanschette - Geprüft und zertifiziert für Anwendungen nach DIN 18534 - Luft- und wasserdichte Ausführung mit Dichtungsmembranen für sechs Leitungen bis max. Ø 11,5 mm mit integrierter Leitungsrückhaltung - Verwendbar mit den KAISER Putzausgleich-Ringen (Art.-Nr. 9155-61 bzw. -62) bei aufbauenden Wandbelägen
- Umlaufender 5 cm breiter Klebekragen zur Aufnahme von mineralischen Abdichtungsstoffen, z. B. Dichtschlämme - Komfortables Eindichten in die Abdichtungsebene dank vliesartiger Oberflächenstruktur der Abdichtungsmanschette - Geprüft und zertifiziert für Anwendungen nach DIN 18534 - Luft- und wasserdichte Ausführung mit Dichtungsmembranen für sechs Leitungen bis max. Ø 11,5 mm mit integrierter Leitungsrückhaltung - Verwendbar mit den KAISER Putzausgleich-Ringen (Art.-Nr. 9155-61 bzw. -62) bei aufbauenden Wandbelägen
1 / 3
Open Cadenas Modal
- Umlaufender 5 cm breiter Klebekragen zur Aufnahme von mineralischen Abdichtungsstoffen, z. B. Dichtschlämme - Komfortables Eindichten in die Abdichtungsebene dank vliesartiger Oberflächenstruktur der Abdichtungsmanschette - Geprüft und zertifiziert für Anwendungen nach DIN 18534 - Luft- und wasserdichte Ausführung mit Dichtungsmembranen für sechs Leitungen bis max. Ø 11,5 mm mit integrierter Leitungsrückhaltung - Verwendbar mit den KAISER Putzausgleich-Ringen (Art.-Nr. 9155-61 bzw. -62) bei aufbauenden Wandbelägen
- Umlaufender 5 cm breiter Klebekragen zur Aufnahme von mineralischen Abdichtungsstoffen, z. B. Dichtschlämme - Komfortables Eindichten in die Abdichtungsebene dank vliesartiger Oberflächenstruktur der Abdichtungsmanschette - Geprüft und zertifiziert für Anwendungen nach DIN 18534 - Luft- und wasserdichte Ausführung mit Dichtungsmembranen für sechs Leitungen bis max. Ø 11,5 mm mit integrierter Leitungsrückhaltung - Verwendbar mit den KAISER Putzausgleich-Ringen (Art.-Nr. 9155-61 bzw. -62) bei aufbauenden Wandbelägen
- Umlaufender 5 cm breiter Klebekragen zur Aufnahme von mineralischen Abdichtungsstoffen, z. B. Dichtschlämme - Komfortables Eindichten in die Abdichtungsebene dank vliesartiger Oberflächenstruktur der Abdichtungsmanschette - Geprüft und zertifiziert für Anwendungen nach DIN 18534 - Luft- und wasserdichte Ausführung mit Dichtungsmembranen für sechs Leitungen bis max. Ø 11,5 mm mit integrierter Leitungsrückhaltung - Verwendbar mit den KAISER Putzausgleich-Ringen (Art.-Nr. 9155-61 bzw. -62) bei aufbauenden Wandbelägen
  • Umlaufender 5 cm breiter Klebekragen zur Aufnahme von mineralischen Abdichtungsstoffen, z. B. Dichtschlämme
  • Komfortables Eindichten in die Abdichtungsebene dank vliesartiger Oberflächenstruktur der Abdichtungsmanschette
  • Geprüft und zertifiziert für Anwendungen nach DIN 18534
  • Luft- und wasserdichte Ausführung mit Dichtungsmembranen für sechs Leitungen bis max. Ø 11,5 mm mit integrierter Leitungsrückhaltung
  • Verwendbar mit den KAISER Putzausgleich-Ringen (Art.-Nr. 9155-61 bzw. -62) bei aufbauenden Wandbelägen

Geräte-Verbindungsdose, luft- und wasserdicht, für die fachgerechte Installation in Feuchtraum-Hohlwänden.
Feuchtraumdose Hohlwand, Ausführung als Hohlwand Geräte-Verbindungsdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, luftdichte Ausführung nach DIN 18015-5, wasserdichte Ausführung nach DIN 18534, mit umlaufendem 5 cm breiten Klebekragen zur Aufnahme von mineralischen Abdichtungsstoffen
Installationsöffnung Ø 60 mm, Einbauöffnung Ø 68 mm, Tiefe 62 mm, für Plattenstärke 7-40 mm, mit 2 Plus-Minus-Geräteschrauben,
6 Markierungen für Leitungseinführungen bis max. Ø 11,5 mm durch Universal-Öffnungsschneider (Art.-Nr. 1085-80), Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 850° C, für die fachgerechte Installation in Feuchtraum-Hohlwänden
Mehr lesen Weniger lesen

Feuchtraum Geräte-Verbindungsdose

Kaiser GmbH & Co.KG
Artikel-Nr.: 9264-42
EAN: 4013456590137
Luftdichtheit
Halogenfrei
Produkt Ø: 68 mm
Produkt Tiefe: 62 mm
Einbauöffnung (Wand/Decke) Ø: 68 mm
Anzahl Einführungen: 6
Plattenstärke min.: 7 mm
Plattenstärke max.: 40 mm
Bohrer-/Fräsloch-Ø: 68 mm
Luftdichtheit: Ja
Halogenfrei: Ja
Verpackung / Versand: 10 / 100
Weitere Attribute anzeigen
Produktdatenblatt (PDF)

accessories

- zum Ausgleich zu tief sitzender Dosen - Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar - mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben
Putzausgleich-Ring für Dosen Ø 68 mm, Höhe 10 mm
Artikel-Nr. 9155-61
  • zum Ausgleich zu tief sitzender Dosen
  • Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar
  • mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben
Mehr erfahren
- zum Ausgleich zu tief sitzender Dosen - Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar - mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben
Putzausgleich-Ring für Dosen Ø 68 mm, Höhe 20 mm
Artikel-Nr. 9155-62
  • zum Ausgleich zu tief sitzender Dosen
  • Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar
  • mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben
Mehr erfahren

tools

Universal-Öffnungsschneider für Kunststoffe
Universal-Öffnungsschneider für Kunststoffe
Artikel-Nr. 1085-80
  • zum Herstellen passgenauer Einführungen
  • für Kleinspannungsleitungen von Ø 4 - 7,5 mm
  • für Leitungen NYM bis 5 x 2,5 oder 7 x 1,5
  • für Kabel NYY bis 5 x 2,5
  • für DIN EN Rohre (biegsam) bis Außen-Ø 20/25 mm
  • mit Bitaufnahme 1/4" für Akkuschrauber
Mehr erfahren

Feuchtraum Geräte-Verbindungsdose

Die Feuchtraum Geräte-Verbindungsdose von KAISER bietet eine optimale Abdichtung der Elektro-Installation in Flächen, auf die Spritz-, Brauch- und Reinigungswasser einwirkt. Die innovative und für Anwendungen nach DIN 18534 geprüfte sowie zertifizierte Feuchtraum Geräte-Verbindungsdose kann dank des 5 cm umlaufenden Klebekragens mühelos in die Abdichtungsebene (z. B. flexible Dichtungsschlämme oder Abdichtungsbahnen) integriert werden und erhält das Schutzziel der Wand. Aufgrund der passgenau zu erstellenden Leitungseinführungen mittels des KAISER Universal-Öffnungsschneiders wird ein unkontrollierter Feuchtigkeitsaustausch dauerhaft vermieden.
  • Für die fachgerechte Installation in abgedichteten Innenräumen, wie z. B. gewerblichen Küchen, Badmodulen oder Feuchträumen in Krankenhäusern
  • Geprüfte und zertifizierte Wasserdichtheit für Anwendungen nach DIN 18534
  • Für Einbauöffnungen Ø 68 mm
  • 6 luft- und wasserdichte Leitungseinführungen
  • Geräteschrauben mit +/- Antrieb

Anwendungsbeispiele

Die vliesartige Struktur des umlaufenden Klebekragens ermöglicht ein problemloses Eindichten in flexible Dichtungsschlämme...
Die vliesartige Struktur des umlaufenden Klebekragens ermöglicht ein problemloses Eindichten in flexible Dichtungsschlämme...

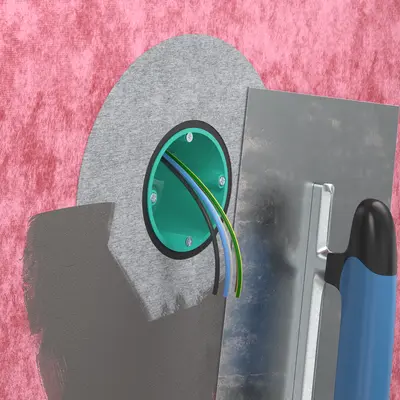

...oder herkömmliche Abdichtungsbahnen und fügt sich damit nahtlos in das vorhandene Abdichtungssystem ein.
...oder herkömmliche Abdichtungsbahnen und fügt sich damit nahtlos in das vorhandene Abdichtungssystem ein.

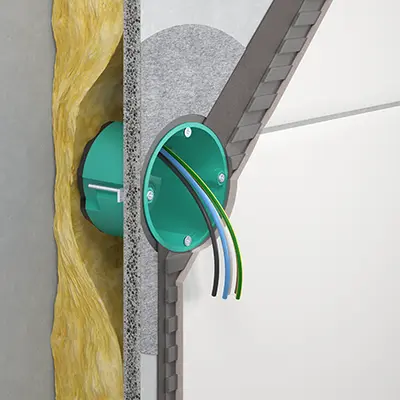

Feuchtraum Geräte-Verbindungsdose, montiert in einer Zementfaserplatte, eingearbeitet in die Abdichtungsebene mit angebrachtem Fliesenspiegel.
Feuchtraum Geräte-Verbindungsdose, montiert in einer Zementfaserplatte, eingearbeitet in die Abdichtungsebene mit angebrachtem Fliesenspiegel.

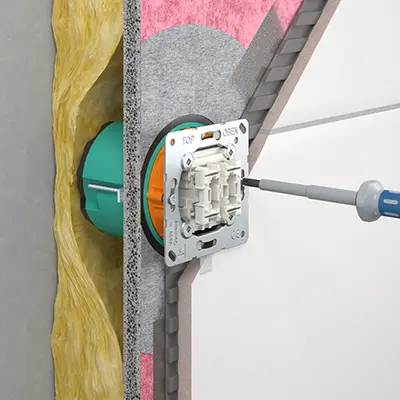

Zur Einhaltung der IP-Schutzklasse kann bei aufbauenden Wandbelägen > 10 mm der Putzausgleich-Ring (Art.-Nr. 9155-61 bzw. -62) montiert werden.
Zur Einhaltung der IP-Schutzklasse kann bei aufbauenden Wandbelägen > 10 mm der Putzausgleich-Ring (Art.-Nr. 9155-61 bzw. -62) montiert werden.

Verarbeitungshinweise

Herstellen der passgenauen Leitungseinführung mittels KAISER Universal-Öffnungsschneider (Art.-Nr. 1085-80).
Herstellen der passgenauen Leitungseinführung mittels KAISER Universal-Öffnungsschneider (Art.-Nr. 1085-80).
Bis zu sechs Leitungseinführungen für Mantelleitungen mit Außendurchmesser bis max. Ø 11,5 mm.
Bis zu sechs Leitungseinführungen für Mantelleitungen mit Außendurchmesser bis max. Ø 11,5 mm.
Durch das Entfernen der rückseitigen Abdeckfolie kann der umlaufende Kragen mühelos auf die Wandoberfläche geklebt werden.
Durch das Entfernen der rückseitigen Abdeckfolie kann der umlaufende Kragen mühelos auf die Wandoberfläche geklebt werden.
Integrierte Leitungsrückhaltung der NYM-Leitungen nach DIN EN 60670.
Integrierte Leitungsrückhaltung der NYM-Leitungen nach DIN EN 60670.

Montage

Erstellen der exakten Einbauöffnung Ø 68 mm mittels KAISER Fräser EXPERT (Art.-Nr. 1082-30).
Erstellen der exakten Einbauöffnung Ø 68 mm mittels KAISER Fräser EXPERT (Art.-Nr. 1082-30).
Öffnen der Leitungseinführungen mittels des KAISER Universal-Öffnungsschneiders (Art.-Nr. 1085-80) und Einführen der Leitungen bis Ø 11,5 mm.
Öffnen der Leitungseinführungen mittels des KAISER Universal-Öffnungsschneiders (Art.-Nr. 1085-80) und Einführen der Leitungen bis Ø 11,5 mm.
Schrittweises Entfernen der rückseitigen Abdeckfolie, Ausrichten der Dose in der Einbauöffnung und anschließendes Verstreichen der Manschette zum Verkleben auf der Wandoberfläche.
Schrittweises Entfernen der rückseitigen Abdeckfolie, Ausrichten der Dose in der Einbauöffnung und anschließendes Verstreichen der Manschette zum Verkleben auf der Wandoberfläche.

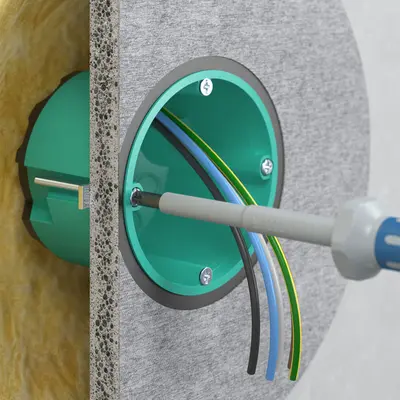

Befestigung der Dose in der Einbauöffnung mittels Laschenbefestigung.
Befestigung der Dose in der Einbauöffnung mittels Laschenbefestigung.
Auftragen der Abdichtungsebene (z. B. Dichtungsschlämme).
Auftragen der Abdichtungsebene (z. B. Dichtungsschlämme).
Aufbringen des Wandbelages (z. B. Fliesenspiegel).
Aufbringen des Wandbelages (z. B. Fliesenspiegel).

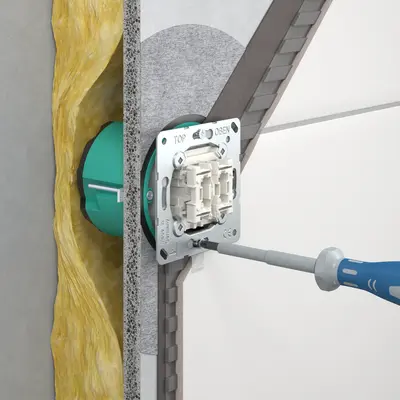

Befestigen des Einbaugeräts mittels Geräteschrauben.
Befestigen des Einbaugeräts mittels Geräteschrauben.

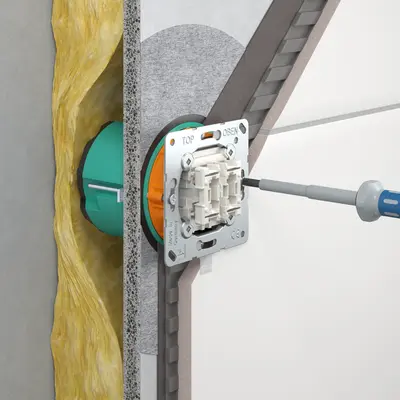

Zur Einhaltung der IP-Schutzklasse kann bei aufbauenden Wandbelägen > 10 mm der Putzausgleich-Ring (Art.-Nr. 9155-61 bzw. -62) montiert werden.
Zur Einhaltung der IP-Schutzklasse kann bei aufbauenden Wandbelägen > 10 mm der Putzausgleich-Ring (Art.-Nr. 9155-61 bzw. -62) montiert werden.

Maße / Form

Produkt Ø:
68 mm
Produkt Tiefe:
62 mm
Einbauöffnung (Wand/Decke) Ø:
68 mm
Bohrer-/Fräsloch-Ø:
68 mm

Anschlüsse / Einführungen

Anzahl Einführungen:
6

Montage / Installation

Plattenstärke min.:
7 mm
Plattenstärke max.:
40 mm
Montageart:
HW (Trockenbau/Leichtbauweise)

Sicherheit / Eigenschaften

Luftdichtheit:
Ja
Halogenfrei:
Ja
Spezielle Anwendung:
Feuchtraum, luftdicht
Wasserdicht nach DIN 18534:
Ja
