Geräte-Verbindungsdose O-range ECON® Fix

Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk
4 Schraubdome
luftdichte Ausführung mit Dichtungsmembranen
werkzeuglose Leitungs- oder Rohreinführungen
vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit

Geräte-Verbindungsdose, luftdicht, für Hohlwandinstallation,
Hohlwanddose, Ausführung als Hohlwand-Geräte-Verbindungsdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, luftdichte Ausführung nach DIN 18015-5, halogenfrei nach DIN VDE 0604-2-100.
Installationsöffnung Ø 60 mm, Einbauöffnung Ø 68 mm, Tiefe 62 mm, mit Klemmrippenbefestigung für mehrschichtige Wandaufbauten in Holzbauweise (OSB-Platten, Gipsfaserplatten, Brettsperrholz, Brettschichtholz, Massivholz) oder Sichtmauerwerk, mit 4 Schraubdomen und 2 Plus-Minus-Geräteschrauben.
Werkzeuglose Einführung für NYM-Leitungen und Datenleitungen sowie für Rohre Ø 20/25 mm (2 x Ø 20/25 mm, 3 x 3 x 1,5 mm², 3 x 2,5 mm² bzw. 5 x 1,5 mm², Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 850° C

Mehr lesen Weniger lesen

Geräte-Verbindungsdose ECON® Fix

Kaiser GmbH & Co.KG

Artikel-Nr.: 9264-72

EAN: 4013456551039

Luftdichtheit

Halogenfrei

VDE

OEVE

Produkt Ø: 68 mm

Produkt Tiefe: 62 mm

Einbauöffnung (Wand/Decke) Ø: 68 mm

Anzahl Einführungen: 8

Für Rohr Ø: 20 mm, 25 mm

Bohrer-/Fräsloch-Ø: 68 mm

Luftdichtheit: Ja

Halogenfrei: Ja

Verpackung / Versand: 25 / 250

Weitere Attribute anzeigen

Produktdatenblatt (PDF)

accessories

- zum Markieren der Fräsloch-Abstände bei Dosen-Kombinationen
- Norm-Kombinationsabstand 71 mm nach DIN 49 075 sowie Abstand 91 mm für getrennte Abdeckungen von Kleinspannungsgeräten mit nicht berührungssicheren Steckdosen

Hohlwanddosen-Schablone

Artikel-Nr. 1085-99

zum Markieren der Fräsloch-Abstände bei Dosen-Kombinationen
Norm-Kombinationsabstand 71 mm nach DIN 49 075 sowie Abstand 91 mm für getrennte Abdeckungen von Kleinspannungsgeräten mit nicht berührungssicheren Steckdosen

- zur vollisolierten Durchverdrahtung bei Kombinationen
- zur Erstellung luftdichter Kombinationen
- für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77

Verbindungsstutzen, luftdicht, halogenfrei

Artikel-Nr. 9060-78

zur vollisolierten Durchverdrahtung bei Kombinationen
zur Erstellung luftdichter Kombinationen
für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77

- zuverlässiges Abdichten von Elektro-Installationsrohren
- ECON®-Technik zur einfachen Leitungsdurchführung
- dauerelastischer Kunststoff

Dichtstopfen ECON® M16

Artikel-Nr. 1040-16

zuverlässiges Abdichten von Elektro-Installationsrohren
ECON®-Technik zur einfachen Leitungsdurchführung
dauerelastischer Kunststoff

- zuverlässiges Abdichten von Elektro-Installationsrohren
- ECON®-Technik zur einfachen Leitungsdurchführung
- dauerelastischer Kunststoff

Dichtstopfen ECON® M20

Artikel-Nr. 1040-20

zuverlässiges Abdichten von Elektro-Installationsrohren
ECON®-Technik zur einfachen Leitungsdurchführung
dauerelastischer Kunststoff

- zuverlässiges Abdichten von Elektro-Installationsrohren
- ECON®-Technik zur einfachen Leitungsdurchführung
- dauerelastischer Kunststoff

Dichtstopfen ECON® M25

Artikel-Nr. 1040-25

zuverlässiges Abdichten von Elektro-Installationsrohren
ECON®-Technik zur einfachen Leitungsdurchführung
dauerelastischer Kunststoff

- zum Ausgleich zu tief sitzender Dosen
- Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar
- mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben

Putzausgleich-Ring für Dosen Ø 68 mm, Höhe 10 mm

Artikel-Nr. 9155-61

zum Ausgleich zu tief sitzender Dosen
Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar
mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben

- zum Ausgleich zu tief sitzender Dosen
- Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar
- mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben

Putzausgleich-Ring für Dosen Ø 68 mm, Höhe 20 mm

Artikel-Nr. 9155-62

zum Ausgleich zu tief sitzender Dosen
Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar
mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben

tools

- Zum schnellen und sicheren Montieren der Geräte-Verbindungsdose ECON® Fix (Art.-Nr. 9264-12 / 9264-72)
- Demontage der Geräte-Verbindungsdose O-range ECON® Fix durch Befestigung des Setzwerkzeuges an den Geräteschrauben
- Auch geeignet für das einfache Ausrichten der meisten KAISER Hohlwanddosen mit Fräslochdurchmesser 68 mm, wie Art.-Nr. 9063-XX, 9064-XX, 9263-XX, 9264-XX, etc. (nicht geeignet für z. B. Art.-Nr. 9268-XX, 9280-XX)

Setzwerkzeug ECON® Fix

Artikel-Nr. 1090-12

Zum schnellen und sicheren Montieren der Geräte-Verbindungsdose ECON® Fix (Art.-Nr. 9264-12 / 9264-72)
Demontage der Geräte-Verbindungsdose O-range ECON® Fix durch Befestigung des Setzwerkzeuges an den Geräteschrauben
Auch geeignet für das einfache Ausrichten der meisten KAISER Hohlwanddosen mit Fräslochdurchmesser 68 mm, wie Art.-Nr. 9063-XX, 9064-XX, 9263-XX, 9264-XX, etc. (nicht geeignet für z. B. Art.-Nr. 9268-XX, 9280-XX)

- für längere Leitungsstücke integriertes Messer für Längsschnitt
- leichtes Arbeiten durch ergonomische Gestaltung
- Schneidemesser gehärtet und geschliffen

Abmantelzange AMZ 2

Artikel-Nr. 1190-02

für längere Leitungsstücke integriertes Messer für Längsschnitt
leichtes Arbeiten durch ergonomische Gestaltung
Schneidemesser gehärtet und geschliffen

recommendations

- Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk
- 4 Schraubdome
- luftdichte Ausführung mit Dichtungsmembranen
- werkzeuglose Leitungs- oder Rohreinführungen
- vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
- Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
- inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit

Geräte-Verbindungsdose ECON® Fix

Artikel-Nr. 9264-12

Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk
4 Schraubdome
luftdichte Ausführung mit Dichtungsmembranen
werkzeuglose Leitungs- oder Rohreinführungen
vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit

- Zum schnellen und sicheren Montieren der Geräte-Verbindungsdose ECON® Fix (Art.-Nr. 9264-12 / 9264-72)
- Demontage der Geräte-Verbindungsdose O-range ECON® Fix durch Befestigung des Setzwerkzeuges an den Geräteschrauben
- Auch geeignet für das einfache Ausrichten der meisten KAISER Hohlwanddosen mit Fräslochdurchmesser 68 mm, wie Art.-Nr. 9063-XX, 9064-XX, 9263-XX, 9264-XX, etc. (nicht geeignet für z. B. Art.-Nr. 9268-XX, 9280-XX)

Setzwerkzeug ECON® Fix

Artikel-Nr. 1090-12

Zum schnellen und sicheren Montieren der Geräte-Verbindungsdose ECON® Fix (Art.-Nr. 9264-12 / 9264-72)
Demontage der Geräte-Verbindungsdose O-range ECON® Fix durch Befestigung des Setzwerkzeuges an den Geräteschrauben
Auch geeignet für das einfache Ausrichten der meisten KAISER Hohlwanddosen mit Fräslochdurchmesser 68 mm, wie Art.-Nr. 9063-XX, 9064-XX, 9263-XX, 9264-XX, etc. (nicht geeignet für z. B. Art.-Nr. 9268-XX, 9280-XX)

similar

- Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk
- 4 Schraubdome
- luftdichte Ausführung mit Dichtungsmembranen
- werkzeuglose Leitungs- oder Rohreinführungen
- vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
- Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
- inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit

Geräte-Verbindungsdose ECON® Fix

Artikel-Nr. 9264-12

Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk
4 Schraubdome
luftdichte Ausführung mit Dichtungsmembranen
werkzeuglose Leitungs- oder Rohreinführungen
vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit

Produktinformationen

Geräte-Verbindungsdose O-range ECON® Fix

Mit der Geräte-Verbindungsdose O-range ECON® Fix wird die Installation dank laschenloser Klemmrippen-Befestigung in unterschiedlichen Wandmaterial-Kombinationen wie OSB-Platten, Gipsfaserplatten oder auch im Sichtmauerwerk deutlich schneller und leichter. Umlaufende Dichtlamellen auf zwei Ebenen garantieren den Erhalt der luftdichten Ebene. Durch die aufgebrachten Zentrierstege wird eine exakte und komfortable Montage der Geräte-Verbindungsdose in der Installationsöffnung ohne Verkanten ermöglicht. STECKEN – AUSRICHTEN – KLEMMEN – FERTIG!

Klemmrippen-Befestigung für unterschiedliche massive Wandaufbauten
Umlaufende Dichtlamellen auf 2 Ebenen für den Erhalt der luftdichten Ebene
4 Schraubdome für maximale Flexibilität bei der Gerätebefestigung
Werkzeuglose Leitungs- und Rohreinführung
Geräteschrauben mit +/- Antrieb

Anwendungsbeispiele

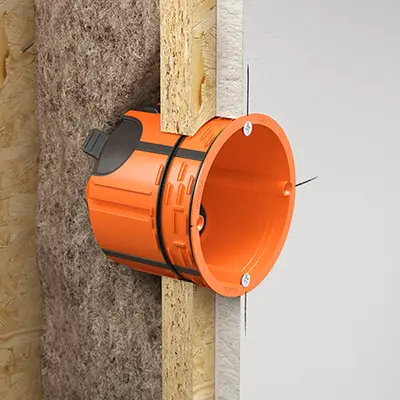

Wandaufbau OSB-Platte mit Gipskarton.

Wandaufbau OSB-Platte mit Gipskarton.

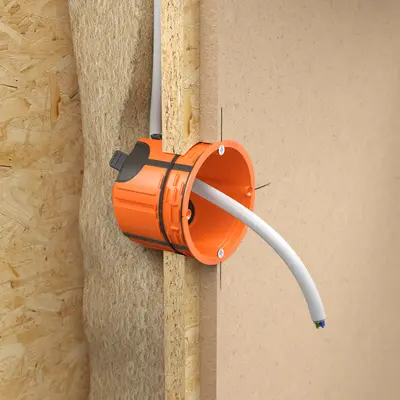

Wandaufbau OSB-Platte mit MDF.

Wandaufbau OSB-Platte mit MDF.

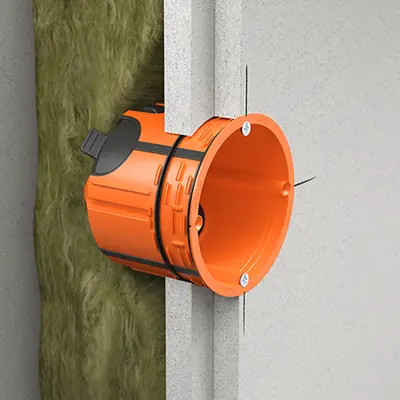

Wandaufbau Gipsfaserplatten.*

Wandaufbau Gipsfaserplatten.*

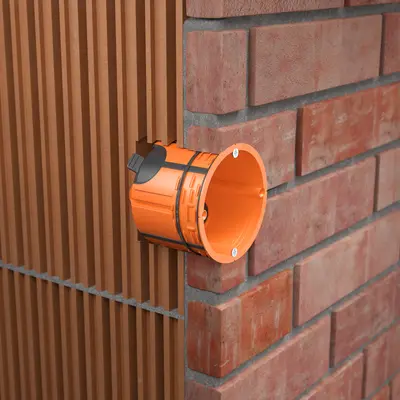

Sichtmauerwerk.

Sichtmauerwerk.

Hinweis

Geräte-Verbindungsdosen ECON® Fix eignen sich zur sicheren Befestigung in mehrschichtigen Wandaufbauten, wie z. B. OSB-Platten in Verbindung mit Gipskartonbauplatten (GKB), in Wänden aus Brettsperrholz, Brettschichtholz, in Massivholz-Wänden sowie in einschaligen Wandaufbauten aus Gipsfaserplatten (GF) nach DIN EN 15283-2. Zudem können Sie für Installationen im Sichtmauerwerk eingesetzt werden.
*Bei der Montage in Wandaufbauten, die ausschließlich aus Gipskartonbauplatten (GKB) nach DIN 18180 oder zementgebundenen Mineralfaserplatten nach DIN EN 12467 bestehen, ist das Produktprogramm mit Laschenbefestigung die geeignete Lösung.

Montage

Exakte Einbauöffnung Ø 68 mm mit KAISER-Fräser (z. B. EXPERT, Art.-Nr. 1082-30) mit Randversenk erstellen.

Exakte Einbauöffnung Ø 68 mm mit KAISER-Fräser (z. B. EXPERT, Art.-Nr. 1082-30) mit Randversenk erstellen.

Mittenkennzeichnungen an der ersten Klemmrippenreihe und Zentrierstege für die exakte Positionierung und Einführung der Dose, ohne Verkanten in der Installationsöffnung.

Mittenkennzeichnungen an der ersten Klemmrippenreihe und Zentrierstege für die exakte Positionierung und Einführung der Dose, ohne Verkanten in der Installationsöffnung.

Die Dose wird mit dem neuen Setzwerkzeug (Art.-Nr. 1090-12) einfach in die Wand gedrückt.

Die Dose wird mit dem neuen Setzwerkzeug (Art.-Nr. 1090-12) einfach in die Wand gedrückt.

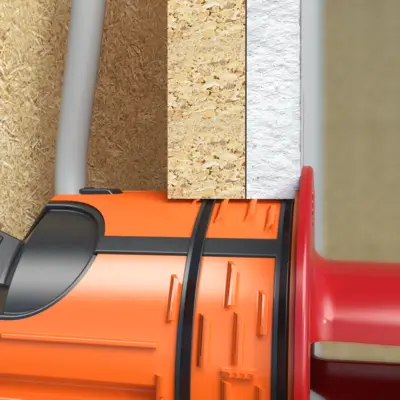

Sicherer Halt durch Klemmrippen-Befestigung.

Sicherer Halt durch Klemmrippen-Befestigung.

Verarbeitungshinweise

Zentrierstege zur leichten Einführung in die Installationsöffnung Ø 68 mm.

Zentrierstege zur leichten Einführung in die Installationsöffnung Ø 68 mm.

Mittenkennzeichnungen zur optimalen Ausrichtung der Dose vor der Montage.

Mittenkennzeichnungen zur optimalen Ausrichtung der Dose vor der Montage.

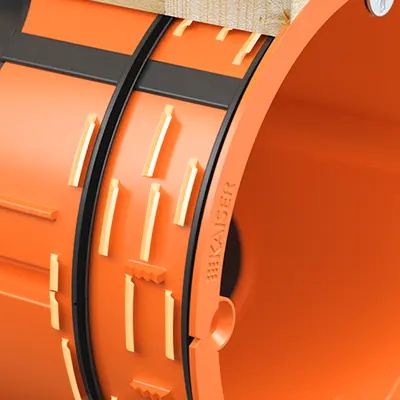

Klemmrippen-Befestigung für eine schnelle und einfache Montage.

Klemmrippen-Befestigung für eine schnelle und einfache Montage.

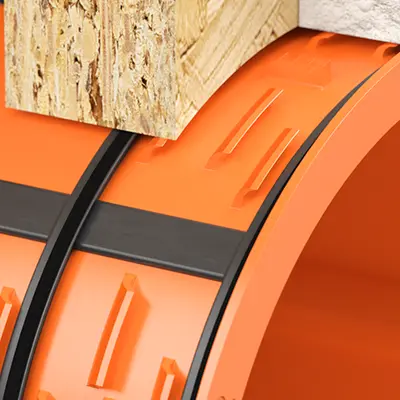

Umlaufende Dichtlamellen auf 2 Ebenen für den Erhalt der luftdichten Ebene.

Umlaufende Dichtlamellen auf 2 Ebenen für den Erhalt der luftdichten Ebene.

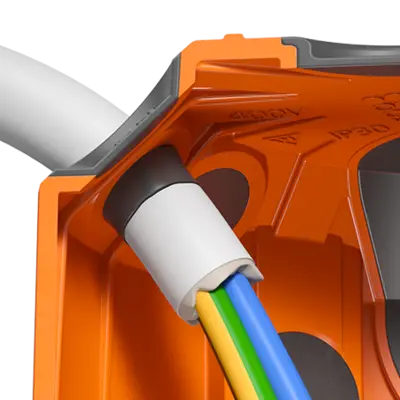

Geeignet für die luftdichte Elektro-Installation nach DIN 18015-5, Leitungsrückhalt nach DIN EN 60670.

Geeignet für die luftdichte Elektro-Installation nach DIN 18015-5, Leitungsrückhalt nach DIN EN 60670.

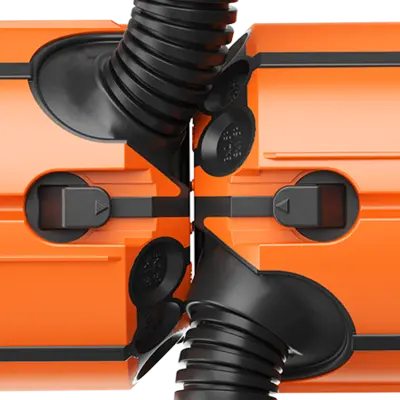

Bis zu 90° variabler Rohreinführungswinkel! Ideal für die Verwendung in schlanken Wandaufbauten.

Bis zu 90° variabler Rohreinführungswinkel! Ideal für die Verwendung in schlanken Wandaufbauten.

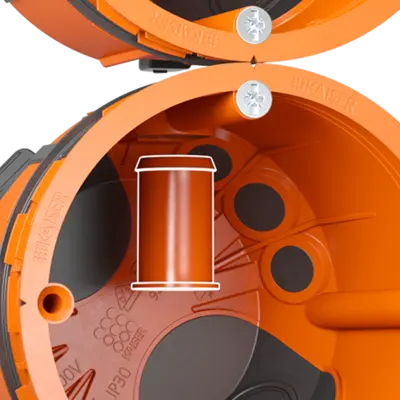

Vollisolierte, luftdichte Durchverdrahtungen bei zwei- bis fünffachen Dosenkombinationen sind mittels Verbindungsstutzen möglich.

Vollisolierte, luftdichte Durchverdrahtungen bei zwei- bis fünffachen Dosenkombinationen sind mittels Verbindungsstutzen möglich.

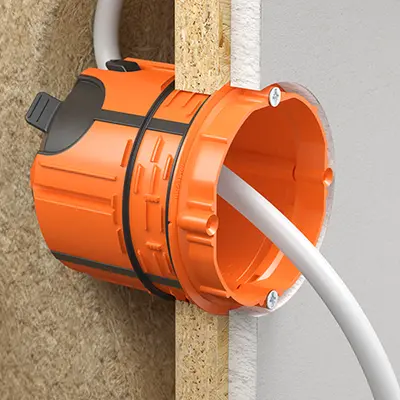

Bei nachträglicher Beplankung und bereits montierter Dose kommt der KAISER Putzausgleich-Ring (Art.-Nr. 9155-61/-62) zur Anwendung.

Bei nachträglicher Beplankung und bereits montierter Dose kommt der KAISER Putzausgleich-Ring (Art.-Nr. 9155-61/-62) zur Anwendung.

STECKEN – AUSRICHTEN – KLEMMEN – FERTIG!

STECKEN – AUSRICHTEN – KLEMMEN – FERTIG!

Technische Daten

Maße / Form

Produkt Ø:: 68 mm
Produkt Tiefe:: 62 mm
Einbauöffnung (Wand/Decke) Ø:: 68 mm
Bohrer-/Fräsloch-Ø:: 68 mm

Anschlüsse / Einführungen

Anzahl Einführungen:: 8
Für Rohr Ø:: 20 mm, 25 mm

Montage / Installation

Montageart:: HW (Trockenbau/Leichtbauweise)

Sicherheit / Eigenschaften

Luftdichtheit:: Ja
Halogenfrei:: Ja

Zulassungen / Zertifizierungen

VDE:: Ja

Zertifikate

Zertifikat

O-range ECON® Fix - Blower Door Zertifikat

59 KB | 20.10.20

Sprachen	nl-BE	de-BE
Download (59 KB)

Montageanleitungen

Anleitung

O-range ECON® Fix

Montageanleitung

2.7 MB | 23.03.21

Zubehör

- zum Markieren der Fräsloch-Abstände bei Dosen-Kombinationen
- Norm-Kombinationsabstand 71 mm nach DIN 49 075 sowie Abstand 91 mm für getrennte Abdeckungen von Kleinspannungsgeräten mit nicht berührungssicheren Steckdosen

Hohlwanddosen-Schablone

Artikel-Nr. 1085-99

zum Markieren der Fräsloch-Abstände bei Dosen-Kombinationen
Norm-Kombinationsabstand 71 mm nach DIN 49 075 sowie Abstand 91 mm für getrennte Abdeckungen von Kleinspannungsgeräten mit nicht berührungssicheren Steckdosen

- zur vollisolierten Durchverdrahtung bei Kombinationen
- zur Erstellung luftdichter Kombinationen
- für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77

Verbindungsstutzen, luftdicht, halogenfrei

Artikel-Nr. 9060-78

zur vollisolierten Durchverdrahtung bei Kombinationen
zur Erstellung luftdichter Kombinationen
für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77

- zuverlässiges Abdichten von Elektro-Installationsrohren
- ECON®-Technik zur einfachen Leitungsdurchführung
- dauerelastischer Kunststoff

Dichtstopfen ECON® M16

Artikel-Nr. 1040-16

zuverlässiges Abdichten von Elektro-Installationsrohren
ECON®-Technik zur einfachen Leitungsdurchführung
dauerelastischer Kunststoff

- zuverlässiges Abdichten von Elektro-Installationsrohren
- ECON®-Technik zur einfachen Leitungsdurchführung
- dauerelastischer Kunststoff

Dichtstopfen ECON® M20

Artikel-Nr. 1040-20

zuverlässiges Abdichten von Elektro-Installationsrohren
ECON®-Technik zur einfachen Leitungsdurchführung
dauerelastischer Kunststoff

- zuverlässiges Abdichten von Elektro-Installationsrohren
- ECON®-Technik zur einfachen Leitungsdurchführung
- dauerelastischer Kunststoff

Dichtstopfen ECON® M25

Artikel-Nr. 1040-25

zuverlässiges Abdichten von Elektro-Installationsrohren
ECON®-Technik zur einfachen Leitungsdurchführung
dauerelastischer Kunststoff

- zum Ausgleich zu tief sitzender Dosen
- Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar
- mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben

Putzausgleich-Ring für Dosen Ø 68 mm, Höhe 10 mm

Artikel-Nr. 9155-61

zum Ausgleich zu tief sitzender Dosen
Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar
mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben

- zum Ausgleich zu tief sitzender Dosen
- Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar
- mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben

Putzausgleich-Ring für Dosen Ø 68 mm, Höhe 20 mm

Artikel-Nr. 9155-62

zum Ausgleich zu tief sitzender Dosen
Putzausgleich-Ringe mit gleichem Durchmesser höhenkombinierbar
mit 2 Schrauben zur Gerätebefestigung und 2 Ringbefestigungsschrauben

Werkzeuge

- Zum schnellen und sicheren Montieren der Geräte-Verbindungsdose ECON® Fix (Art.-Nr. 9264-12 / 9264-72)
- Demontage der Geräte-Verbindungsdose O-range ECON® Fix durch Befestigung des Setzwerkzeuges an den Geräteschrauben
- Auch geeignet für das einfache Ausrichten der meisten KAISER Hohlwanddosen mit Fräslochdurchmesser 68 mm, wie Art.-Nr. 9063-XX, 9064-XX, 9263-XX, 9264-XX, etc. (nicht geeignet für z. B. Art.-Nr. 9268-XX, 9280-XX)

Setzwerkzeug ECON® Fix

Artikel-Nr. 1090-12

Zum schnellen und sicheren Montieren der Geräte-Verbindungsdose ECON® Fix (Art.-Nr. 9264-12 / 9264-72)
Demontage der Geräte-Verbindungsdose O-range ECON® Fix durch Befestigung des Setzwerkzeuges an den Geräteschrauben
Auch geeignet für das einfache Ausrichten der meisten KAISER Hohlwanddosen mit Fräslochdurchmesser 68 mm, wie Art.-Nr. 9063-XX, 9064-XX, 9263-XX, 9264-XX, etc. (nicht geeignet für z. B. Art.-Nr. 9268-XX, 9280-XX)

- für längere Leitungsstücke integriertes Messer für Längsschnitt
- leichtes Arbeiten durch ergonomische Gestaltung
- Schneidemesser gehärtet und geschliffen

Abmantelzange AMZ 2

Artikel-Nr. 1190-02

für längere Leitungsstücke integriertes Messer für Längsschnitt
leichtes Arbeiten durch ergonomische Gestaltung
Schneidemesser gehärtet und geschliffen

Planungsdaten

PARTcommunity

Planungsdaten (CAD/3D/2D)

Produktempfehlungen

- Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk
- 4 Schraubdome
- luftdichte Ausführung mit Dichtungsmembranen
- werkzeuglose Leitungs- oder Rohreinführungen
- vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
- Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
- inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit

Geräte-Verbindungsdose ECON® Fix

Artikel-Nr. 9264-12

Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk
4 Schraubdome
luftdichte Ausführung mit Dichtungsmembranen
werkzeuglose Leitungs- oder Rohreinführungen
vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit

- Zum schnellen und sicheren Montieren der Geräte-Verbindungsdose ECON® Fix (Art.-Nr. 9264-12 / 9264-72)
- Demontage der Geräte-Verbindungsdose O-range ECON® Fix durch Befestigung des Setzwerkzeuges an den Geräteschrauben
- Auch geeignet für das einfache Ausrichten der meisten KAISER Hohlwanddosen mit Fräslochdurchmesser 68 mm, wie Art.-Nr. 9063-XX, 9064-XX, 9263-XX, 9264-XX, etc. (nicht geeignet für z. B. Art.-Nr. 9268-XX, 9280-XX)

Setzwerkzeug ECON® Fix

Artikel-Nr. 1090-12

Zum schnellen und sicheren Montieren der Geräte-Verbindungsdose ECON® Fix (Art.-Nr. 9264-12 / 9264-72)
Demontage der Geräte-Verbindungsdose O-range ECON® Fix durch Befestigung des Setzwerkzeuges an den Geräteschrauben
Auch geeignet für das einfache Ausrichten der meisten KAISER Hohlwanddosen mit Fräslochdurchmesser 68 mm, wie Art.-Nr. 9063-XX, 9064-XX, 9263-XX, 9264-XX, etc. (nicht geeignet für z. B. Art.-Nr. 9268-XX, 9280-XX)

Ähnliche Produkte

- Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk
- 4 Schraubdome
- luftdichte Ausführung mit Dichtungsmembranen
- werkzeuglose Leitungs- oder Rohreinführungen
- vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
- Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
- inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit

Geräte-Verbindungsdose ECON® Fix

Artikel-Nr. 9264-12

Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk
4 Schraubdome
luftdichte Ausführung mit Dichtungsmembranen
werkzeuglose Leitungs- oder Rohreinführungen
vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit
