Gipslose Montage mit KLEMMFIX®

recommendations

Gerätedose ECON® 10, luftdicht, Tiefe 46 mm
Artikel-Nr. 1055-21
  • Luftdichte Ausführung mit ECON® Multi-Membran
  • Maße nach DIN 49073
  • für Rohre 20/25 mm und Leitungen
Gerätedose ECON® 10, luftdicht, mit Geräteschrauben, Tiefe 46 mm
Artikel-Nr. 1056-21
  • Luftdichte Ausführung mit ECON® Multi-Membran
  • Maße nach DIN 49073
  • für Rohre 20/25 mm und Leitungen
Geräte-Verbindungsdose ECON® 15, luftdicht, Tiefe 66 mm
Artikel-Nr. 1555-21
  • Luftdichte Ausführung mit ECON® Multi-Membran
  • Maße nach DIN 49073
  • für Rohre 20/25 mm und Leitungen
Geräte-Verbindungsdose ECON® 15, luftdicht, mit Geräteschrauben, Tiefe 66 mm
Artikel-Nr. 1556-21
  • Luftdichte Ausführung mit ECON® Multi-Membran
  • Maße nach DIN 49073
  • für Rohre 20/25 mm und Leitungen

Gipslose Montage mit KLEMMFIX®

Das System KLEMMFIX® spart bis zu 50 % Montagezeit gegenüber der herkömmlichen Montage von Unterputzdosen mit Gips. KLEMMFIX® fixiert die Dose vor dem Verputzen sicher in der Wand und hält sie in Position. Es wird kein Gips, Schnellzement oder Ähnliches benötigt. Das Reinigen der Werkzeuge entfällt. Die eventuelle Gesundheitsgefährdung durch den Einsatz von Chemie wird vermieden. Auch Lagerverhältnisse wie Frost, Hitze, Haltbarkeit etc. müssen nicht berücksichtigt werden.
  • Für die Dosenmontage ohne Gips
  • Für alle gängigen Steine wie Kalksandstein, Porenbeton, Leichtbeton, Hochlochziegel mit und ohne Füllung
  • Sicher, sauber und zeitsparend
  • Ausrichtung und feste Montage bereits vor dem Verputzen
  • Auch bei Minustemperaturen einsetzbar
  • Durch das Verputzen der Wand und Eindringen von Putz in den Lamellenring um die Dose wird die Dose endgültig und dauerhaft befestigt.
  • Nicht bei Verwendung von Lehm- oder Dünnputz einsetzbar

Anwendungsbeispiele

Hochlochziegel mit und ohne Füllung, Vollziegel.
Hochlochziegel mit und ohne Füllung, Vollziegel.

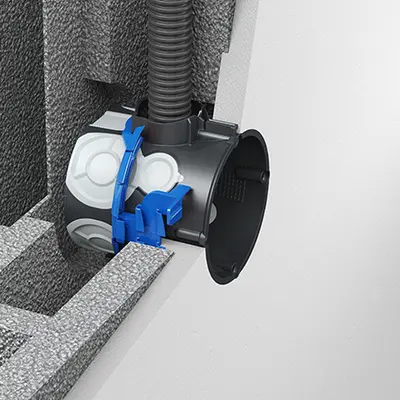

Leichtbeton.
Leichtbeton.

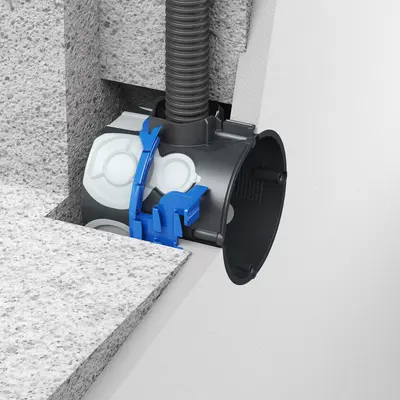

Porenbeton.
Porenbeton.
Kalksandstein.
Kalksandstein.

Verarbeitungshinweise

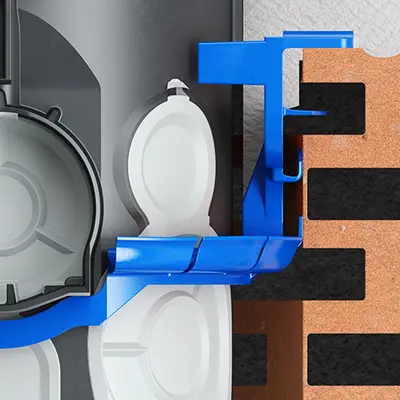

Befestigung mit Lamellenring und Klemmrippen auf mehreren Ebenen für die sichere Fixierung in allen Steinen.
Befestigung mit Lamellenring und Klemmrippen auf mehreren Ebenen für die sichere Fixierung in allen Steinen.
Tiefenanschlag zur Sicherstellung der Mindestputzstärke.
Tiefenanschlag zur Sicherstellung der Mindestputzstärke.

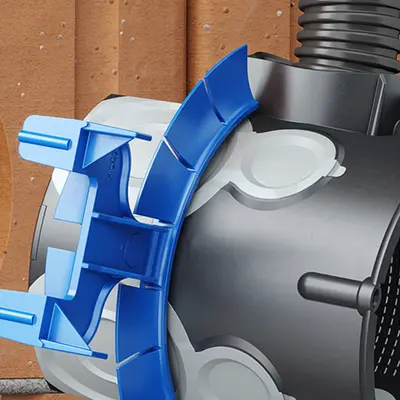

Abgestimmt für die passgenaue Anwendung mit den KAISER Unterputzdosen.
Abgestimmt für die passgenaue Anwendung mit den KAISER Unterputzdosen.
Der Putz dringt bis zum Lamellenring ein und sorgt so für die sichere und dauerhafte Befestigung der Dose.
Der Putz dringt bis zum Lamellenring ein und sorgt so für die sichere und dauerhafte Befestigung der Dose.

Montage

Einbauöffnung Ø 82 mm mit der Diamant-Schleifkrone (Art.-Nr. 1088-02) herstellen.
Einbauöffnung Ø 82 mm mit der Diamant-Schleifkrone (Art.-Nr. 1088-02) herstellen.

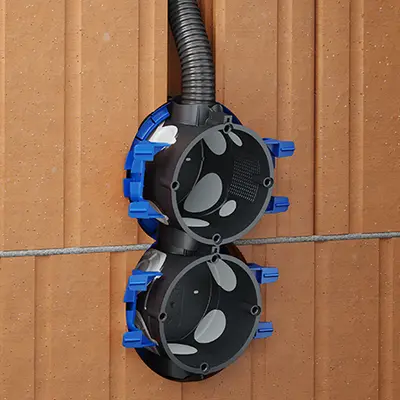

Dose mit aufgerastetem KLEMMFIX® einsetzen.
Dose mit aufgerastetem KLEMMFIX® einsetzen.
Signaldeckel (Art.-Nr. 1181-60) aufsetzen.
Signaldeckel (Art.-Nr. 1181-60) aufsetzen.
Durch das Eindringen des Putzes bis zum Lamellenring wird die Dose sicher und dauerhaft befestigt.
Durch das Eindringen des Putzes bis zum Lamellenring wird die Dose sicher und dauerhaft befestigt.

Festigkeitsnachweis

Durchgeführte Tests zeigen, dass alle Dosen unverändert fest bleiben. Langzeitanwendungen in der Praxis bestätigen dieses Ergebnis. Auch Schwankungen beim Putzmaterial und beim Aufbringen des Putzes haben keinen Einfluss.

KLEMMFIX® - Das Gipsen kannst du dir klemmen.

Die wichtigsten Features auf einen Blick.
KLEMMFIX® - Das Gipsen kannst du dir klemmen.
(1) Auftretende Kräfte werden auf den KLEMMFIX® abgeleitet. Die Dose bleibt in Form. | (2) Befestigung mit Lamellenring und Klemmrippen auf mehreren Ebenen für die sichere Fixierung in allen Steinen. | (3) Auftretende Kräfte werden auf den Umfang der Unterputzdosen abgeleitet.

System KLEMMFIX®

KLEMMFIX® fixiert die Dose vor dem Verputzen sicher in der Wand und hält sie in Position. Der anschließend aufgetragene Putz dringt bis zum Lamellenring ein und sorgt so für die sichere und dauerhafte Befestigung der Dose.
System KLEMMFIX®

Maße / Form

Produkt Ø:
82 mm
Einbauöffnung (Wand/Decke) Ø:
82 mm
Bohrer-/Fräsloch-Ø:
82 mm
Anleitung

KLEMMFIX®

Montageanleitung

3.6 MB | 15.03.21
