UP-Schlaufkästen

similar

Schraubdeckel
Artikel-Nr. 9914.02
  • Oberfläche glatt mit abgerundeter Kante
  • UV-beständig
Schraubdeckel
Artikel-Nr. 9917.02
  • Oberfläche glatt mit abgerundeter Kante
  • UV-beständig

UP-Schlaufkästen

Die Schlaufkasten sind im Stil eines Baukastens entworfen: zwei Grundtypen stehen zur Verfügung, einmal mit geringerer und einmal grösserer Tiefe, dazu passend werden dem Elektroinstallateur Aufsatzrahmen, Putz-, Schraub-, Feuchtraum- und Universaldeckel angeboten.
  • Schnelle und sichere Montage durch vormontierte Nägel
  • Erhöhte Stabilität
  • Rohrmarkierungen für Bohrdurchmesser
  • Stapelbar

Anwendungsbeispiele

Nach DIN 18015-1 sind Zugkästen bei Rohrstrecken über 15 m Länge oder mehr als 2 Bögen erforderlich.
Nach DIN 18015-1 sind Zugkästen bei Rohrstrecken über 15 m Länge oder mehr als 2 Bögen erforderlich.
KAISER-Zugkästen schaffen maximalen Raum zum Durchziehen und bei Nachbelegung von Leitungen.
KAISER-Zugkästen schaffen maximalen Raum zum Durchziehen und bei Nachbelegung von Leitungen.
Bei Unterdecken-Isolation kann der Zugkasten mittels Zwischenrahmen erweitert werden.
Bei Unterdecken-Isolation kann der Zugkasten mittels Zwischenrahmen erweitert werden.
Auch für die Wand geeignet - die Befestigung an der Bewehrung erfolgt mittels Prefix®-Montagetechnik.
Auch für die Wand geeignet - die Befestigung an der Bewehrung erfolgt mittels Prefix®-Montagetechnik.

Verarbeitungshinweise

Die Befestigung auf der Deckenschalung erfolgt über 8 vormontierte Nägel. Die Nageldome verfügen über eine Sollbruchstelle, so dass die Nägel beim Entschalen mit entfernt werden.
Die Befestigung auf der Deckenschalung erfolgt über 8 vormontierte Nägel. Die Nageldome verfügen über eine Sollbruchstelle, so dass die Nägel beim Entschalen mit entfernt werden.
Die Rohreinführungen lassen sich mittels Stufenbohrer oder Hammer und Schraubendreher einfach öffnen.
Die Rohreinführungen lassen sich mittels Stufenbohrer oder Hammer und Schraubendreher einfach öffnen.
Wird eine Vielzahl unterschiedlicher Rohre eingeführt, können die Seitenwände mittels Hammerschlag entfernt werden.
Wird eine Vielzahl unterschiedlicher Rohre eingeführt, können die Seitenwände mittels Hammerschlag entfernt werden.
Zusätzliche Laschen ermöglichen eine sichere Fixierung mit Rödeldraht an der Bewehrung.
Zusätzliche Laschen ermöglichen eine sichere Fixierung mit Rödeldraht an der Bewehrung.

Maße / Form

Produkt Länge:
270 mm
Produkt Breite:
200 mm
Produkt Tiefe:
5 mm

Montage / Installation

Montageart:
BB (Massivbauweise)

Sicherheit / Eigenschaften

Spezielle Anwendung:
Ortbeton

Ausstattung

Schrauben Anzahl:
4

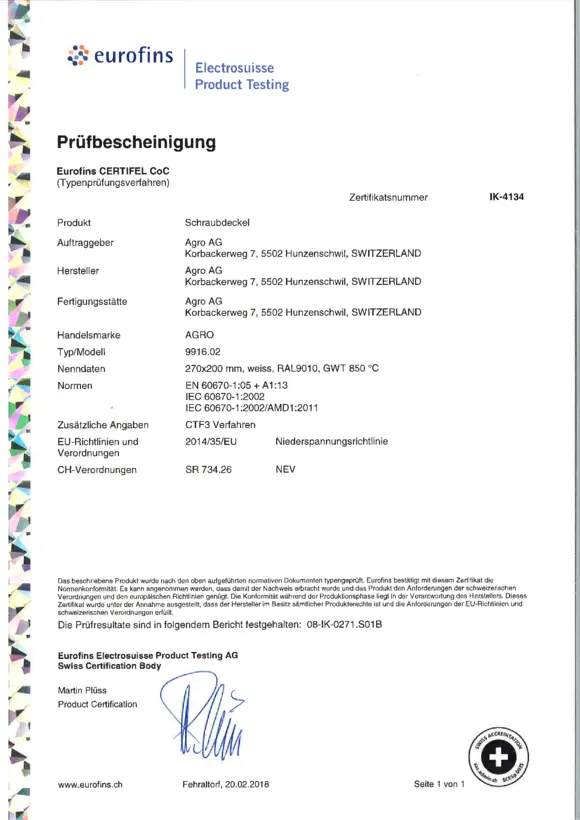

Zertifikat

9916.02 Schraubdeckel zu UP-Schlaufkästen 9916/9916.21

3.2 MB | 16.07.26
Schraubdeckel
Artikel-Nr. 9914.02
  • Oberfläche glatt mit abgerundeter Kante
  • UV-beständig
Schraubdeckel
Artikel-Nr. 9917.02
  • Oberfläche glatt mit abgerundeter Kante
  • UV-beständig
