Brandschutzdose Unterputz
- für Brandschutzwände F30-F120 bzw. EI30–EI120 - auch für Mindestrestwandstärke ≤ 60 mm - auch für den direkt gegenüberliegenden Einbau - mit 4 Schraubdomen und 2 Spreizkrallenfeldern
Open Cadenas Modal
  • für Brandschutzwände F30-F120 bzw. EI30–EI120
  • auch für Mindestrestwandstärke ≤ 60 mm
  • auch für den direkt gegenüberliegenden Einbau
  • mit 4 Schraubdomen und 2 Spreizkrallenfeldern

Brandschutz Geräte-Verbindungsdose für Brandschutzwände F30-F120 bzw. EI30-EI120, für Unterputz/Mauerwerksinstallation, Brandschutzdose Unterputz, Ausführung Geräte-Verbindungsdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, mit Brandschutz-Ummantelung, Installationsöffnung Ø 60 mm, Einbauöffnung Ø 82 mm, Tiefe 60 mm, Kombinationsabstand 71 mm, Schutzart IP 20 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 650° C, halogenfrei nach DIN VDE 0604-2-100, für Brandschutz-Unterputzinstallation, Einführungsmarkierungen für NYM-Leitungen und DIN EN Rohre (6 Rohreinführungen bis 25 mm, 6 Leitungseinführungen (3 x 1,5 mm², 3 x 2,5 mm² bzw. 5 x1,5, 5 x 2,5 mm² bzw. 7 x 1,5 mm²), mit 4 Schraubdomen und 2 Spreizkrallenfeldern, ohne Geräteschrauben
Mehr lesen Weniger lesen

Brandschutzdose Unterputz

Kaiser GmbH & Co.KG
Artikel-Nr.: 1564-01
EAN: 4013456546233
Halogenfrei
Zulassung DIBT
Zulassung ETA
VDE Registered
CE
OEVE
Produkt Tiefe: 60 mm
Anzahl Einführungen: 6
Für Rohr Ø: 20 mm, 25 mm
Feuerwiderstandsklasse: EI 30, EI 120
Schallschutzwände bis: 56
Halogenfrei: Ja
Zulassung DIBT: Z-19.21-2413
Zulassung ETA: ETA-18/0091
Verpackung / Versand: 10 / 100
Weitere Attribute anzeigen
Produktdatenblatt (PDF)

accessories

- für Schallschutzdose - Schallschutzfunktion in Verbindung mit Schallschutzdose
Brandschutzdeckel HWD 30-120
Artikel-Nr. 1184-94
  • für Geräte-/Geräte-Verbindungs- und Deckendosen HWD 90, HWD 30, HWD 68+, Massivholzdose PROTECT® und B15 PROTECT®
  • Feuerwiderstandsklasse entsprechend dem Schutz der Decke oder Wand (F30-F120 bzw. EI30-EI120)
Mehr erfahren
- zur vollisolierten Durchverdrahtung bei Kombinationen - zur Erstellung luftdichter Kombinationen - für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77
Verbindungsstutzen, luftdicht, halogenfrei
Artikel-Nr. 9060-78
  • zur vollisolierten Durchverdrahtung bei Kombinationen
  • zur Erstellung luftdichter Kombinationen
  • für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77
Mehr erfahren

tools

Universal-Öffnungsschneider für Kunststoffe
Universal-Öffnungsschneider für Kunststoffe
Artikel-Nr. 1085-80
  • zum Herstellen passgenauer Einführungen
  • für Kleinspannungsleitungen von Ø 4 - 7,5 mm
  • für Leitungen NYM bis 5 x 2,5 oder 7 x 1,5
  • für Kabel NYY bis 5 x 2,5
  • für DIN EN Rohre (biegsam) bis Außen-Ø 20/25 mm
  • mit Bitaufnahme 1/4" für Akkuschrauber
Mehr erfahren
- für längere Leitungsstücke integriertes Messer für Längsschnitt - leichtes Arbeiten durch ergonomische Gestaltung - Schneidemesser gehärtet und geschliffen
Abmantelzange AMZ 2
Artikel-Nr. 1190-02
  • für längere Leitungsstücke integriertes Messer für Längsschnitt
  • leichtes Arbeiten durch ergonomische Gestaltung
  • Schneidemesser gehärtet und geschliffen
Mehr erfahren
- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - zum Aufschrauben auf die Staubabsaugung
Diamant-Schleifkrone für Staubabsaugung
Artikel-Nr. 1088-02
  • universeller Einsatzbereich
  • für mittelhartes Mauerwerk
  • hohe Standzeit
  • Anschlussgewinde M18 x 1,5
  • zum Aufschrauben auf die Staubabsaugung
Mehr erfahren
- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - mit Seitenschlitzen - zum Aufschrauben auf die Direktaufnahme
Diamant-Schleifkrone ohne Staubabsaugung
Artikel-Nr. 1088-00
  • universeller Einsatzbereich
  • für mittelhartes Mauerwerk
  • hohe Standzeit
  • Anschlussgewinde M18 x 1,5
  • mit Seitenschlitzen
  • zum Aufschrauben auf die Direktaufnahme
Mehr erfahren
- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - mit Seitenschlitzen - zum Aufschrauben auf die Direktaufnahme
Diamant-Schleifkrone ohne Staubabsaugung
Artikel-Nr. 1088-01
  • universeller Einsatzbereich
  • für mittelhartes Mauerwerk
  • hohe Standzeit
  • Anschlussgewinde M18 x 1,5
  • mit Seitenschlitzen
  • zum Aufschrauben auf die Direktaufnahme
Mehr erfahren
- universeller Einsatzbereich - für mittelhartes Mauerwerk - hohe Standzeit - Anschlussgewinde M18 x 1,5 - zum Aufschrauben auf die Staubabsaugung
Diamant-Schleifkrone für Staubabsaugung
Artikel-Nr. 1088-03
  • universeller Einsatzbereich
  • für mittelhartes Mauerwerk
  • hohe Standzeit
  • Anschlussgewinde M18 x 1,5
  • zum Aufschrauben auf die Staubabsaugung
Mehr erfahren

Brandschutzdose Unterputz

Die Brandschutzdose erhält in Brandschutzwänden der Massivbauweise F30-F120 bzw. EI30–EI120 die Feuerwiderstandsdauer trotz eingebrachter Elektro-Installationen. Selbst bei einer Unterschreitung der geforderten Mindestrestwandstärke von 60 mm im einseitigen oder gar im direkt gegenüberliegenden Einbaufall sorgt die Brandschutzdose für den sicheren und rauchdichten Raumabschluss. Ein integrierter Dämmschichtbildner verschließt im Brandfall schnell und zuverlässig die Einbauöffnung und verhindert so die Weiterleitung von Flammen und Rauchgasen. Ebenso wird eine Brandfortleitung aufgrund zu geringer Restwandstärken ausgeschlossen.
  • Für Brandschutzwände F30-F120 bzw. EI30-EI120
  • Bei Mindestrestwandstärken ≤ 60 mm
  • Auch für den direkt gegenüberliegenden Einbau
  • Variabler Kombinationsstutzen für Rohre bis Ø 25 mm
  • Mit Brandschutzdeckel als Verbindungsdose einsetzbar
  • Erhält die Schallschutzfunktion der Wand

Anwendungsbeispiele

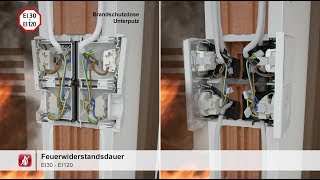

Für Brandschutzwände F30-F120 bzw. EI30-EI120.
Für Brandschutzwände F30-F120 bzw. EI30-EI120.
Für den einseitigen (Mindestrestwandstärken ≤ 60 mm) sowie für den direkt gegenüberliegenden Einbau.
Für den einseitigen (Mindestrestwandstärken ≤ 60 mm) sowie für den direkt gegenüberliegenden Einbau.
Installationen auch in Kombinationen möglich.
Installationen auch in Kombinationen möglich.
Mit Brandschutzdeckel (Art.-Nr. 1184-94) auch als Verbindungsdose verwendbar.
Mit Brandschutzdeckel (Art.-Nr. 1184-94) auch als Verbindungsdose verwendbar.

Verarbeitungshinweise

Die Brandschutzdose Unterputz bietet 6 Einführungsmöglichkeiten für Rohre bis M25 und Leitungen bis Ø 11,5 mm.
Die Brandschutzdose Unterputz bietet 6 Einführungsmöglichkeiten für Rohre bis M25 und Leitungen bis Ø 11,5 mm.
Der Kombistutzen sorgt für die stabile Verbindung bei Kombinationen und ermöglicht die Einführung von Rohren bis M25.
Der Kombistutzen sorgt für die stabile Verbindung bei Kombinationen und ermöglicht die Einführung von Rohren bis M25.
Der Brandschutz wird im direkten gegenüberliegenden Einbau und bei einer Unterschreitung der Mindestrestwandstärke gewährleistet.
Der Brandschutz wird im direkten gegenüberliegenden Einbau und bei einer Unterschreitung der Mindestrestwandstärke gewährleistet.
Die Brandschutzdose Unterputz kann in allen Brandschutzwänden, z. B. aus Porenbeton, Kalksandstein oder Hochlochkammersteinen installiert werden.
Die Brandschutzdose Unterputz kann in allen Brandschutzwänden, z. B. aus Porenbeton, Kalksandstein oder Hochlochkammersteinen installiert werden.

Montage

Mit einer Schleifkrone (z. B. Art.-Nr. 1088-02) wird eine Ø 82 mm Einbauöffnung erstellt.
Mit einer Schleifkrone (z. B. Art.-Nr. 1088-02) wird eine Ø 82 mm Einbauöffnung erstellt.
Passgenaue Leitungs- und Rohreinführungen mit dem Universal-Öffnungsschneider (Art.-Nr. 1085-80) erstellen.
Passgenaue Leitungs- und Rohreinführungen mit dem Universal-Öffnungsschneider (Art.-Nr. 1085-80) erstellen.
Bei Kombinationen werden die Geräte-Verbindungsdosen über den Stutzen sicher miteinander verrastet.
Bei Kombinationen werden die Geräte-Verbindungsdosen über den Stutzen sicher miteinander verrastet.
Die Befestigung erfolgt einfach mit Gips oder Mörtel. Spezieller Brandschutzmörtel ist nicht erforderlich.
Die Befestigung erfolgt einfach mit Gips oder Mörtel. Spezieller Brandschutzmörtel ist nicht erforderlich.
Stabile Verbindungsstutzen ermöglichen den normgerechten Kombinationsabstand von 71 mm.
Stabile Verbindungsstutzen ermöglichen den normgerechten Kombinationsabstand von 71 mm.
Die rauchdichte und vollisolierte Durchverdrahtung erfolgt durch den Verbindungsstutzen.
Die rauchdichte und vollisolierte Durchverdrahtung erfolgt durch den Verbindungsstutzen.
Einbaubeispiel einer Kombination.
Einbaubeispiel einer Kombination.
Mit dem Brandschutzdeckel (Art.-Nr. 1184-94) ist die Dose auch als Verbindungsdose verwendbar.
Mit dem Brandschutzdeckel (Art.-Nr. 1184-94) ist die Dose auch als Verbindungsdose verwendbar.

Maße / Form

Produkt Tiefe:
60 mm

Anschlüsse / Einführungen

Anzahl Einführungen:
6
Für Rohr Ø:
20 mm, 25 mm

Montage / Installation

Montageart:
UP (Massivbauweise)

Sicherheit / Eigenschaften

Schallschutzwände bis:
56
Halogenfrei:
Ja
Spezielle Anwendung:
Brandschutz
Schallschutz:
Ja

Zulassungen / Zertifizierungen

Feuerwiderstandsklasse:
EI 30, EI 120
Zulassung DIBT:
Z-19.21-2413
Zulassung ETA:
ETA-18/0091
Zertifikat

Brandschutzdose Unterputz - Allgemeine Bauartgenehmigung (Z-19.21-2413)

1.4 MB | 31.01.25
