Stekerbaar installeren in beton
- Voorzien van 8 invoeren voor 19/20 en 34 mm buis. - Met beschermdeksel.
  • Voorzien van 8 invoeren voor 19/20 en 34 mm buis.
  • Met beschermdeksel.
Lees meer Minder weergeven

Wanddoos B40

Attema B.V.
Artikelnummer:: AT5311
EAN: 8712259386706
Halogeenvrij
Productlengte: 300 mm
Productbreedte: 70 mm
Productdiepte: 40 mm
Aantal doorvoeren: 9
Halogeenvrij: Ja
Verpakkingshoeveelheid: 50
Bekijk meer productspecificaties
Productgegevens (PDF)

recommendations

- Met beschermdeksel.
Deksel betondoos B80/40 R (7x1x30)
Artikelnummer: AT5305
  • Met beschermdeksel.
Lees meer
- Eenvoudig aanbrengen over voorgemonteerde kabels. - Solide vergrendeling in de Vloer- en Wanddoos. - Stevige vergrendeling van de buis.
Invoer 19-20 mm betondoos
Artikelnummer: AT5304
  • Eenvoudig aanbrengen over voorgemonteerde kabels.
  • Solide vergrendeling in de Vloer- en Wanddoos.
  • Stevige vergrendeling van de buis.
Lees meer
- Eenvoudig aanbrengen over voorgemonteerde kabels. - Solide vergrendeling in de Vloer- en Wanddoos. - Stevige vergrendeling van de buis.
Invoer 34 mm betondoos
Artikelnummer: AT5303
  • Eenvoudig aanbrengen over voorgemonteerde kabels.
  • Solide vergrendeling in de Vloer- en Wanddoos.
  • Stevige vergrendeling van de buis.
Lees meer

Stekerbaar installeren in beton

Creëer installatieruimte in (prefab)beton met onze vloer- en wanddozen. De installatiedelen voor wanden en vloeren worden prefab voorbereid en daarna tijdens het productieproces in de betonfabriek in het beton aangebracht. In de vloer- en wanddozen is voldoende ruimte om de overlengte van de prefab-bekabeling op te bergen. Zodra het casco is geplaatst, wordt de installatie in de vloer- en wanddelen stekerbaar gekoppeld. Ook zijn alle inbouw- en centraaldozen al voorbedraad, zodat het aansluiten van het schakelmateriaal zeer snel uitgevoerd kan worden. Niet-dragende binnenwanden worden gevoed vanuit bekabelde vloerdozen. De inbouwdozen in deze wanden zijn dan ook snel aan te sluiten. Nog meer tijdwinst wordt geboekt door het schakelmateriaal in deze wanden volledig stekerbaar aan te sluiten, door gebruik te maken van prefab gemonteerd schakelmateriaal in hollewanddozen. De vloerdozen worden ook gebruikt als tijdelijke opslag voor de bekabeling van de afgaande groepen vanuit de meterkast. Zodra de groepenkast is opgehangen, wordt deze eenvoudig stekerbaar aangesloten.
  • Creëer installatieruimte in Prefab betonplaten.
  • Volledig stekerbare vloer- en wanddozen.
  • Tijdwinst met voorbedrade inbouw- en centraaldozen.
  • Prefab gemonteerd schakelmateriaal.

Stekerbaar installeren in prefab beton

Prefab voorbereiding van voedingskabels
Prefab voorbereiding van voedingskabels
Plaats de invoer Ø 54 mm (art.nr.: AT5302) om de flexibele buis (art.nr.: AT7248).
Plaats de invoer Ø 54 mm (art.nr.: AT5302) om de flexibele buis (art.nr.: AT7248).
Selecteer de juiste uitbreekpoort.
Selecteer de juiste uitbreekpoort.
Eenvoudig aanbrengen van voorgemonteerde kabels.
Eenvoudig aanbrengen van voorgemonteerde kabels.
Solide vergrendeling van de buis in de vloerdoos B80.
Solide vergrendeling van de buis in de vloerdoos B80.
Prefab aanbrengen van datakabels in een flexibele buis Ø 34 mm (art.nr.: AT7242). Plaats de invoer Ø 34 mm (art.nr.: AT5303) om de flexibele buis.
Prefab aanbrengen van datakabels in een flexibele buis Ø 34 mm (art.nr.: AT7242). Plaats de invoer Ø 34 mm (art.nr.: AT5303) om de flexibele buis.
Breng aan in de juiste uitbreekpoort op de Vloerdoos B80 of Wanddoos B40.
Breng aan in de juiste uitbreekpoort op de Vloerdoos B80 of Wanddoos B40.
Plaats de deksels. (Centraaldoos Kitvast art.nr.: AT1037.)
Plaats de deksels. (Centraaldoos Kitvast art.nr.: AT1037.)
Storten van Prefab vloer inclusief vloerdoos.
Storten van Prefab vloer inclusief vloerdoos.

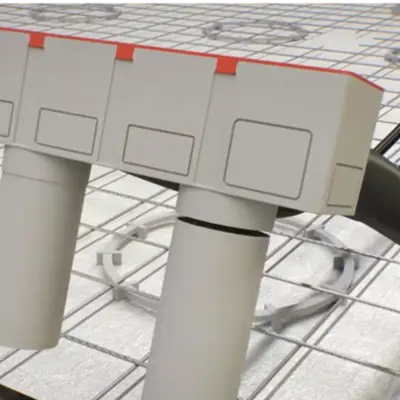

Plaats afstandhouders onder de vloerdoos.
Plaats afstandhouders onder de vloerdoos.
Het beton wordt gestort over de componenten.
Het beton wordt gestort over de componenten.
Alles is voorbereid voor een snelle montage op de bouwplaats.
Alles is voorbereid voor een snelle montage op de bouwplaats.

Snelle montage voor maximale tijdswinst

Het prefab beton uitgerust met stekerbaar installeren, wordt direct geplaatst.
Het prefab beton uitgerust met stekerbaar installeren, wordt direct geplaatst.
Zodra de platen geplaatst zijn kan de installatie beginnen.
Zodra de platen geplaatst zijn kan de installatie beginnen.
Snel stekerbaar installeren met de vloerdoos B80.
Snel stekerbaar installeren met de vloerdoos B80.
In de vloer- en wanddozen is voldoende ruimte om de overlengte van de prefab-bekabeling op te bergen.
In de vloer- en wanddozen is voldoende ruimte om de overlengte van de prefab-bekabeling op te bergen.
Zodra het casco is geplaatst, wordt de installatie stekerbaar gekoppeld.
Zodra het casco is geplaatst, wordt de installatie stekerbaar gekoppeld.
Na de plaatsing van de gipsvezelplaat kan het schakelmateriaal geplaatst worden.
Na de plaatsing van de gipsvezelplaat kan het schakelmateriaal geplaatst worden.
Door gebruik te maken van prefab gemonteerd schakelmateriaal in hollewanddozen wordt nog meer tijdswinst geboekt.
Door gebruik te maken van prefab gemonteerd schakelmateriaal in hollewanddozen wordt nog meer tijdswinst geboekt.
Zo bereikt u optimale installatiesnelheid.
Zo bereikt u optimale installatiesnelheid.
ETIM Productclassificatie:
Doos, behuizing voor montage in de wand/plafond
Montagewijze: Overig
Vorm: Rechthoekig
Bouwvorm: Overig
Uitvoering:
Uitgerust met een draaibare ring: Nee
Koppelbaar: Nee
Uitrusting met: Zonder
Diameter:
Lengte: 300 mm
Breedte: 70 mm
Diepte:
Inwendige diepte: 38 mm
Geschikt voor wand-/plaatdikte:
Voor aantal inbouwsokkels: 0
Bevestiging schakelmateriaal:
Met schroeven: Nee
Aantal niet-verstelbare bevestigingsnokken:
Aantal verstelbare apparaatbevestigingsnokken:
Behuizingsdoorvoer via uitbreekopening: Nee
Behuizingdoorvoer door afdichtingsmembraan: Nee
Behuizingdoorvoer door aftakkingen(gasafvoerpijpen): Nee
Behuizingdoorvoer door trappenmembraan: Nee
Voor buisdiameter: Overig
Voor kabeldiameter:
Buisvergrendeling: Nee
Buisvergrendeling optioneel: Nee
Achterinvoer: Nee
Aantal invoeren: 9
Aantal meegeleverde hulzen: 0
Materiaal: Kunststof
Halogeenvrij: Nee
Oppervlaktebescherming: Geen (onbehandeld)
Kleur: Grijs
Beschermingsgraad (IP): IP20
Beschermingsgraad (NEMA):
Uitvoering deksel, paneel: Bouwbeschermingsdeksel
Transparant deksel: Nee
Dekselbevestiging: Inklikkend (snap)
Verzegelbaar: Nee
Functiebehoud: Zonder
Met afscherming: Nee
Winddicht: Nee
Max. aderdoorsnede:
Aantal polen klem: 0
Klem met vaste positie: Nee
Armatuurhaakbevestiging: Nee
Spruit: Tunnelaansluitstuk (koppelstuk)
Speciale toepassing: Zonder
Met scheidingswand:
Voldoet aan BS 4662:

Afmetingen / vorm

Productlengte:
300 mm
Productbreedte:
70 mm
Productdiepte:
40 mm

Aansluitingen / ingangen

Aantal doorvoeren:
9

Installatiedetails

Montagetype:
BB (massieve constructie)

Veiligheid / Eigenschappen

Halogeenvrij:
Ja
Speciale toepassing:
Stortbeton
