Boîte d'encastrement pour conduits

Boîtes d'encastrement pour conduits étanches à l'air et pourvues de la technique ECON® pour l'installation avec conduits pour installations électriques. La boîte est certifiée CEBEC et convient à une installation électrique écoénergétique conformément. Les 4 entrées conviennent parfaitement pour une installation de conduits en continu, par exemple dans des maisons préfabriquées ou des réseaux de données. Particulièrement facile à installer grâce à l'introduction sans outil des conduits via la languette d'ouverture. La membrane d'étanchéité garantit une étanchéité à l'air permanente et assure en même temps la rétention du conduit.
  • Encastrement dans un trou fraisé, Ø 68 mm
  • Membrane d'étanchéité élastique pour une étanchéité à l'air garantie
  • Entrée de conduit sans outil
  • Étanches à l’air et entièrement isolés, combinables avec des raccords de connexion

Consignes de traitement

Ouverture facile de l'entrée du conduit grâce à la languette d'ouverture - sans déchirer la membrane.
Ouverture facile de l'entrée du conduit grâce à la languette d'ouverture - sans déchirer la membrane.

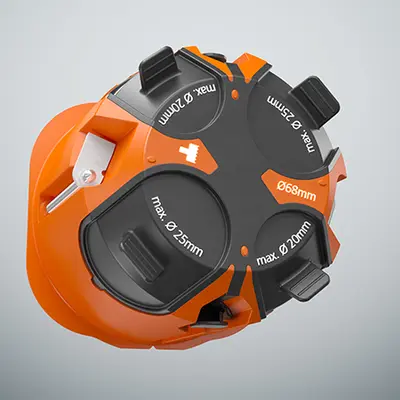

​Entrée de conduit étanche jusqu'à un diamètre de conduit M25.
​Entrée de conduit étanche jusqu'à un diamètre de conduit M25.

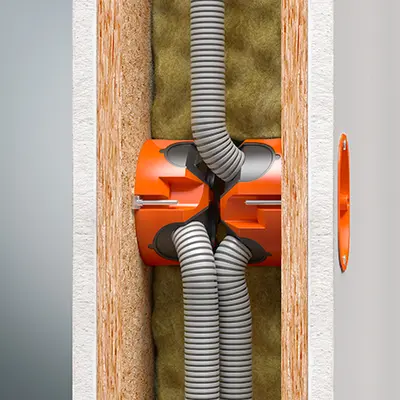

Le coudage du conduit à 90° est facile avec des constructions murales minces ou au niveau de l'installation.
Le coudage du conduit à 90° est facile avec des constructions murales minces ou au niveau de l'installation.
Combinaison étanche à l'air et entièrement isolée à l’aide de raccordement (n° art. 9060-98).
Combinaison étanche à l'air et entièrement isolée à l’aide de raccordement (n° art. 9060-98).

Dimensions / Forme

Ø du produit:
68 mm
Profondeur du produit:
62 mm
Ouverture d'installation (paroi/plafond) Ø:
68 mm
Ø du trou de perçage/fraisage:
68 mm

Raccords / introductions

Pour conduit Ø:
20 mm, 25 mm

Montage / Installation

Épaisseur de plaque minimale:
7 mm
Épaisseur de plaque max.:
40 mm
Type de montage:
HW (construction sèche/construction légère)

Sécurité / propriétés

étanchéité à l’air:
Oui
