Coffrets de dérivation

Des coffrets de dérivation de toutes tailles et pour presque toutes les tâches. Cette gamme se caractérise par la taille pratique des logements ainsi que par la conception robuste des logements, qui convient aux chantiers de construction.
  • Comme boîtes de jonction centrales pour l’acheminement des câbles en forme d’étoile.
  • Recâblage simple lorsque l’utilisation des locaux change.
  • Parois de séparation pour la séparation des circuits.
  • Couvercle d’extrémité avec fixation par vis pour une installation conforme aux normes VDE.

Indications pour le façonnage

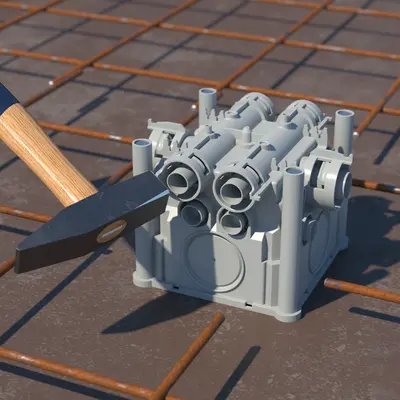

L’entrée du tube universel est ouverte d’un coup de marteau.
L’entrée du tube universel est ouverte d’un coup de marteau.

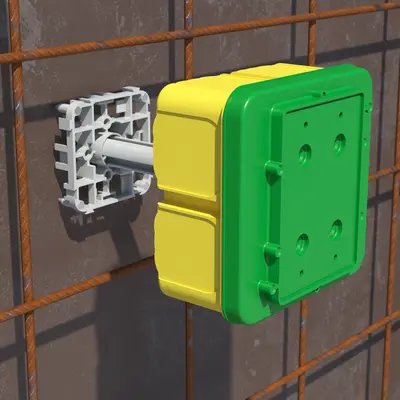

La boîte de jonction et le support sur le coffrage de travail forment une unité stable.
La boîte de jonction et le support sur le coffrage de travail forment une unité stable.

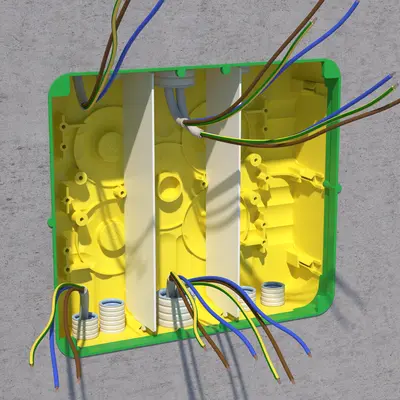

Les boîtes de jonction offrent suffisamment de place pour l’installation électrique selon la norme DIN 18015-3.
Les boîtes de jonction offrent suffisamment de place pour l’installation électrique selon la norme DIN 18015-3.

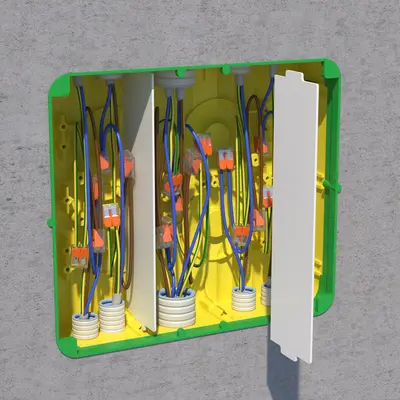

Des cloisons de séparation assurent la séparation sûre des circuits.
Des cloisons de séparation assurent la séparation sûre des circuits.

Dimensions / Forme

Longueur du produit:
128 mm
Largeur du produit:
128 mm
Profondeur du produit:
80 mm

Raccords / introductions

Nombre d'entrées:
8

Montage / Installation

Type de montage:
BB (construction massive)

Sécurité / propriétés

Application spéciale:
béton coulé sur place

Agréments / Certifications

VDE:
Oui
