Couvercle de repérage
- Protège l'intérieur du boîtier - Trois picots de repérage stables et couleurs vives pour un repérage facile dans le plafond brut crépi - Structure périphérique dentelée pour une ouverture d'installation propre
Open Cadenas Modal
  • Protège l'intérieur du boîtier
  • Trois picots de repérage stables et couleurs vives pour un repérage facile dans le plafond brut crépi
  • Structure périphérique dentelée pour une ouverture d'installation propre
En savoir plus Réduire le texte

Couvercle de repérage Ø 68 mm pour HaloX®

Kaiser GmbH & Co.KG
N° d'article: 1281-31
EAN: 4013456580954
Couvercle pour boîte/boîtier/coffret Ø: 68 mm
Emballage / Expédition: 10 / 100
Afficher d'autres attributs
Fiche produit (PDF)

recommendations

Coiffes HaloX® 100
Coiffes HaloX® 100
N° d'article 1281-01
  • convient aux boîtiers avec N° art. 1281-XX et 1290-30
  • Utilisable avec un couvercle de repérage
En savoir plus
- convient aux boîtiers avec N° art. 1281-XX et 1290-30 - Utilisable avec un couvercle de repérage
Coiffes universelles HaloX® 100
N° d'article 1281-10
  • convient aux boîtiers avec N° art. 1281-XX et 1290-30
  • Utilisable avec un couvercle de repérage
En savoir plus
- convient aux boîtiers avec N° art. 1281-XX et 1290-30 - Utilisable avec un couvercle de repérage
Coiffes universelles HaloX® 100
N° d'article 1281-11
  • convient aux boîtiers avec N° art. 1281-XX et 1290-30
  • Utilisable avec un couvercle de repérage
En savoir plus
- convient aux boîtiers avec N° art. 1282-XX - Utilisable avec un couvercle de repérage
Coiffes universelles HaloX® 180
N° d'article 1282-10
  • convient aux boîtiers avec N° art. 1282-XX
  • Utilisable avec un couvercle de repérage
En savoir plus
- convient aux boîtiers avec N° art. 1282-XX - Utilisable avec un couvercle de repérage
Coiffes universelles HaloX® 180
N° d'article 1282-11
  • convient aux boîtiers avec N° art. 1282-XX
  • Utilisable avec un couvercle de repérage
En savoir plus
- boîtier en une partie avec plaque en fibres minérales intégrée pour fixation par collage - entrée combinée sans outil pour tubes M20/M25 - limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur
HaloX® 180 pour fabrication en usine
N° d'article 1282-71
  • boîtier en une partie avec plaque en fibres minérales intégrée pour fixation par collage
  • entrée combinée sans outil pour tubes M20/M25
  • limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur
En savoir plus
- boîtier en une partie avec plaque en fibres minérales intégrée pour fixation par collage - entrée combinée sans outil pour tubes M20/M25 - limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur
HaloX® 180 avec tunnel 190 pour fabrication en usine
N° d'article 1282-72
  • boîtier en une partie avec plaque en fibres minérales intégrée pour fixation par collage
  • entrée combinée sans outil pour tubes M20/M25
  • limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur
En savoir plus
- boîtier en une partie avec plaque en fibres minérales intégrée pour fixation par collage - entrée combinée sans outil pour tubes M20/M25 - limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur
HaloX® 180 avec tunnel 325 pour fabrication en usine
N° d'article 1282-73
  • boîtier en une partie avec plaque en fibres minérales intégrée pour fixation par collage
  • entrée combinée sans outil pour tubes M20/M25
  • limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur
En savoir plus
- boîtier en une partie pour accueillir l’aimant de fixation (n° art. 1299-69) et l’aimant de fixation PLUS (n° art. 1299-70) - entrée combinée sans outil pour tubes M20/M25 - limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur - Utilisable avec un couvercle de repérage
HaloX® 180 pour fabrication en usine pour fixation par aimant
N° d'article 1282-74
  • boîtier en une partie pour accueillir l’aimant de fixation (n° art. 1299-69) et l’aimant de fixation PLUS (n° art. 1299-70)
  • entrée combinée sans outil pour tubes M20/M25
  • limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur
  • Utilisable avec un couvercle de repérage
En savoir plus
- boîtier en une partie pour accueillir l’aimant de fixation (n° art. 1299-69) et l’aimant de fixation PLUS (n° art. 1299-70) - entrée combinée sans outil pour tubes M20/M25 - limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur - Utilisable avec un couvercle de repérage
HaloX® 180 avec tunnel pour fabrication en usine pour fixation par aimant
N° d'article 1282-75
  • boîtier en une partie pour accueillir l’aimant de fixation (n° art. 1299-69) et l’aimant de fixation PLUS (n° art. 1299-70)
  • entrée combinée sans outil pour tubes M20/M25
  • limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur
  • Utilisable avec un couvercle de repérage
En savoir plus
- boîtier en une partie pour accueillir l’aimant de fixation (n° art. 1299-69) et l’aimant de fixation PLUS (n° art. 1299-70) - entrée combinée sans outil pour tubes M20/M25 - limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur - Utilisable avec un couvercle de repérage
HaloX® 180 / 250 pour fabrication en usine pour fixation par aimant
N° d'article 1282-76
  • boîtier en une partie pour accueillir l’aimant de fixation (n° art. 1299-69) et l’aimant de fixation PLUS (n° art. 1299-70)
  • entrée combinée sans outil pour tubes M20/M25
  • limitation d’entrée de tube pour éviter de raccourcir le tube à l’intérieur
  • Utilisable avec un couvercle de repérage
En savoir plus

similar

- Protège l'intérieur du boîtier - Trois picots de repérage stables et couleurs vives pour un repérage facile dans le plafond brut crépi - Structure périphérique dentelée pour une ouverture d'installation propre
Couvercle de repérage Ø 75 mm pour HaloX®
N° d'article 1281-32
  • Protège l'intérieur du boîtier
  • Trois picots de repérage stables et couleurs vives pour un repérage facile dans le plafond brut crépi
  • Structure périphérique dentelée pour une ouverture d'installation propre
En savoir plus
- Protège l'intérieur du boîtier - Trois picots de repérage stables et couleurs vives pour un repérage facile dans le plafond brut crépi - Structure périphérique dentelée pour une ouverture d'installation propre
Couvercle de repérage Ø 80 mm pour HaloX®
N° d'article 1281-33
  • Protège l'intérieur du boîtier
  • Trois picots de repérage stables et couleurs vives pour un repérage facile dans le plafond brut crépi
  • Structure périphérique dentelée pour une ouverture d'installation propre
En savoir plus

Couvercle de repérage

Le nouveau couvercle de repérage permet d'obtenir un plafond propre et évite tout traitement ultérieur coûteux de l'orifice d'encastrement après le crépissage. En tant qu'accessoire pour les boîtiers encastrés pour béton HaloX® de KAISER, le couvercle de repérage est simplement inséré dans la coiffe avant déjà ouverte après le décoffrage du plafond ou du mur brut. Ainsi, l'orifice d'encastrement est bien fermé et protégé contre la pénétration d'enduit. Trois picots de repérage, combinés à la couleur rouge vif, permettent de retrouver facilement et rapidement l'orifice d'encastrement dans le plafond ou le mur brut crépi. L'orifice d'encastrement peut être ouvert d'un coup de marteau précis sans abîmer le crépi environnant. En un tour de lame, les résidus d'enduit sont éliminés sans effort. Le couvercle de repérage flexible peut ensuite être retiré facilement et proprement. Sa structure périphérique spécialement dentelée préserve le bord de l'enduit.
  • Fermeture stable et robuste dans les diamètres d'encastrement de Ø 68 mm, Ø 75 mm et Ø 80 mm
  • Pour une utilisation dans les coiffes avant fixes HaloX®, les coiffes avant universelles HaloX® et d'autres orifices d'encastrement
  • Picots de repérage stables et couleurs vives pour un repérage facile sur la surface de l'enduit
  • Réutilisable, facile à nettoyer

Exemples d'application

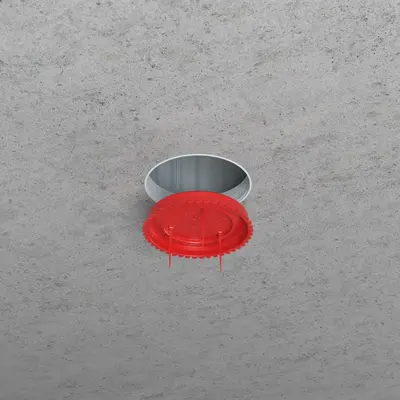

Après le décoffrage et l'insertion des câbles d'alimentation, le couvercle de repérage est placé dans l'orifice d'encastrement.
Après le décoffrage et l'insertion des câbles d'alimentation, le couvercle de repérage est placé dans l'orifice d'encastrement.
Les picots de repérage rouges sont flexibles pendant le processus de lissage et n'entravent pas cette étape, tout en étant suffisamment stables pour garder leur position dans la surface de l'enduit.
Les picots de repérage rouges sont flexibles pendant le processus de lissage et n'entravent pas cette étape, tout en étant suffisamment stables pour garder leur position dans la surface de l'enduit.
En plus d'une utilisation dans les coiffes avant HaloX® à orifice de sortie fixe, ils peuvent également être utilisés dans les coiffes avant universelles HaloX®.
En plus d'une utilisation dans les coiffes avant HaloX® à orifice de sortie fixe, ils peuvent également être utilisés dans les coiffes avant universelles HaloX®.

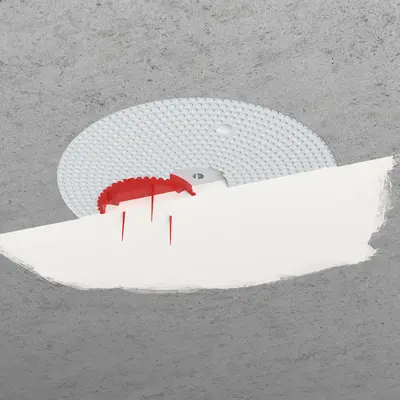

Dans le cas des boîtiers HaloX® installés en usine pour l'un des aimants de retenue du système (par ex. 1299-69), les couvercles de repérage permettent de lisser ou de combler à fleur le creux du logement de l'aimant.
Dans le cas des boîtiers HaloX® installés en usine pour l'un des aimants de retenue du système (par ex. 1299-69), les couvercles de repérage permettent de lisser ou de combler à fleur le creux du logement de l'aimant.

Instructions d'application

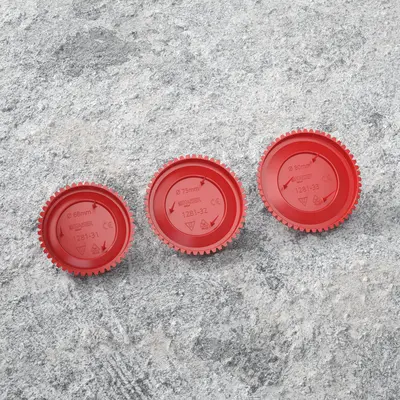

Les nouveaux couvercles de repérage empêchant l'enduit de pénétrer dans les orifices d'encastrement sont disponibles dans les diamètres Ø 68 mm, Ø 75 mm et Ø 80 mm.
Les nouveaux couvercles de repérage empêchant l'enduit de pénétrer dans les orifices d'encastrement sont disponibles dans les diamètres Ø 68 mm, Ø 75 mm et Ø 80 mm.

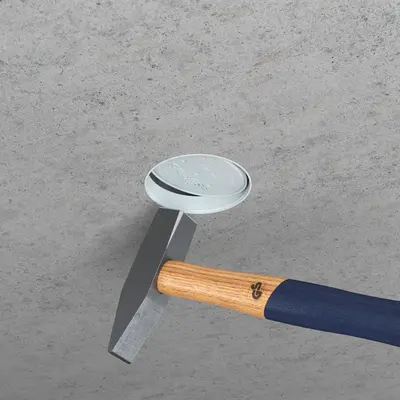

Après le décoffrage du plafond ou du mur en béton, ouvrir la coiffe avant (par ex. n° art 1281-01) d'un coup de marteau.
Après le décoffrage du plafond ou du mur en béton, ouvrir la coiffe avant (par ex. n° art 1281-01) d'un coup de marteau.
Après l'introduction des câbles d'alimentation dans le système de tubes vides, le couvercle de repérage est placé dans l'orifice d'encastrement et indique en même temps que les câbles ont été installés et que l'orifice peut être enduit.
Après l'introduction des câbles d'alimentation dans le système de tubes vides, le couvercle de repérage est placé dans l'orifice d'encastrement et indique en même temps que les câbles ont été installés et que l'orifice peut être enduit.
Le couvercle de repérage utilisé protège l'orifice d'encastrement contre la pénétration d'enduit et permet en même temps d'égaliser et de lisser à fleur la surface du plafond ou du mur.
Le couvercle de repérage utilisé protège l'orifice d'encastrement contre la pénétration d'enduit et permet en même temps d'égaliser et de lisser à fleur la surface du plafond ou du mur.
Les picots de repérage rouges sont flexibles pendant le processus de lissage et n'entravent pas cette étape, tout en étant suffisamment stables pour garder leur position dans la surface de l'enduit.
Les picots de repérage rouges sont flexibles pendant le processus de lissage et n'entravent pas cette étape, tout en étant suffisamment stables pour garder leur position dans la surface de l'enduit.
Une fois l'enduit durci, les couvercles de repérage peuvent être facilement ouverts d'un coup de marteau central.
Une fois l'enduit durci, les couvercles de repérage peuvent être facilement ouverts d'un coup de marteau central.
Il suffit ensuite de retirer les résidus d'enduit qui dépassent de l'orifice d'encastrement avec un couteau le long du bord intérieur de manière à obtenir une ouverture d'installation propre.
Il suffit ensuite de retirer les résidus d'enduit qui dépassent de l'orifice d'encastrement avec un couteau le long du bord intérieur de manière à obtenir une ouverture d'installation propre.
Grâce à son matériau élastique, le couvercle de repérage peut facilement être retiré du boîtier.
Grâce à son matériau élastique, le couvercle de repérage peut facilement être retiré du boîtier.
Le luminaire encastré choisi peut ensuite être raccordé et installé.
Le luminaire encastré choisi peut ensuite être raccordé et installé.
Grâce à son matériau élastique, le couvercle de repérage peut être déformé sans dommage et débarrassé rapidement et sans effort des résidus d'enduit.
Grâce à son matériau élastique, le couvercle de repérage peut être déformé sans dommage et débarrassé rapidement et sans effort des résidus d'enduit.

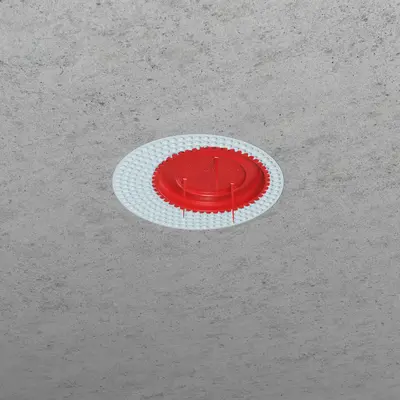

En plus d'une utilisation dans les coiffes avant fixes HaloX®, ces couvercles peuvent également être utilisés dans les coiffes avant universelles en plastique...
En plus d'une utilisation dans les coiffes avant fixes HaloX®, ces couvercles peuvent également être utilisés dans les coiffes avant universelles en plastique...
...ou avec des plaques en fibres minérales.
...ou avec des plaques en fibres minérales.

Dimensions / Forme

Couvercle pour boîte/boîtier/coffret Ø:
68 mm

Montage / Installation

Type de montage:
BB (construction massive)

Sécurité / propriétés

Application spéciale:
béton coulé sur place

Équipement

Modèle Couvercle:
Couvercle de protection/plafond crépi
fixation du couvercle:
Encliqueter
