Boîte à encastrer dans le béton Prefix® 1.0
Compatible avec Feller SNAPFIX
- Compatible avec Feller SNAPFIX® - Installation simple et rapide du côté du coffrage opposé, sans support ni butée - Préfixation au moyen de la technique d'installation Prefix®, les mains restent libres pour la fixation avec du fil à ligaturer - Combinaison stable pour des combinaisons multiples conformes aux normes - Pour vis de l'appareil Ø 3 mm - Couple de serrage max. 0.5 Nm
Open Cadenas Modal
  • Compatible avec Feller SNAPFIX®
  • Installation simple et rapide du côté du coffrage opposé, sans support ni butée
  • Préfixation au moyen de la technique d'installation Prefix®, les mains restent libres pour la fixation avec du fil à ligaturer
  • Combinaison stable pour des combinaisons multiples conformes aux normes
  • Pour vis de l'appareil Ø 3 mm
  • Couple de serrage max. 0.5 Nm
En savoir plus Réduire le texte

Boîte à encastrer dans le béton Prefix® 1x1 / Ø 30 mm

Kaiser GmbH & Co.KG
N° d'article: 9940
E-Nr: 372711309
EAN: 7611614251127
SZ
CE
Feller SNAPFIX comp.
Profondeur du produit: 97 mm
Expédition: 10
Afficher d'autres attributs
Fiche produit (PDF)

Boîte à encastrer dans le béton Prefix® 1.0

Boîte d'encastrement et boîte de raccordement pour applique avec technique d'installation Prefix® pour l'installation simple et rapide du côté du coffrage opposé, sans étaiement. Le caisson d'une seule pièce avec deux parties frontales intégrées offre une pression élevée au coffrage opposé grâce aux ailettes de fixation à ressort et assure ainsi un montage exact du caisson et une image nette du mur.
  • Compatible avec Feller SNAPFIX®
  • Installation facile et rapide
  • Préfixation à l'aide de la technique d'installation B1 Prefix®
  • Pour béton de parement
  • Peut être combiné

Montage

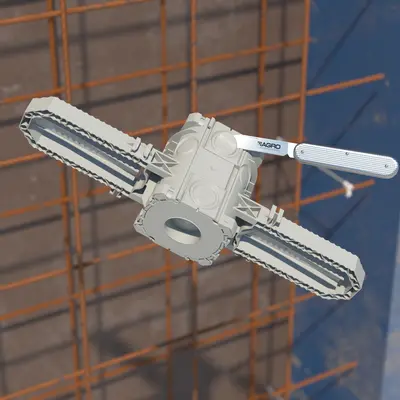

Ouverture de la boîte pour l'introduction ajustée jusqu'à Ø 25 mm au couteau...
Ouverture de la boîte pour l'introduction ajustée jusqu'à Ø 25 mm au couteau...

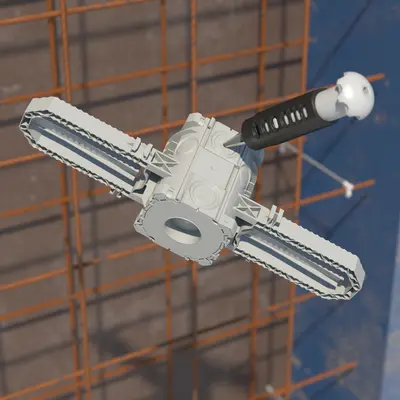

... ou au cutter d'ouverture.
... ou au cutter d'ouverture.

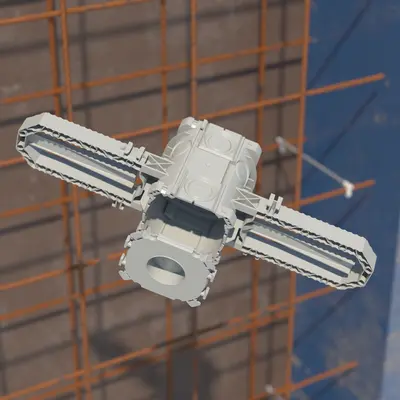

Partie frontale pour la prise de service...
Partie frontale pour la prise de service...
...ou à clipser sur la partie frontale en guise de prise murale Ø 30 mm.
...ou à clipser sur la partie frontale en guise de prise murale Ø 30 mm.

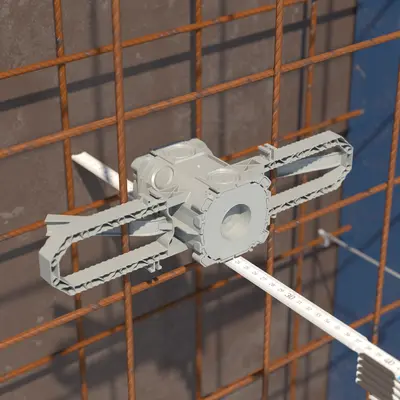

L'avant de la boîte d'encastrement doit dépasser de la paroi de 5 à 20 mm. Cela crée une pression optimale sur le coffrage opposé.
L'avant de la boîte d'encastrement doit dépasser de la paroi de 5 à 20 mm. Cela crée une pression optimale sur le coffrage opposé.

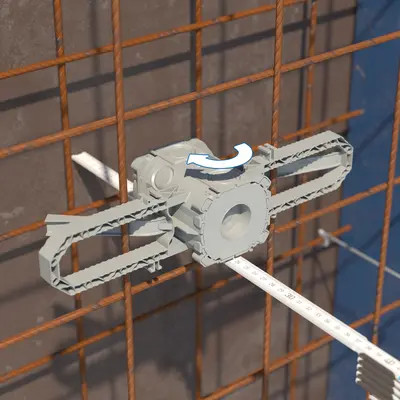

Pour les chapes de béton de 20 à 35 mm ou en tournant le Prefix® pour les chapes de béton de 45 à 60 mm.
Pour les chapes de béton de 20 à 35 mm ou en tournant le Prefix® pour les chapes de béton de 45 à 60 mm.

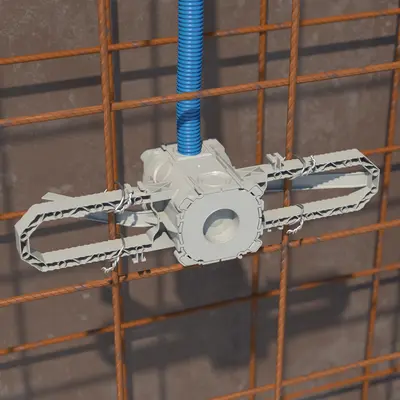

Attachez le Prefix® solidement aux fers à béton avec des du fil à ligaturer. Cela permet d'éviter le glissement de manière fiable.
Attachez le Prefix® solidement aux fers à béton avec des du fil à ligaturer. Cela permet d'éviter le glissement de manière fiable.

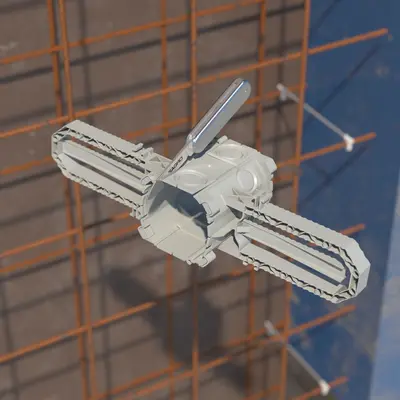

Pour créer des combinaisons multiples, ouvrez les Prefix® aux endroits prévus à cet effet.
Pour créer des combinaisons multiples, ouvrez les Prefix® aux endroits prévus à cet effet.

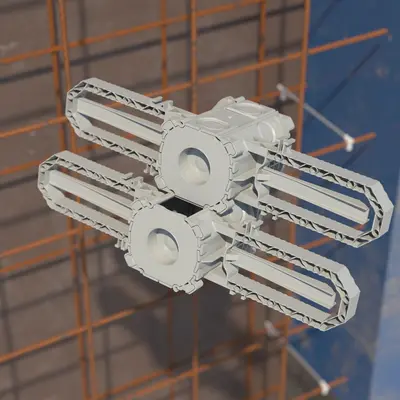

Il suffit de les glisser l'un dans l'autre...
Il suffit de les glisser l'un dans l'autre...

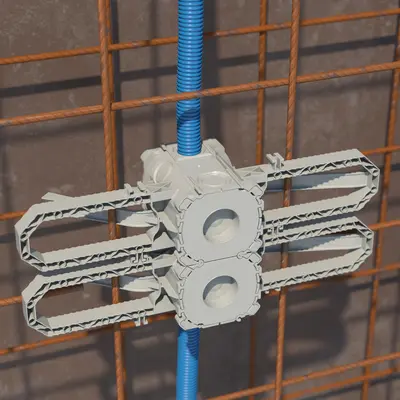

... et de les préfixer à l'armature.
... et de les préfixer à l'armature.
Pour des chapes de béton de 20 à 35 mm ou en tournant la combinaison Prefix® pour des chapes de béton de 45 à 60 mm.
Pour des chapes de béton de 20 à 35 mm ou en tournant la combinaison Prefix® pour des chapes de béton de 45 à 60 mm.

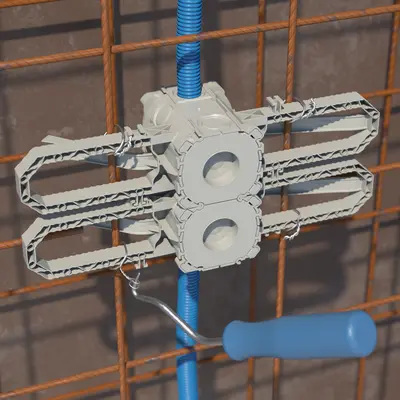

Attachez le Prefix® solidement aux fers à béton avec du fil à ligaturer. Cela permet d'éviter le glissement de manière fiable.
Attachez le Prefix® solidement aux fers à béton avec du fil à ligaturer. Cela permet d'éviter le glissement de manière fiable.

Dimensions / Forme

Profondeur du produit:
97 mm

Montage / Installation

Type de montage:
BB (construction massive)

Sécurité / propriétés

Application spéciale:
béton coulé sur place

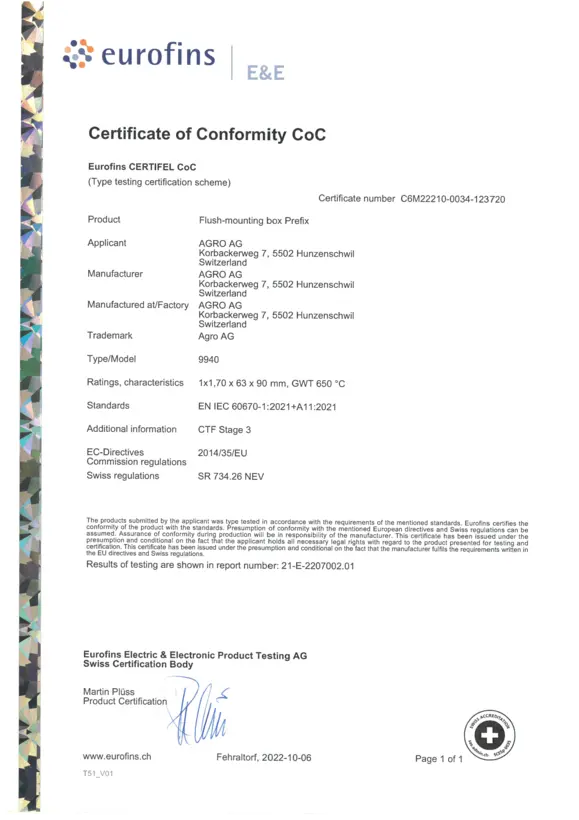

Certificat

9940 Boîte à encastrer dans le béton Prefix® 1 x 1

3.9 MB | 23/10/2025
Télécharger
Instructions

Boîte encstrée 1x1 Prefix pour béton.

Boîte encastrée 1x1 Prefix pour installations électriques dans le béton de parement .

599 KB | 04/10/2018
Télécharger
Boîte pour béton apparent Prefix®.
Dépliant

Boîte pour béton apparent Prefix®.

Boîte à encastrer et pour apliques pour la fixation sur l'armature.

650.7 KB
Télécharger
PARTcommunity

PARTcommunity

Données de planification (CAD/3D/2D)
