Installation encastrée UP-PLUS

Dimensions conformément à DIN 49073
Pour les tuyaux M20 / M25

Boîte d'encastrement pour installation encastrée en maçonnerie, boîte encastrée, version boîte d'encastrement selon DIN EN 60670/VDE 0606 et DIN 49073, en plastique.
Ouverture d'installation Ø 60 mm, ouverture de montage Ø 82 mm, profondeur 66 mm, entr'axe 71 mm, indice de protection IP 20 selon DIN EN 60529, ignifuge selon DIN EN 60695 jusqu'à 650 °C, sans halogènes selon DIN VDE 0604-2-100, pour installation encastrée,
entrées avec ouvertures à perforer pour câbles et conduits EN diamètre 20/25 mm (2x 20 mm/25 mm dans les deux manchons, 8 x 20 mm et 2 x 25 mm dans la paroi latérale, 1 x 20 mm dans le fond de la boîte), avec 4 calottes à vis et 2 zones pour ergots d'accrochage, sans vis d’appareils

En savoir plus Réduire le texte

Boîte d'encastrement

Kaiser GmbH & Co.KG

N° d'article: 1555-04

EAN: 4013456120617

Profondeur du produit: 66 mm

Nombre d'entrées: 13

Pour conduit Ø: 20 mm, 25 mm

Sans halogènes: Oui

Emballage / Expédition: 25 / 250

Afficher d'autres attributs

Fiche produit (PDF)

accessories

- Réutilisables
- protègent l’intérieur de la boîte, les calottes à vis et les têtes de vis lors de la pose du crépi

Couvercle de repérage

N° d'article 1181-60

E-Nr 372800229

Réutilisables
protègent l’intérieur de la boîte, les calottes à vis et les têtes de vis lors de la pose du crépi

- pour compenser les boîtes insérées trop profondément
- Pour la conservation de la classe de protection IP
- Avec 2 vis d'appareils vissées
- avec 2 vis de fixation d'anneau

Anneaux de rehausse Ø 60 mm

N° d'article 1155-61

pour compenser les boîtes insérées trop profondément
Pour la conservation de la classe de protection IP
Avec 2 vis d'appareils vissées
avec 2 vis de fixation d'anneau

- Pour tous les boîtiers d'appareillage, toutes les boîtes d'encastrement et les boîtes de jonction
- Avec sortie centrale pour crochet de luminaire
- Bord du couvercle plat
- Surface rugueuse

Couvercle universel VDE

N° d'article 1184-77

Pour tous les boîtiers d'appareillage, toutes les boîtes d'encastrement et les boîtes de jonction
Avec sortie centrale pour crochet de luminaire
Bord du couvercle plat
Surface rugueuse

Couvercle à ressort

N° d'article 1159-25

E-Nr 372801729

Avec ressort à sûreté intégrée

- pour le colmatage ultérieur de tous les boîtiers d'appareillage et les boites d'encastrement avec Ø 68 mm
- Matière plastique conservant son élasticité

Boîte d'étanchéité à l'air

N° d'article 1040-01

pour le colmatage ultérieur de tous les boîtiers d'appareillage et les boites d'encastrement avec Ø 68 mm
Matière plastique conservant son élasticité

similar

- Dimensions conformément à DIN 49073
- Pour les tuyaux M20 / M25

Boîte d'encastrement avec vis de montage

N° d'article 1556-04

E-Nr 372635009

Dimensions conformément à DIN 49073
Pour les tuyaux M20 / M25

Informations sur les produits

Installation encastrée UP-PLUS

UP-PLUS, l’installation encastrée de nouvelle génération avec le manchon combiné novateur pour des combinaisons rapides et anti-torsion. Avec entrée de tuyau variable pour tuyaux M20/M25 et grand espace d’installation.

Support combiné variable pour tuyaux jusqu' à M25
Flexible pour la fixation par vis et par griffes d'expansion des appareils
Plus d'espace pour l'installation
Ecart normalisé de 71 mm garanti anti-torsion en cas de combinaisons

Entrées pour câbles et pour tuyaux DIN EN

Combinaison sûre avec le nouveau support combiné

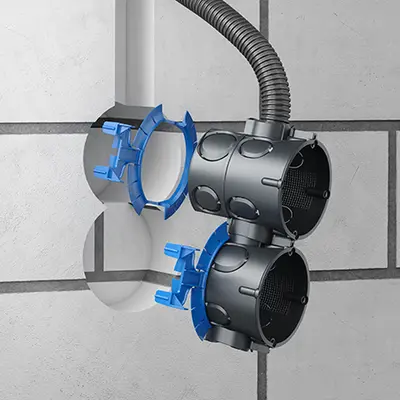

Combinaison sûre avec le nouveau support combiné KAISER. Placer les boîtes l’une à côté de l’autre. Insérer la pièce de centrage dans la rainure et serrer jusqu’à entendre un clic. La combinaison anti-torsion est terminée en écart normalisé de 71 mm.

Entrées pour câbles et pour tuyaux DIN EN

Verarbeitungshinweise

Kombination mit Geräte- und Geräte-Verbindungsdose, Rohreinführung und KLEMMFIX®

Montage und Verbindungsmöglichkeit mit Abstandstutzen

La douille d'écartement (n° art. 1159-34) garantit un écart précis et sûr de 91 mm.

L’écarteur (1159-34) garantit un écart précis et sûr de 91 mm.

Montage und Verbindungsmöglichkeit mit Tunnelverbinder

Le connecteur de tunnel (1159-36) permet un câblage transversal entièrement isolé au niveau du sol.

Verarbeitungshinweise

Kombination mit Geräte- und Geräte-Verbindungsdose, Rohreinführung und KLEMMFIX®

Données techniques

Dimensions / Forme

Profondeur du produit:: 66 mm

Raccords / introductions

Nombre d'entrées:: 13
Pour conduit Ø:: 20 mm, 25 mm

Montage / Installation

Type de montage:: UP (construction massive)

Sécurité / propriétés

Sans halogènes:: Oui
Application spéciale:: sans

Équipement

Nombre de calottes à vis:: 4

Agréments / Certifications

VDE:: Oui

Accessoires

Couvercle de repérage

N° d'article 1181-60

E-Nr 372800229

Réutilisables
protègent l’intérieur de la boîte, les calottes à vis et les têtes de vis lors de la pose du crépi

Anneaux de rehausse Ø 60 mm

N° d'article 1155-61

pour compenser les boîtes insérées trop profondément
Pour la conservation de la classe de protection IP
Avec 2 vis d'appareils vissées
avec 2 vis de fixation d'anneau

Couvercle universel VDE

N° d'article 1184-77

Pour tous les boîtiers d'appareillage, toutes les boîtes d'encastrement et les boîtes de jonction
Avec sortie centrale pour crochet de luminaire
Bord du couvercle plat
Surface rugueuse

Couvercle à ressort

N° d'article 1159-25

E-Nr 372801729

Avec ressort à sûreté intégrée

Boîte d'étanchéité à l'air

N° d'article 1040-01

pour le colmatage ultérieur de tous les boîtiers d'appareillage et les boites d'encastrement avec Ø 68 mm
Matière plastique conservant son élasticité

Outils

Données de planification

PARTcommunity

Données de planification (CAD/3D/2D)

Recommandations de produits

Produits similaires

Boîte d'encastrement avec vis de montage

N° d'article 1556-04

E-Nr 372635009

Dimensions conformément à DIN 49073
Pour les tuyaux M20 / M25
