Mini support d’appareils
- Utilisation ultérieure dans les systèmes d'isolation thermique composites existants - Se compose d'un manchon d’ancrage et d’un noyau de fixation - Pour des épaisseurs d’isolation à partir de 80 mm - Surface à visser avec compensation de tolérance de 10 mm - 4 lamelles pivotantes - 2 nervures de serrage - Lèvre d'étanchéité périphérique - Poids jusqu'à 30 N (3 kg) - Fixation de l’appareil avec vis autotaraudeuses Ø 3.2 à 4 mm
Open Cadenas Modal
  • Utilisation ultérieure dans les systèmes d'isolation thermique composites existants
  • Se compose d'un manchon d’ancrage et d’un noyau de fixation
  • Pour des épaisseurs d’isolation à partir de 80 mm
  • Surface à visser avec compensation de tolérance de 10 mm
  • 4 lamelles pivotantes
  • 2 nervures de serrage
  • Lèvre d'étanchéité périphérique
  • Poids jusqu'à 30 N (3 kg)
  • Fixation de l’appareil avec vis autotaraudeuses Ø 3.2 à 4 mm

Mini support d’appareils
en plastique
Diamètre Diamètre 20 mm, profondeur 60 mm
pour la fixation ultérieure de luminaires, de détecteurs de mouvement, etc. sur des systèmes composites d'isolation thermique (SITE)
à partir d'une épaisseur d'isolation de 80 mm
Surface de fixation diamètre 10 mm, compensation des tolérances +/- 5 mm, avec 4 lames pivotables
avec nervures de serrage et joint à lèvre
Charge pondérale 30 N (3 kg)
En savoir plus Réduire le texte

Mini support d’appareil

Kaiser GmbH & Co.KG
N° d'article: 1159-50
E-Nr: 165372008
EAN: 4013456536197
Sans halogènes
Longueur du produit: 60 mm
Ouverture d'installation (paroi/plafond) longueur: Ø20 mm
Largeur de l'ouverture d'installation (paroi/plafond): Ø20 mm
Couvercle pour boîte/boîtier/coffret Ø: Ø20 mm
Sans halogènes: Oui
Emballage / Expédition: 10 / 100
Afficher d'autres attributs
Fiche produit (PDF)

tools

- Réalisation d'orifices d'encastrement dans le système d'isolation thermique composite existant ou dans des parois légères - Ø 20 mm, pour le mini support d'appareils KAISER et pour le cloisonnement de câbles KAISER - Avec butée de profondeur pour éviter des ponts thermiques - Avec foret central pour un positionnement précis - Adapté à toutes les visseuses à batterie et foreuses avec mandrin de 10 mm - Fraise à couronne démontable pour un retrait facile de la carotte
Fraise en métal dur Ø 20 mm
N° d'article 1088-06
E-Nr 983228006
  • Réalisation d'orifices d'encastrement dans le système d'isolation thermique composite existant ou dans des parois légères
  • Ø 20 mm, pour le mini support d'appareils KAISER et pour le cloisonnement de câbles KAISER
  • Avec butée de profondeur pour éviter des ponts thermiques
  • Avec foret central pour un positionnement précis
  • Adapté à toutes les visseuses à batterie et foreuses avec mandrin de 10 mm
  • Fraise à couronne démontable pour un retrait facile de la carotte
En savoir plus

Mini support d’appareils

Le mini support d’appareils pour la fixation ultérieure de divers appareils encastrés sur des systèmes d'isolation thermique composites (ETICS) isolés et déjà recouverts de crépi. Il est possible ainsi de fixer de manière durable, sûre, plus rapidement et plus simplement des luminaires, des détecteurs de mouvements, des sondes extérieures etc. sans créer de pont thermique.
  • Pour l'installation ultérieure sur des façades extérieures isolées
  • Alignement précis et affleurant d'appareils encastrés
  • Installation garantie sans pont thermique
  • 4 lamelles pivotantes pour un ancrage sûr
  • Pas d'infiltration d'humiditié

Exemples d'application

Les mini supports d’appareils sont recouverts par des luminaires et d’autres appareils plus petits.
Les mini supports d’appareils sont recouverts par des luminaires et d’autres appareils plus petits.
Fixation sûre des détecteurs de mouvement.
Fixation sûre des détecteurs de mouvement.
Invisible, même lors d'une fixation près du bord.
Invisible, même lors d'une fixation près du bord.
Montage simple et stable de la fixation de coin.
Montage simple et stable de la fixation de coin.

Calcul du pont thermique

Un certificat sur les ponts thermiques émis par le Passivhaus Institut Dr. Feist de Darmstadt, a montré que la conductivité thermique n'est modifiée que légèrement et l'installation électrique sans pont thermique est donc manifestement maintenue. Le coefficient de perte „× WB" est de 0,000054 W/K.
Calcul du pont thermique

Force d’extraction maximale du mini support d’appareils.

Force d’extraction maximale du mini support d’appareils.
(1) Isolation extérieure – épaisseur d’isolation

Structure de système d'isolation thermique composite organique

Les mini supports d’appareils sont spécialement conçus pour l'installation ultérieure dans des systèmes d'isolation thermique composites organiques.
Structure de système d'isolation thermique composite organique
(1) Maçonnerie | (2) Etancher | (3) Plaque de matériau isolant | (4) Enduit renforcé | (5) Tissus renforcé | (6) Enduit renforcé | (7) Crépi final, crépi de décoration

Informations techniques

Les lames pivotantes fixent durablement le mini support d’appareil dans l’isolation.
Les lames pivotantes fixent durablement le mini support d’appareil dans l’isolation.
Les nervures de serrage, les lèvres d’étanchéité et le bord du support offrent une stabilité supplémentaire.
Les nervures de serrage, les lèvres d’étanchéité et le bord du support offrent une stabilité supplémentaire.

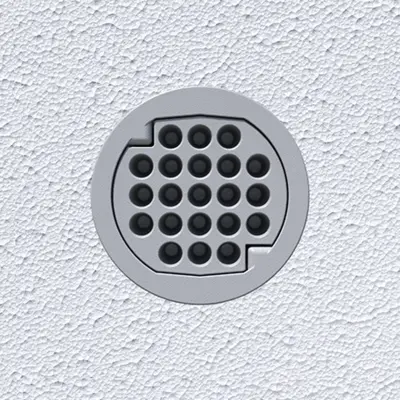

La surface à visser variable permet de compenser des écarts jusqu’à 10 mm.
La surface à visser variable permet de compenser des écarts jusqu’à 10 mm.

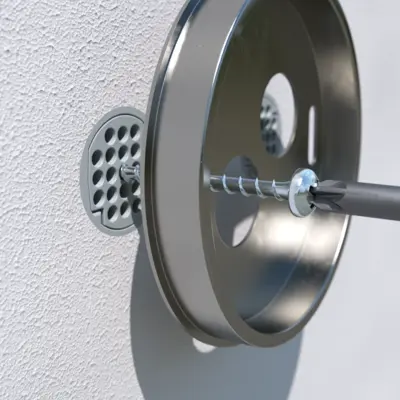

La surface à visser est également recouverte lorsque les trous de fixation sur les bords sont utilisés.
La surface à visser est également recouverte lorsque les trous de fixation sur les bords sont utilisés.

Montage

Le mini support d’appareils en deux parties se fixe rapidement et sûrement sur des façades isolées.
Réaliser des orifices d'encastrement Ø 20 mm avec au moyen de la SPECIAL fraise avec butée de profondeur (N° art. 1088.06).
Réaliser des orifices d'encastrement Ø 20 mm avec au moyen de la SPECIAL fraise avec butée de profondeur (N° art. 1088.06).
Détacher la fraise à couronne et retirer la carotte.
Détacher la fraise à couronne et retirer la carotte.

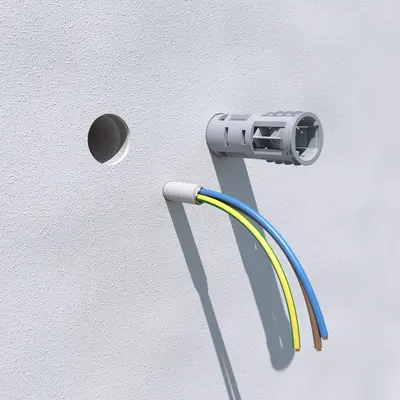

Enfoncer la douille d'ancrage du mini support d’appareil dans l’ouverture d'encastrement, à fleur de la paroi.
Enfoncer la douille d'ancrage du mini support d’appareil dans l’ouverture d'encastrement, à fleur de la paroi.

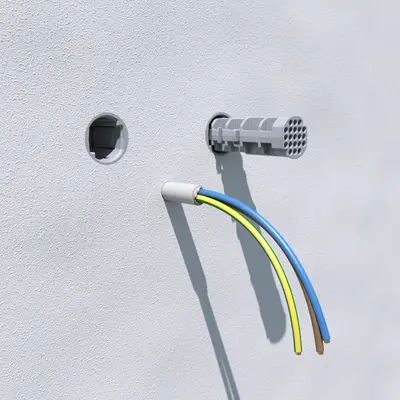

Enfoncer le noyau de fixation jusqu’à ce qu’il s'enclenche dans la douille d'ancrage.
Enfoncer le noyau de fixation jusqu’à ce qu’il s'enclenche dans la douille d'ancrage.

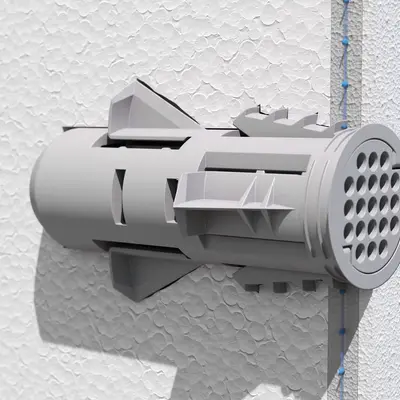

En enfonçant le noyau de fixation, les languettes pivotantes s’ancrent dans le matériau isolant et donnent au support d'appareil un appui stable.
En enfonçant le noyau de fixation, les languettes pivotantes s’ancrent dans le matériau isolant et donnent au support d'appareil un appui stable.

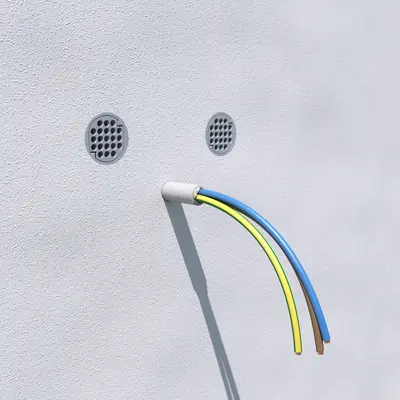

Les mini supports d’appareil offrent désormais la possibilité de fixer les appareils de manière stable et à fleur de la paroi sur la surface à visser…
Les mini supports d’appareil offrent désormais la possibilité de fixer les appareils de manière stable et à fleur de la paroi sur la surface à visser…
...tout en permettant une tolérance d’ajustement jusqu’à 10 mm. Il est ainsi possible d’ajuster tous les appareils, même ultérieurement.
...tout en permettant une tolérance d’ajustement jusqu’à 10 mm. Il est ainsi possible d’ajuster tous les appareils, même ultérieurement.
Le luminaire est monté de manière sûre, stable et à fleur de la paroi.
Le luminaire est monté de manière sûre, stable et à fleur de la paroi.

Dimensions / Forme

Longueur du produit:
60 mm
Ouverture d'installation (paroi/plafond) longueur:
Ø20 mm
Largeur de l'ouverture d'installation (paroi/plafond):
Ø20 mm
Couvercle pour boîte/boîtier/coffret Ø:
Ø20 mm

Montage / Installation

Type de montage:
WDVS/Isolation extérieure

Sécurité / propriétés

Sans halogènes:
Oui
Certificat

Wärmebrückenberechnung - Prüfbericht

801.9 KB | 08/11/2019
- Réalisation d'orifices d'encastrement dans le système d'isolation thermique composite existant ou dans des parois légères - Ø 20 mm, pour le mini support d'appareils KAISER et pour le cloisonnement de câbles KAISER - Avec butée de profondeur pour éviter des ponts thermiques - Avec foret central pour un positionnement précis - Adapté à toutes les visseuses à batterie et foreuses avec mandrin de 10 mm - Fraise à couronne démontable pour un retrait facile de la carotte
Fraise en métal dur Ø 20 mm
N° d'article 1088-06
E-Nr 983228006
  • Réalisation d'orifices d'encastrement dans le système d'isolation thermique composite existant ou dans des parois légères
  • Ø 20 mm, pour le mini support d'appareils KAISER et pour le cloisonnement de câbles KAISER
  • Avec butée de profondeur pour éviter des ponts thermiques
  • Avec foret central pour un positionnement précis
  • Adapté à toutes les visseuses à batterie et foreuses avec mandrin de 10 mm
  • Fraise à couronne démontable pour un retrait facile de la carotte
En savoir plus
PARTcommunity

PARTcommunity

Données de planification (CAD/3D/2D)
