Tampon de transition pour gaines flexibles THFWG
- Pour les deux tailles de tube
Open Cadenas Modal
  • Pour les deux tailles de tube
En savoir plus Réduire le texte

Tampon de transition M20/25

Kaiser GmbH & Co.KG
N° d'article: 4530
E-Nr: 126589052
EAN: 7611614222738
Longueur du produit: 61 mm
Largeur du produit: 78 mm
Profondeur du produit: 75 mm
Pour conduit Ø: 20 mm, 25 mm
Expédition: 50
Afficher d'autres attributs
Fiche produit (PDF)

Tampon de transition pour gaines flexibles THFWG

Le tampon de transition pour gaines annelées THFWG convient pour les tubes M20 et M25. Il résiste à l‘arrachement des tubes. L‘ ouverture excentrique des tubes M20/M25 permet une pose des tubes apparents proche du mur.
  • Un seul article pour les tailles de tube M20/M25 encastrés et apparents
  • Optimal pour les armatures lourdes
  • Tube AP M20 et M25 pour pose proche du mur

Montage

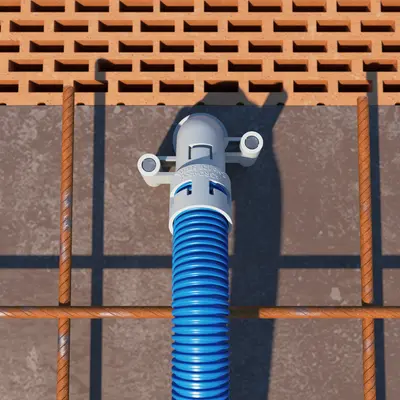

Clouez le tampon de transition vers la transition mur/plafond avec les clous pré-installés.
Clouez le tampon de transition vers la transition mur/plafond avec les clous pré-installés.
Les tubes de dimensions M20...
Les tubes de dimensions M20...
...et M25 peuvent être insérés par la même entrée combinée.
...et M25 peuvent être insérés par la même entrée combinée.
Possibilité de fixation additionnelle du tube sur le tenon.
Possibilité de fixation additionnelle du tube sur le tenon.

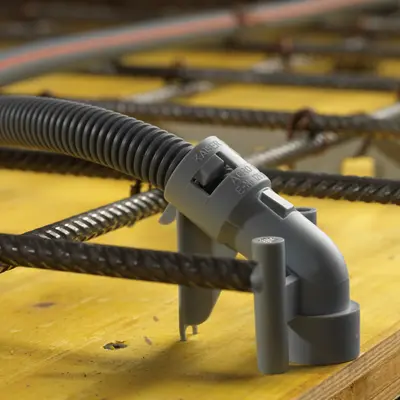

L'entrée se trouve au-dessus des fers à béton aussi en cas d'armature lourde.
L'entrée se trouve au-dessus des fers à béton aussi en cas d'armature lourde.

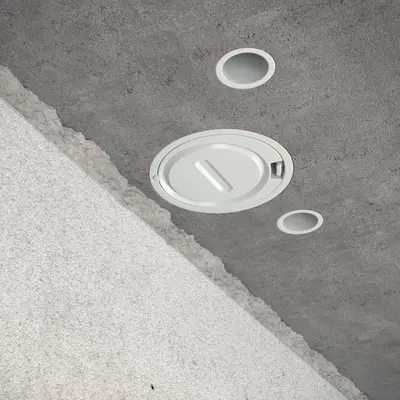

Le diaphragme ferme l'ouverture de manière fiable.
Le diaphragme ferme l'ouverture de manière fiable.

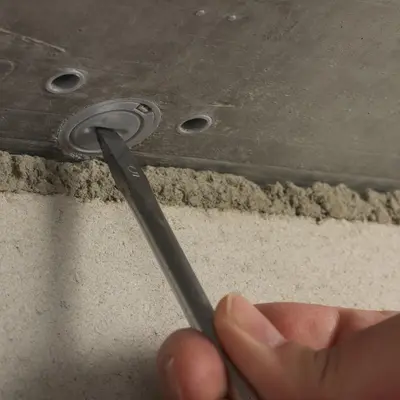

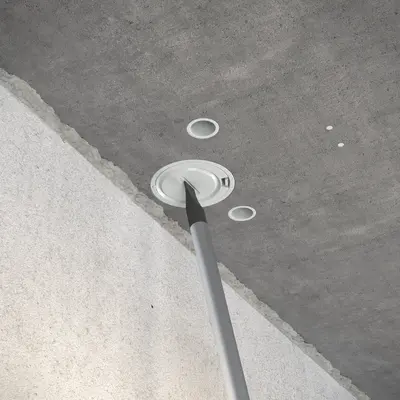

Pour les tubes M20, retirez le diaphragme à l'aide d'un tournevis.
Pour les tubes M20, retirez le diaphragme à l'aide d'un tournevis.

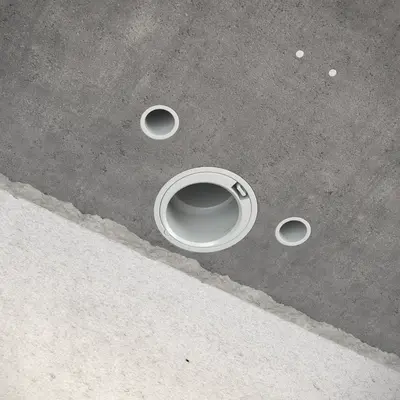

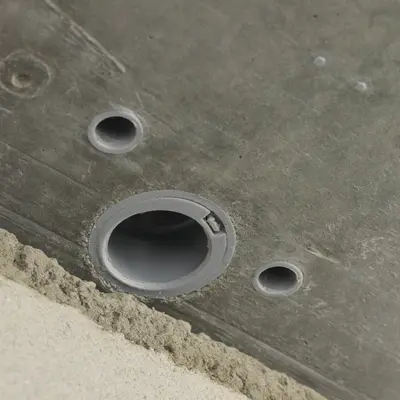

Vue après retrait du diaphragme pour M20.
Vue après retrait du diaphragme pour M20.

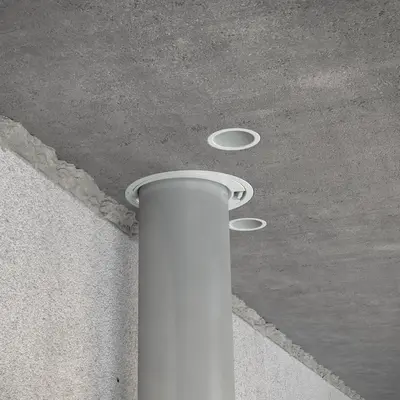

Les tubes apparents M20 sont posés près du mur.
Les tubes apparents M20 sont posés près du mur.

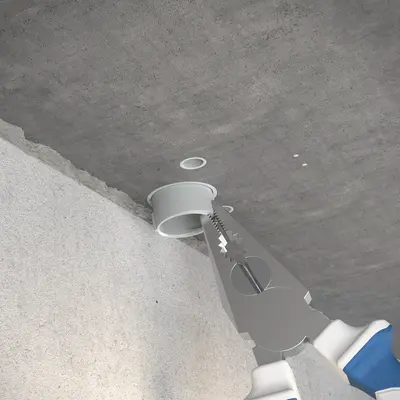

Enlever la bague extérieure pour les tubes M25
Enlever la bague extérieure pour les tubes M25

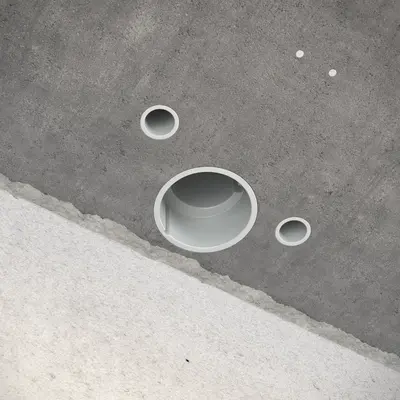

Vue après retrait de la bague extérieure pour M25.
Vue après retrait de la bague extérieure pour M25.

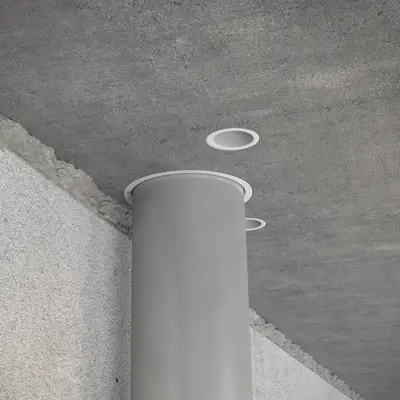

Les tubes apparents M25 sont posés près du mur.
Les tubes apparents M25 sont posés près du mur.

Montage

Clouez le tampon de transition vers la transition mur/plafond avec les clous pré-installés.
Clouez le tampon de transition vers la transition mur/plafond avec les clous pré-installés.
Les tubes de dimensions M20...
Les tubes de dimensions M20...
...et M25 peuvent être insérés par la même entrée combinée.
...et M25 peuvent être insérés par la même entrée combinée.
Possibilité de fixation additionnelle du tube sur le tenon.
Possibilité de fixation additionnelle du tube sur le tenon.
L'entrée se trouve au-dessus des fers à béton aussi en cas d'armature lourde.
L'entrée se trouve au-dessus des fers à béton aussi en cas d'armature lourde.
Le diaphragme ferme l'ouverture de manière fiable.
Le diaphragme ferme l'ouverture de manière fiable.
Pour les tubes M20, retirez le diaphragme à l'aide d'un tournevis.
Pour les tubes M20, retirez le diaphragme à l'aide d'un tournevis.
Vue après retrait du diaphragme pour M20.
Vue après retrait du diaphragme pour M20.
Les tubes apparents M20 sont posés près du mur.
Les tubes apparents M20 sont posés près du mur.
Enlever la bague extérieure pour les tubes M25
Enlever la bague extérieure pour les tubes M25
Vue après retrait de la bague extérieure pour M25.
Vue après retrait de la bague extérieure pour M25.
Les tubes apparents M25 sont posés près du mur.
Les tubes apparents M25 sont posés près du mur.

Dimensions / Forme

Longueur du produit:
61 mm
Largeur du produit:
78 mm
Profondeur du produit:
75 mm

Raccords / introductions

Pour conduit Ø:
20 mm, 25 mm

Montage / Installation

Type de montage:
BB (construction massive)

Sécurité / propriétés

Application spéciale:
béton coulé sur place
