Boîte d'encastrement pour planches fines

similar

Boîte d’encastrement pour planches fines
N° d'article 9061-78
  • pour les murs avec une petite cavité à partir de 35 mm
  • pour les planches fines
  • mutuellement combinables

Boîte d'encastrement pour planches fines

Pour les murs à panneaux minces ou les petites cavités, un boîtier d'appareil est disponible dans la gamme: grâce à sa profondeur d'installation de seulement 35 mm et à la technologie de serrage zéro qui assure une fixation durable, il convient particulièrement aux murs à espace limité ou aux parois minces.
  • Avec la technologie zéro tension pour les planches fines
  • Faible profondeur d'installation de 35 mm
  • Entrées de câbles avec rétention de câble intégrée
  • Vis à tête fraisée plate
  • Pour les câbles jusqu'à Ø 11,5 mm

Exemples d'utilisation

La boîte est particulièrement adaptée aux murs à espace limité ou aux parois minces.
La boîte est particulièrement adaptée aux murs à espace limité ou aux parois minces.

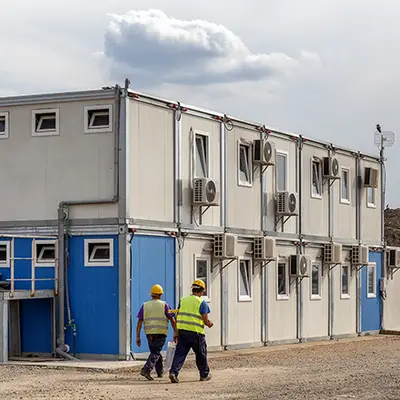

En outre, l'utilisation dans les conteneurs...
En outre, l'utilisation dans les conteneurs...
...ou de construction navale.
...ou de construction navale.

Instructions d'application

6 entrées avec rétention de câble intégrée pour les câbles de Ø 4 - 11,5 mm.
6 entrées avec rétention de câble intégrée pour les câbles de Ø 4 - 11,5 mm.
Le marquage des ouvertures facilite l'attribution du bon diamètre.
Le marquage des ouvertures facilite l'attribution du bon diamètre.
Vis à tête fraisée plate pour une faible hauteur d'installation.
Vis à tête fraisée plate pour une faible hauteur d'installation.

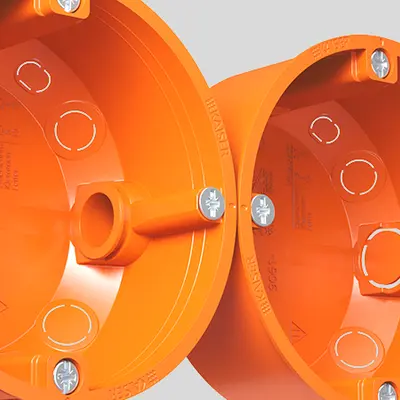

Combinaisons possibles et câblage traversant entièrement isolé avec pièce de raccordement ronde.
Combinaisons possibles et câblage traversant entièrement isolé avec pièce de raccordement ronde.
La technologie spéciale de serrage zéro assure un maintien durable.
La technologie spéciale de serrage zéro assure un maintien durable.
Pour les lambris fins en bois, en plâtre ou en tôle.
Pour les lambris fins en bois, en plâtre ou en tôle.
La plage de serrage s'étend de 0,2 à 30 mm.
La plage de serrage s'étend de 0,2 à 30 mm.

Dimensions / Forme

Ø du produit:
68 mm
Profondeur du produit:
35 mm
Ouverture d'installation (paroi/plafond) Ø:
68 mm
Ø du trou de perçage/fraisage:
68 mm

Raccords / introductions

Nombre d'entrées:
6

Montage / Installation

Épaisseur de plaque minimale:
0.2 mm
Épaisseur de plaque max.:
30 mm
Type de montage:
HW (construction sèche/construction légère)
