Quickbox® Maxi Schallschutzdose

accessories

Dichtstopfen ECON® M20
Artikel-Nr. 1040-20
E-Nr 126573020
  • Zuverlässiges Abdichten von Elektroinstallationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • Dauerelastischer Kunststoff
Dichtstopfen ECON® M25
Artikel-Nr. 1040-25
E-Nr 126573030
  • Zuverlässiges Abdichten von Elektroinstallationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • Dauerelastischer Kunststoff

tools

Universal-Öffnungsschneider für Kunststoffe
Artikel-Nr. 1085-80
E-Nr 983228469
  • Zum Herstellen passgenauer Einführungen
  • Für Kleinspannungsleitungen von Ø 4 - 7,5 mm
  • Für Leitungen NYM bis 5 x 2,5 oder 7 x 1,5
  • Für Kabel NYY bis 5 x 2,5
  • Für DIN EN Rohre (biegsam) bis Aussen-Ø 20/25 mm
  • Mit Bitaufnahme 1/4" für Akkuschrauber

similar

Feller SNAPFIX kompatibel
Quickbox® Maxi 2x2
Artikel-Nr. 9799-77.04
E-Nr 372632209
  • Kompatibel mit Feller SNAPFIX®
  • Gerätedosen für Schallschutzwände in Gebäuden
  • Erhält die Schallschutzfunktion der Wand
  • Auch für gegenüberliegenden Einbau
  • Für Plattenstärke > 10 - 40 mm
  • Für Geräteschrauben Ø 3 mm
  • Max. Anzugsdrehmoment 0.5 Nm
  • Rohre müssen zwingend beidseitig mit Dichtstopfen verschlossen werden!

Quickbox® Maxi Schallschutzdose

Schallschutzdose für den Einsatz in Wänden mit erhöhten Anforderungen an den Schallschutz. Der massive Dosen­körper mit zusätzlicher Schallschutzummantelung absorbiert und reflektiert den Schall, so dass eine Beeinträchtigung in benachbarten Räumen ausgeschlossen wird und der Schallschutz so bestehen bleibt, als wären keine Installationsdosen eingebaut.
  • Kompatibel mit Feller SNAPFIX®
  • Rohreinführungen bis M25
  • Erhält die Schallschutzfunktion der Wand
  • Auch für gegenüberliegenden Einbau
  • Nachträgliche Installation möglich
  • Einbau bis 3x2 Kombination

Montage Quickbox® Schallschutzdosen Maxi

Installationsöffnung Ø 83 mm mit einem Fräser (z. B. Bi-Metall-Fräser Art.-No. 1082-84) erstellen.
Installationsöffnung Ø 83 mm mit einem Fräser (z. B. Bi-Metall-Fräser Art.-No. 1082-84) erstellen.
Passgenaue Einführungen für Rohre erstellen.
Passgenaue Einführungen für Rohre erstellen.

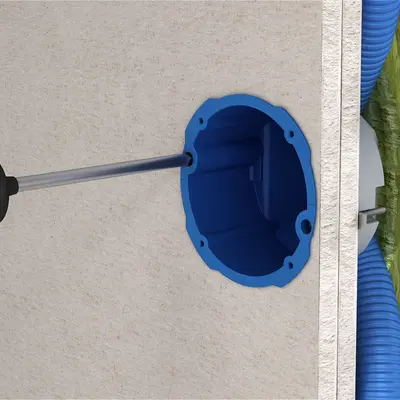

Dose mit den zwei vormontierten FX4-Schrauben befestigen.
Dose mit den zwei vormontierten FX4-Schrauben befestigen.

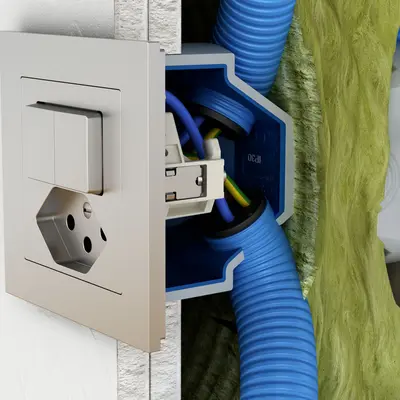

Dichtstopfen müssen zwingend beidseitig der Rohre montiert werden, damit der Schallschutz gewährleistet werden kann.
Montage Dichtstopfen!
Dichtstopfen müssen zwingend beidseitig der Rohre montiert werden, damit der Schallschutz gewährleistet werden kann.

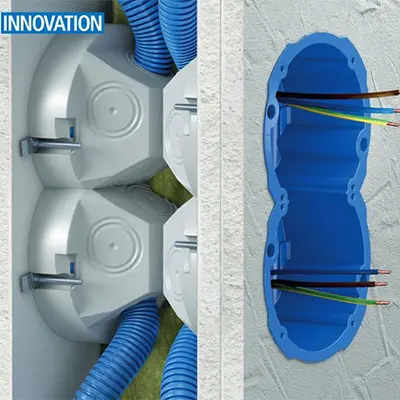

Einbaubeispiele

Vergleich der Schalldämmmasse

Die innovative Quickbox® Schallschutz sichert die baulichen Anforderungen an Schallschutzwände trotz Installationsöffnungen. Die speziell entwickelte Quickbox® Schallschutz mit Schallschutz- ummantelung absorbiert und reflektiert den Schall vollständig. Es gibt keinen messbaren Unterschied zur nicht geöffneten Wand. Leichtbauwand (2schalig, je 3fach beplankt) mit Schallschutzdose.
Vergleich der Schalldämmmasse
(1) Wand, ohne Einbauten, 78 dB | (2) Wand mit Schallschutzdose (9799-77), 78 dB

Hinweis

Endmontage von gewissen UP-Apparaten bei unverputzten Oberflächen: Aufgrund des aufliegenden Halterandes der Dose kann eine kleine Fuge zwischen Abdeckung und Wandoberfläche entstehen. Bei unverputzten Oberflächen empfiehlt sich die Versenkung des Halterandes der Dose in die Wand, um etwaige Fugen zu vermeiden.

Masse / Form

Produkt Ø:
83 mm
Produkt Länge:
205 mm
Produkt Breite:
145 mm
Produkt Tiefe:
73.5 mm
Einbauöffnung (Wand/Decke) Ø:
83 mm
Bohrer-/Fräsloch-Ø:
83 mm

Anschlüsse / Einführungen

Anzahl Einführungen:
4
Für Rohr Ø:
25 mm

Montage / Installation

Montageart:
HW (Trockenbau/Leichtbauweise)

Sicherheit / Eigenschaften

Spezielle Anwendung:
Schallschutz
Quickbox® Schallschutz.
Broschüre

Quickbox® Schallschutz.

Elektro-Installation in Schallschutzwänden.

5 MB
