Effiziente Installation und erhöhte Sicherheit dank innovativer zweiteiliger Konstruktion.
- Die Rohreinführungen sind gegen ungewolltes Öffnen durch schwingende Bewehrungseisen und Tritte gesichert - Offene Rohreinführungen werden beim Kontrollgang gut erkannt, da die UP-Abzweigdose zweifarbig ist - Horizontale und vertikale Öffnungen in der Dichtmembrane, damit das Markierungskreuz auf der Schalung durch die Membrane ersichtlich ist - Zweiteilige Konstruktion
Open Cadenas Modal
  • Die Rohreinführungen sind gegen ungewolltes Öffnen durch schwingende Bewehrungseisen und Tritte gesichert
  • Offene Rohreinführungen werden beim Kontrollgang gut erkannt, da die UP-Abzweigdose zweifarbig ist
  • Horizontale und vertikale Öffnungen in der Dichtmembrane, damit das Markierungskreuz auf der Schalung durch die Membrane ersichtlich ist
  • Zweiteilige Konstruktion
Mehr lesen Weniger lesen

UP-Abzweigdose 115 mm für KRFG-Rohre mit integriertem Trafotunnel

AGRO AG
Artikel-Nr.: 9907.30
E-Nr: 155011298
EAN: 7611614482217
SZ
CE
Produkt Länge: 380 mm
Produkt Breite: 115 mm
Produkt Tiefe: 115 mm
Für Rohr Ø: 20 mm, 40 mm
Installationsöffnung (für Geräte) Länge: 230 mm
Installationsöffnung (für Geräte) Breite: 50 mm
Versand: 5
Weitere Attribute anzeigen
Produktdatenblatt (PDF)

accessories

- Konform nach EN 60670-1 - UV-beständig
Steckdeckel mit Diagonalsteg, RAL 9010
Artikel-Nr. 9909.22
E-Nr 155910028
  • Konform nach EN 60670-1
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - UV-beständig
Steckdeckel mit Diagonalsteg, RAL 7047
Artikel-Nr. 9909.22.65
E-Nr 155910138
  • Konform nach EN 60670-1
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - UV-beständig
Steckdeckel mit Diagonalsteg, RAL 7012
Artikel-Nr. 9909.22.67
E-Nr 155910148
  • Konform nach EN 60670-1
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - UV-beständig
Steckdeckel mit Diagonalsteg, RAL 9005
Artikel-Nr. 9909.22.60
E-Nr 155910158
  • Konform nach EN 60670-1
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - Mit 2 isolierten und geprüften Zentrumsschrauben (L=40/70 mm) - UV-beständig
Steckdeckel mit Diagonalsteg, RAL 9010
Artikel-Nr. 9909.10
E-Nr 155910808
  • Konform nach EN 60670-1
  • Mit 2 isolierten und geprüften Zentrumsschrauben (L=40/70 mm)
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - Mit 2 isolierten und geprüften Zentrumsschrauben (L=40/70 mm) - UV-beständig
Steckdeckel mit Zentrumsbefestigung, RAL 9010
Artikel-Nr. 9909.20
E-Nr 155910018
  • Konform nach EN 60670-1
  • Mit 2 isolierten und geprüften Zentrumsschrauben (L=40/70 mm)
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - UV-beständig
Steckdeckel mit Eckbefestigung, RAL 9010
Artikel-Nr. 9909.12
E-Nr 155910408
  • Konform nach EN 60670-1
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - UV-beständig
Schraubdeckel mit Kunststoffschrauben, RAL 9010
Artikel-Nr. 9909.02
E-Nr 155910308
  • Konform nach EN 60670-1
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - UV-beständig
Schraubdeckel mit Metallschrauben, RAL 9010
Artikel-Nr. 9909.05
E-Nr 155910508
  • Konform nach EN 60670-1
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - UV-beständig
Deckel mit Steckdose Typ 13, RAL 9010
Artikel-Nr. 9909.02.13
E-Nr 155990108
  • Konform nach EN 60670-1
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - UV-beständig
Deckel mit Steckdose Typ 15, RAL 9010
Artikel-Nr. 9909.02.15
E-Nr 155990208
  • Konform nach EN 60670-1
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - UV-beständig
Deckel mit Steckdose Typ 23, RAL 9010
Artikel-Nr. 9909.02.23
E-Nr 155990408
  • Konform nach EN 60670-1
  • UV-beständig
Mehr erfahren
- Konform nach EN 60670-1 - UV-beständig
Deckel mit Steckdose Typ 25, RAL 9010
Artikel-Nr. 9909.02.25
E-Nr 155990508
  • Konform nach EN 60670-1
  • UV-beständig
Mehr erfahren
- Mit vollflächiger Neoprendichtung - Deckelbefestigung mit beiliegenden Schrauben, nicht rostend
Feuchtraumdeckel
Artikel-Nr. 9909.03
E-Nr 155900098
  • Mit vollflächiger Neoprendichtung
  • Deckelbefestigung mit beiliegenden Schrauben, nicht rostend
Mehr erfahren
- Zur Erhöhung der Dosentiefe oder für Unterdeckenisolation - Mehrfachverlängerung möglich - Mit 2 Befestigungsschrauben
Aufsatzrahmen 12 mm zu Abzweigdosen 9907 / 9907.21
Artikel-Nr. 9907.68
E-Nr 155992198
  • Zur Erhöhung der Dosentiefe oder für Unterdeckenisolation
  • Mehrfachverlängerung möglich
  • Mit 2 Befestigungsschrauben
Mehr erfahren
- Zur Erhöhung der Dosentiefe oder für Unterdeckenisolation - Mehrfachverlängerung möglich - Mit 2 Befestigungsschrauben
Aufsatzrahmen 45 mm zu UP-Abzweigdose 9907 / 9907.21
Artikel-Nr. 9907.68.45
E-Nr 155992298
  • Zur Erhöhung der Dosentiefe oder für Unterdeckenisolation
  • Mehrfachverlängerung möglich
  • Mit 2 Befestigungsschrauben
Mehr erfahren
- Ermöglicht die Befestigung an der Bewehrung - Für UP-Abzweigdosen 9907.10 und 9907.10.21 - Für UP-Schlaufkasten 9916 und 9917
Prefix® 2er-Flügelset
Artikel-Nr. 9940.20
E-Nr 155901308
  • Ermöglicht die Befestigung an der Bewehrung
  • Für UP-Abzweigdosen 9907.10 und 9907.10.21
  • Für UP-Schlaufkasten 9916 und 9917
Mehr erfahren
DIAGONALSTEG
DIAGONALSTEG
Artikel-Nr. 9907.60
E-Nr 155910128
Mehr erfahren

Effiziente Installation und erhöhte Sicherheit dank innovativer zweiteiliger Konstruktion.

Entdecken Sie unser neuestes Produkt, die UP-Abzweigdose mit integriertem Trafotunnel, um den Trend effizienter Beleuchtung mit LED-Leuchtbändern in Wohnungsinstallationen zu unterstützen. Dieses Produkt verfügt über alle bewährten Eigenschaften der bereits erfolgreichen 9907.20 Serie. Der spezielle Trafotunnel kann Treiber für LED-Leuchtbänder bis zu einer Grösse von 230 x 50 x 35 mm aufnehmen. Insbesondere in den Bereichen wie Duschen, Bädern oder Gängen, wo LED-Beleuchtungen eine wichtige Rolle spielen, bietet die UP-Abzweigdose mit dem Trafotunnel eine ideale Lösung. Elektroplaner können die Integration von LED-Leuchtbänder in ihre Planungen mit Leichtigkeit berücksichtigen, da dieser Artikel speziell dafür konzipiert ist. Dies gewährleistet dem Elektroinstallateur eine sichere, zuverlässige und flexible Installation.

Verarbeitungshinweise zu UP-Abzweigdose mit Trafotunnel 9907.30

Frontteil mit den vier vormontierten Nägeln auf der Schalung ausrichten und befestigen.
Frontteil mit den vier vormontierten Nägeln auf der Schalung ausrichten und befestigen.

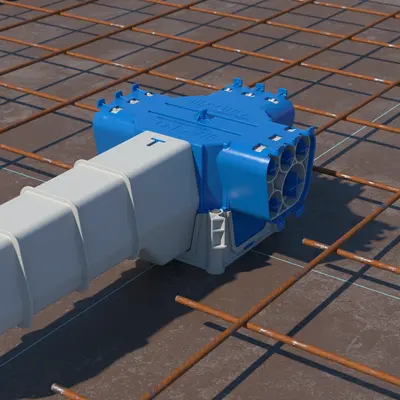

Oberteil der Abzweigdose auf dem Frontteil einrasten.
Oberteil der Abzweigdose auf dem Frontteil einrasten.

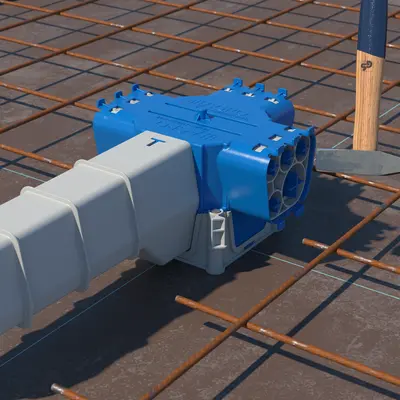

Die benötigten Rohreinführungen mit dem Hammer öffnen.
Die benötigten Rohreinführungen mit dem Hammer öffnen.

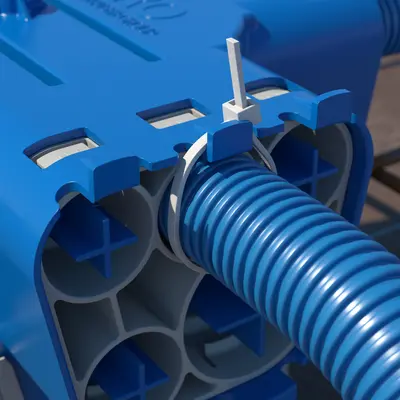

Abzweigdose verrohren und Rohre anschliessend mit Kabelbindern sichern.
Abzweigdose verrohren und Rohre anschliessend mit Kabelbindern sichern.
Trafotunnel mit Kabelbinder sichern, um ein Aufschwimmen zu verhindern.
Trafotunnel mit Kabelbinder sichern, um ein Aufschwimmen zu verhindern.

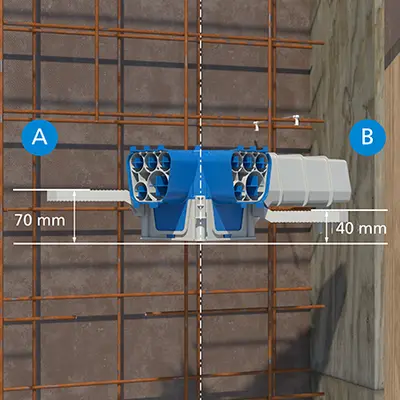

Für die sichere Installation in der Wandschalung das Prefix® 2er-Flügelset Art.-No. 9940.20 verwenden.
Für die sichere Installation in der Wandschalung das Prefix® 2er-Flügelset Art.-No. 9940.20 verwenden.

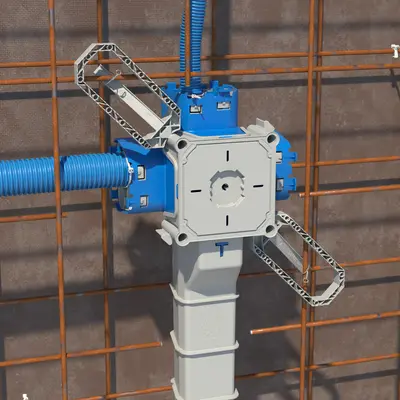

Für Montage in der Wandschalung ist der Trafotunnel nach unten auszurichten.
Für Montage in der Wandschalung ist der Trafotunnel nach unten auszurichten.
Nach dem Ausschalen die Membrane mit Hammer und gegebenenfalls mit Schraubendreher öffnen.
Nach dem Ausschalen die Membrane mit Hammer und gegebenenfalls mit Schraubendreher öffnen.
Treiber verdrahten und in den Trafotunnel schieben.
Treiber verdrahten und in den Trafotunnel schieben.
Bei Unterdeckenisolation können die Aufsatzrahmen (Art.-No. 9907.68 und 9907.68.45) verwendet werden. Bei Bedarf mehrfach.
Bei Unterdeckenisolation können die Aufsatzrahmen (Art.-No. 9907.68 und 9907.68.45) verwendet werden. Bei Bedarf mehrfach.
Für den sauberen Raumabschluss stehen diverse Deckel in verschiedenen Farben zur Verfügung.
Für den sauberen Raumabschluss stehen diverse Deckel in verschiedenen Farben zur Verfügung.

Masse / Form

Produkt Länge:
380 mm
Produkt Breite:
115 mm
Produkt Tiefe:
115 mm
Installationsöffnung (für Geräte) Länge:
230 mm
Installationsöffnung (für Geräte) Breite:
50 mm

Anschlüsse / Einführungen

Für Rohr Ø:
20 mm, 40 mm

Montage / Installation

Montageart:
BB (Massivbauweise)

Sicherheit / Eigenschaften

Spezielle Anwendung:
Ortbeton
Zertifikat

9907.30 UP-Abzweigdosen für KRFG-Rohre mit Trafotank

2.9 MB | 16.01.25
Herunterladen
Innovative UP-Abzweigdosen mit integriertem Trafotunnel für Betoninstallationen
Flyer

Innovative UP-Abzweigdosen mit integriertem Trafotunnel für Betoninstallationen

1.1 MB
