Boîte à encastrer dans le béton Prefix® 2.0
Compatible avec Feller SNAPFIX
- Compatible avec Feller SNAPFIX® - Pour vis de l'appareil Ø 3 mm - Couple de serrage max. 0.5 Nm
Open Cadenas Modal
  • Compatible avec Feller SNAPFIX®
  • Pour vis de l'appareil Ø 3 mm
  • Couple de serrage max. 0.5 Nm
En savoir plus Réduire le texte

Boîte d'encastrement dans le béton 1x1 Prefix® 2.0

AGRO AG
N° d'article: 9941
E-Nr: 372721309
EAN: 7611614334578
SZ
CE
Feller SNAPFIX comp.
Profondeur du produit: 90 mm
Nombre d'entrées: 12
Pour conduit Ø: 20 mm, 25 mm, 32 mm
Expédition: 15
Afficher d'autres attributs
Fiche produit (PDF)

similar

Compatible avec Feller SNAPFIX
- Compatible avec Feller SNAPFIX® - Pour vis de l'appareil Ø 3 mm - Couple de serrage max. 0.5 Nm
Boîte d'encastrement dans le béton Prefix® 2.0 2x1 NUP
N° d'article 9941.25
E-Nr 372722309
  • Compatible avec Feller SNAPFIX®
  • Pour vis de l'appareil Ø 3 mm
  • Couple de serrage max. 0.5 Nm
En savoir plus
Compatible avec Feller SNAPFIX
- Compatible avec Feller SNAPFIX® - Pour vis de l'appareil Ø 3 mm - Couple de serrage max. 0.5 Nm
Boîte d'encastrement dans le béton Prefix® 2.0 3x1 NUP
N° d'article 9941.35
E-Nr 372723309
  • Compatible avec Feller SNAPFIX®
  • Pour vis de l'appareil Ø 3 mm
  • Couple de serrage max. 0.5 Nm
En savoir plus

Boîte à encastrer dans le béton Prefix® 2.0

Boîte d'encastrement et boîte de raccordement pour applique avec technique d'installation Prefix® pour l'installation simple et rapide du côté du coffrage opposé, sans étaiement. La boîte d'une seule pièce avec 2 parties frontales intégrées exerce une forte pression sur le coffrage opposé grâce aux ailettes de montage à ressort, et assure ainsi le positionnement exact de la boîte et un aspect net des murs.
  • Compatible avec Feller SNAPFIX®
  • + 54 % de volume en plus
  • Gamme élargie 1x1, 2x1 NUP, 3x1
  • Une conception extrêmement stable
  • Soie apparente pour le plâtre sur la face de montage de l'appareil
  • Nervure d'espacement à l'extrémité de l'ailette

Montage

... cette partie frontale pour l'installation du dispositif, ou....
... cette partie frontale pour l'installation du dispositif, ou....
... placer cette partie frontale en guise de sortie Ø 30 mm, par exemple pour un luminaire.
... placer cette partie frontale en guise de sortie Ø 30 mm, par exemple pour un luminaire.
Vous pouvez créer facilement des entrées de tube avec le couteau ou le coupeur d'ouverture (Art.-No. 1085-80).
Vous pouvez créer facilement des entrées de tube avec le couteau ou le coupeur d'ouverture (Art.-No. 1085-80).
Engagez le couvercle correctement. Préfixer la boîte dans l'armature à l'aide des ailes Prefix®. Les marquages permettent l'alignement horizontal et vertical et vous avez les deux mains libres pour...
Engagez le couvercle correctement. Préfixer la boîte dans l'armature à l'aide des ailes Prefix®. Les marquages permettent l'alignement horizontal et vertical et vous avez les deux mains libres pour...
... fixer la boîte à l'armature avec du fil à ligaturer. Nous recommandons la fixation à l'armature au moyen de fil à ligaturer pour assurer le maintien en place.
... fixer la boîte à l'armature avec du fil à ligaturer. Nous recommandons la fixation à l'armature au moyen de fil à ligaturer pour assurer le maintien en place.
À présent, on peut introduire et fixer les tubes.
À présent, on peut introduire et fixer les tubes.
Prenez en considération la chape de béton !
Prenez en considération la chape de béton !
Faites pivoter le Prefix® une fois autour de son axe longitudinal pour les chapes de béton de 45 à 60 mm.
Faites pivoter le Prefix® une fois autour de son axe longitudinal pour les chapes de béton de 45 à 60 mm.
Exemple d'installation Prefix® boîte à encastrer 2x1.
Exemple d'installation Prefix® boîte à encastrer 2x1.
Exemple d'installation Prefix® boîte à encastrer 3x1.
Exemple d'installation Prefix® boîte à encastrer 3x1.

Dimensions / Forme

Profondeur du produit:
90 mm

Raccords / introductions

Nombre d'entrées:
12
Pour conduit Ø:
20 mm, 25 mm, 32 mm

Montage / Installation

Type de montage:
BB (construction massive)

Sécurité / propriétés

Application spéciale:
béton coulé sur place

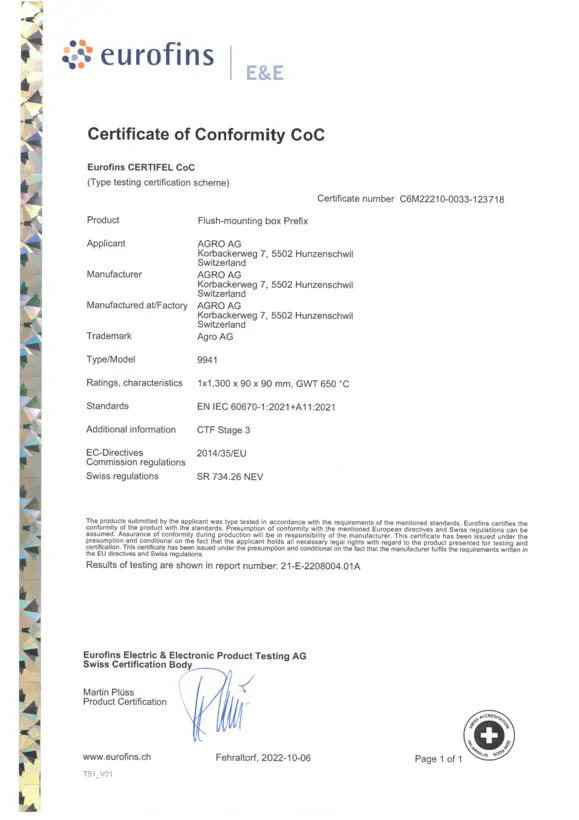

Certificat

9941

3.9 MB | 23/10/2025
Télécharger
Instructions

Boîte encstrée 1x1 Prefix pour béton.

Boîte encastrée 1x1 Prefix pour installations électriques dans le béton apparent.

2.4 MB | 13/11/2019
Télécharger
Prefix® 2.0 Boîte à encastrer dans béton
Dépliant

Prefix® 2.0 Boîte à encastrer dans béton

La nouvelle boîte d'installation à encastrée dans le béton simple et rapide.

1.2 MB
