Installation efficace et sûre grâce à la construction en deux parties
- Protection des introductions de gaine contre l’ouverture involontaire par des fers à béton oscillants et les foulées - Boîte de dérivation ENC bicolore facilitant la reconnaissance des introductions de gaine lors des rondes de contrôle - Ouvertures horizontales et verticales dans la membrane d’étanchéité, assurant la visibilité à travers la membrane de la croix de repérage sur le coffrage - Construction en deux parties - Variante avec tunnel (Art.-No. 9907.30) pour y loger un pilote de rubans à LEDs dans la construction d’habitation
Open Cadenas Modal
  • Protection des introductions de gaine contre l’ouverture involontaire par des fers à béton oscillants et les foulées
  • Boîte de dérivation ENC bicolore facilitant la reconnaissance des introductions de gaine lors des rondes de contrôle
  • Ouvertures horizontales et verticales dans la membrane d’étanchéité, assurant la visibilité à travers la membrane de la croix de repérage sur le coffrage
  • Construction en deux parties
  • Variante avec tunnel (Art.-No. 9907.30) pour y loger un pilote de rubans à LEDs dans la construction d’habitation
En savoir plus Réduire le texte

Boîte de dérivation encastrée 115 mm pour gaines flexibles THFG

Unbekannt
N° d'article: 9907.20
E-Nr: 155011198
EAN: 7611614482200
SZ
CE
Longueur du produit: 115 mm
Largeur du produit: 115 mm
Profondeur du produit: 115 mm
Pour conduit Ø: 20 mm, 40 mm
Expédition: 12
Afficher d'autres attributs
Fiche produit (PDF)

accessories

- Conforme à la norme EN 60670-1 - Résistant aux UV
Couvercle à enficher avec support diagonal
N° d'article 9909.22
E-Nr 155910028
  • Conforme à la norme EN 60670-1
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Résistant aux UV
Couvercle à enficher avec support diagonal
N° d'article 9909.22.65
E-Nr 155910138
  • Conforme à la norme EN 60670-1
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Résistant aux UV
Couvercle à enficher avec support diagonal
N° d'article 9909.22.67
E-Nr 155910148
  • Conforme à la norme EN 60670-1
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Résistant aux UV
Couvercle à enficher avec support diagonal
N° d'article 9909.22.60
E-Nr 155910158
  • Conforme à la norme EN 60670-1
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Avec 2 vis de centrale isolées et certifiées (L=40/70 mm) - Résistant aux UV
Couvercle à enficher avec support diagonal
N° d'article 9909.10
E-Nr 155910808
  • Conforme à la norme EN 60670-1
  • Avec 2 vis de centrale isolées et certifiées (L=40/70 mm)
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Avec 2 vis de centrale isolées et certifiées (L=40/70 mm) - Résistant aux UV
Couvercle à enficher avec fixation centrale
N° d'article 9909.20
E-Nr 155910018
  • Conforme à la norme EN 60670-1
  • Avec 2 vis de centrale isolées et certifiées (L=40/70 mm)
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Résistant aux UV
Couvercle à enficher avec fixation angulaire
N° d'article 9909.12
E-Nr 155910408
  • Conforme à la norme EN 60670-1
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Résistant aux UV
Couvercle à visser
N° d'article 9909.02
E-Nr 155910308
  • Conforme à la norme EN 60670-1
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Résistant aux UV
Couvercle à visser
N° d'article 9909.05
E-Nr 155910508
  • Conforme à la norme EN 60670-1
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Résistant aux UV
Couvercle avec prise de courant
N° d'article 9909.02.13
E-Nr 155990108
  • Conforme à la norme EN 60670-1
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Résistant aux UV
Couvercle avec prise de courant
N° d'article 9909.02.15
E-Nr 155990208
  • Conforme à la norme EN 60670-1
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Résistant aux UV
Couvercle avec prise de courant
N° d'article 9909.02.23
E-Nr 155990408
  • Conforme à la norme EN 60670-1
  • Résistant aux UV
En savoir plus
- Conforme à la norme EN 60670-1 - Résistant aux UV
Couvercle avec prise de courant
N° d'article 9909.02.25
E-Nr 155990508
  • Conforme à la norme EN 60670-1
  • Résistant aux UV
En savoir plus
- Avec joint en néoprène sur toute la surface - Fixation du couvercle avec les vis jointes, acier inoxydable
Couvercle pour locaux humides
N° d'article 9909.03
E-Nr 155900098
  • Avec joint en néoprène sur toute la surface
  • Fixation du couvercle avec les vis jointes, acier inoxydable
En savoir plus
- Pour augmenter la profondeur de la boîte ou pour installation dans l'isolation du faux-plafond - Rallonges multiples possibles - Avec deux vis de fixation
Cadre rehausseur 12 mm pour boîte de dérivation encastrée 9907 / 9907.21
N° d'article 9907.68
E-Nr 155992198
  • Pour augmenter la profondeur de la boîte ou pour installation dans l'isolation du faux-plafond
  • Rallonges multiples possibles
  • Avec deux vis de fixation
En savoir plus
- Pour augmenter la profondeur de la boîte ou pour installation dans l'isolation du faux-plafond - Rallonges multiples possibles - Avec deux vis de fixation
Cadre rehausseur 45 mm pour boîte de dérivation encastrée 9907 / 9907.21
N° d'article 9907.68.45
E-Nr 155992298
  • Pour augmenter la profondeur de la boîte ou pour installation dans l'isolation du faux-plafond
  • Rallonges multiples possibles
  • Avec deux vis de fixation
En savoir plus
- Permet la fixation sur l'armature - Pour boîtes de dérivation encastrées 9907.10 et 9907.10.21 - Pour boîte à boutons encastrée 9916 et 9917
Jeu d'ailettes Prefix®
N° d'article 9940.20
E-Nr 155901308
  • Permet la fixation sur l'armature
  • Pour boîtes de dérivation encastrées 9907.10 et 9907.10.21
  • Pour boîte à boutons encastrée 9916 et 9917
En savoir plus
Support diagonal
Support diagonal
N° d'article 9907.60
E-Nr 155910128
En savoir plus

Installation efficace et sûre grâce à la construction en deux parties

La boîte de dérivation ENC 9907.20 se démarque par de nombreuses fonctions innovantes, qui en font un choix idéal pour les installateurs électriciens. Un de ses aspects centraux est sa construction en deux parties, qui facilite un alignement et une installation optimales. La coiffe frontale se cloue facilement sur le coffrage, et assure un placement précis. La partie supérieure se clipse sur la coiffe frontale. D’autres caractéristiques répondent aux exigences des installations modernes comme, entre autres, les seize introductions combinées M20/25 et les quatre introductions combinées M32/40 pour gaines d’installation THFG.

Instructions de traitement

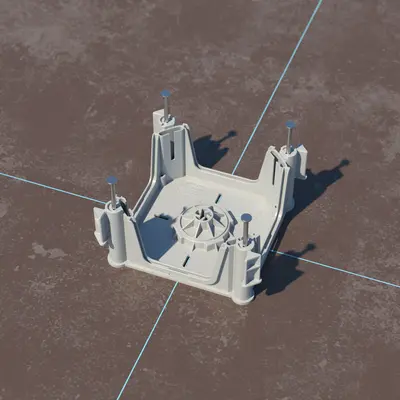

Aligner et fixer la coiffe frontale sur le coffrage au moyen des quatre clous prémontés.
Aligner et fixer la coiffe frontale sur le coffrage au moyen des quatre clous prémontés.

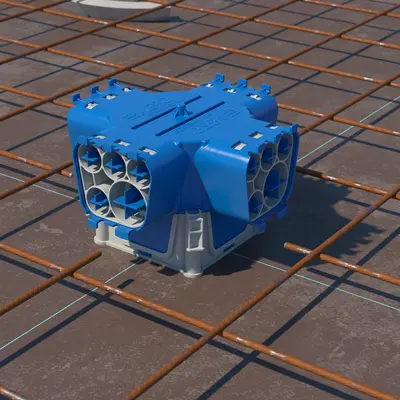

Clipser la partie supérieure de la boîte de dérivation sur la coiffe frontale.
Clipser la partie supérieure de la boîte de dérivation sur la coiffe frontale.

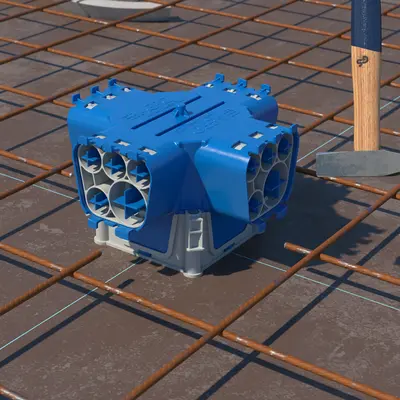

Ouvrir les introductions de gaine nécessaires avec un marteau.
Ouvrir les introductions de gaine nécessaires avec un marteau.

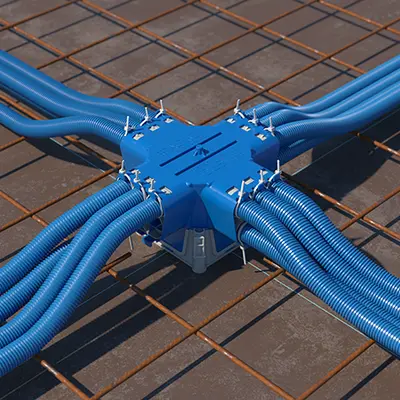

Poser les gaines pour la boîte de dérivation puis les fixer à l’aide de colliers serre-fils.
Poser les gaines pour la boîte de dérivation puis les fixer à l’aide de colliers serre-fils.

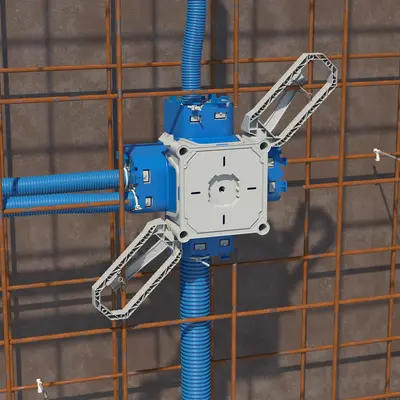

Utiliser le jeu de deux ailettes Prefix® Art.-No. 9940.20 pour une installation sûre dans le coffrage mural.
Utiliser le jeu de deux ailettes Prefix® Art.-No. 9940.20 pour une installation sûre dans le coffrage mural.

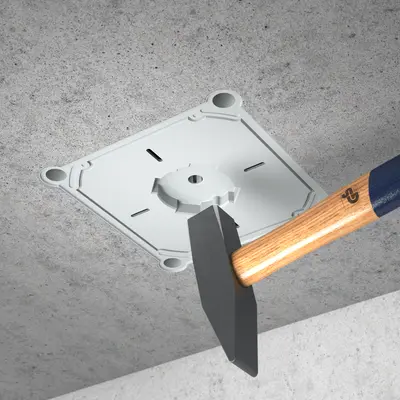

Après le décoffrage, ouvrir la membrane avec un marteau et, si nécessaire, avec un tournevis.
Après le décoffrage, ouvrir la membrane avec un marteau et, si nécessaire, avec un tournevis.

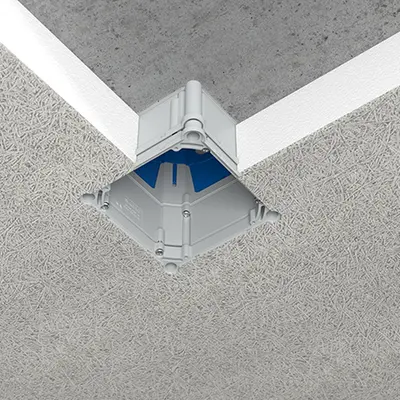

En présence d’'une isolation du faux plafond, il est possible d’'utiliser les cadres de rehausse (Art.-No. 9907.68 et 9907.68.45). Plusieurs fois, au besoin.
En présence d’'une isolation du faux plafond, il est possible d’'utiliser les cadres de rehausse (Art.-No. 9907.68 et 9907.68.45). Plusieurs fois, au besoin.
Divers couvercles en couleurs différentes sont disponibles pour assurer une finition propre.
Divers couvercles en couleurs différentes sont disponibles pour assurer une finition propre.

Dimensions / Forme

Longueur du produit:
115 mm
Largeur du produit:
115 mm
Profondeur du produit:
115 mm

Raccords / introductions

Pour conduit Ø:
20 mm, 40 mm

Montage / Installation

Type de montage:
BB (construction massive)

Sécurité / propriétés

Application spéciale:
béton coulé sur place
Certificat

9907.20 Boîte de dérivation encastrée pour gaines flexibles THFG

2.9 MB | 16/01/2025
Télécharger
Boîte de dérivation ENC innovantes pour installation dans le béton
Dépliant

Boîte de dérivation ENC innovantes pour installation dans le béton

De nombreuses fonctions novatrices.

1.4 MB
