Boîte pour coffrage à encastrer
- Matériaux : polyéthylène - Propriétés: Sans halogène - Température d‘application : -5 °C/+ 60 °C
Open Cadenas Modal
  • Matériaux : polyéthylène
  • Propriétés: Sans halogène
  • Température d‘application : -5 °C/+ 60 °C

Coffret de transition, 326 x 104 x 118 mm, en 2 parties
Coffret de transition pour construction en béton, béton coulé sur place et fabrication en usine, fixation sur coffrage et coffrage en acier
Boîte de montage en béton, modèle coffret de transition pour construction en béton, en plastique, avec deux logements pour aimant de retenue système (1299-69 ou 1299-70), avec surface de fixation adhésive et six clous en acier, juxtaposable, élément frontal rabattable, avec dix calottes à vis pour la fixation du couvercle
Longueur 250 mm, largeur 105 mm, profondeur 94 mm
Entrées combinées avec ouvertures à perforer pour conduits d'installation électrique (24 x 20/25 mm, 6 x 25/32 mm et 2 x 40 mm/50/63), indice de protection IP 30 selon DIN EN 60529, ignifuge selon DIN EN 60695 jusqu'à 650 °C, sans halogènes selon DIN VDE 0604-2-100, pour installation dans le béton coulé sur place et dans la fabrication en usine
En savoir plus Réduire le texte

Boîte pour coffrage à encastrer

Kaiser GmbH & Co.KG
N° d'article: 9914.10
E-Nr: 155006908
EAN: 7611614453767
SZ
CE
Longueur du produit: 326 mm
Largeur du produit: 104 mm
Profondeur du produit: 118 mm
Nombre d'entrées: 36
Pour conduit Ø: 20 mm, 25 mm, 32 mm, 40 mm, 63 mm, M50
Expédition: 10
Afficher d'autres attributs
Fiche produit (PDF)

accessories

- Matériaux : polyéthylène - Propriétés: Sans halogène - Température d‘application : -5 °C/+ 60 °C
Couvercle à visser en matière synthétique
N° d'article 9914.10.02
E-Nr 155917908
  • Matériaux : polyéthylène
  • Propriétés: Sans halogène
  • Température d‘application : -5 °C/+ 60 °C
En savoir plus
- Matériaux : aluminium anodisé - Joint d'étanchéité : CR néoprène
Couvercle humide alu
N° d'article 9914.10.03
E-Nr 155902398
  • Matériaux : aluminium anodisé
  • Joint d'étanchéité : CR néoprène
En savoir plus
- Matériaux : polyéthylène - Propriétés: Sans halogène - Température d‘application : -5 °C/+ 60 °C
Cadre de rehausse pour 9914.10
N° d'article 9914.10.68
E-Nr 155992698
  • Matériaux : polyéthylène
  • Propriétés: Sans halogène
  • Température d‘application : -5 °C/+ 60 °C
En savoir plus
Nouveau
- Pour un positionnement correct lors d'une fabrication automatisée ou manuelle - Avec sécurité anti-rotation pour boîtes d'appareillage - Adhérence 500 N (50 kg) - Utilisable avec les articles suivants : - Boîtier d'encastrement HaloX® / Art.-No. 1282-74/-75/-76 et 1283-74/-76 - Boîtes de jonction d'appareils B² / Art.-No. 1262-06, 1263-06, 1264-06 - Grande boîte pour plafond en plaques 115 / Art.-No. 1227-16 - Passe-fils d'extrémité et de transition / Art.-No. 1261-82/-83/-84 - Coude mural et de plafond 30° / Art.-No. 1261-92/-93/-94
Aimant de retenue du système
N° d'article 1299-69
  • Pour un positionnement correct lors d'une fabrication automatisée ou manuelle
  • Avec sécurité anti-rotation pour boîtes d'appareillage
  • Adhérence 500 N (50 kg)
  • Utilisable avec les articles suivants :
  • Boîtier d'encastrement HaloX® / Art.-No. 1282-74/-75/-76 et 1283-74/-76
  • Boîtes de jonction d'appareils B² / Art.-No. 1262-06, 1263-06, 1264-06
  • Grande boîte pour plafond en plaques 115 / Art.-No. 1227-16
  • Passe-fils d'extrémité et de transition / Art.-No. 1261-82/-83/-84
  • Coude mural et de plafond 30° / Art.-No. 1261-92/-93/-94
En savoir plus

tools

- Pour l'installation dans le béton - Pour pratiquer les orifices d'entrée des tuyaux - Adaptable aux tournevis accu
Foret étagé
N° d'article 1284-32
E-Nr 983154009
  • Pour l'installation dans le béton
  • Pour pratiquer les orifices d'entrée des tuyaux
  • Adaptable aux tournevis accu
En savoir plus

Boîte pour coffrage à encastrer

La nouvelle boîte pour coffrage à encastrer dans le béton sert principalement à unir des gaines de différentes grandeurs via des distributions de courant et des goulottes. Elle peut être équipée des accessoires suivants : couvercles à visser en matière synthétique et couvercles humides en aluminium anodisé. Chacun de ces couvercles est fourni avec six vis en métal. Les vis pour les couvercles humides sont en métal inoxydable. Le cadre de rehausse permet le franchissement de la distance de la dalle en béton brut au plafond de finition en cas d›isolation ultérieure du faux plafond. L’avantage du cadre rehausseur est sa superposabilité et vissabilité multiples, offrant la possibilité d’adapter l’installation à diverses épaisseurs d’isolation. L’utilisation du couvercle à visser en matière synthétique avec vis permet une fixation nette et sûre en zone sèche. Le couvercle humide permet une utilisation aux locaux humides.
  • La coiffe frontale peut se clouer sur le coffrage avant la pose des gaines
  • À aligner en nombre à volonté
  • Moins de déformation en clouant grâce aux clous courts
  • La partie supérieure peut s’encliqueter sur la coiffe frontale
  • Clous préassemblés fournis
  • Nombreuses entrées de gaine tracées, deux entrées M63 max. par la face avant

Exemples d'application

Boîte pour coffrage à encastrer dans le béton pour regrouper des gaines de différentes grandeurs via les distributions de courant …
Boîte pour coffrage à encastrer dans le béton pour regrouper des gaines de différentes grandeurs via les distributions de courant …
... et les chemins de câble.
... et les chemins de câble.

Instructions de traitement

Fixer la coiffe frontale sur le coffrage au moyen des six clous prémontés.
Fixer la coiffe frontale sur le coffrage au moyen des six clous prémontés.

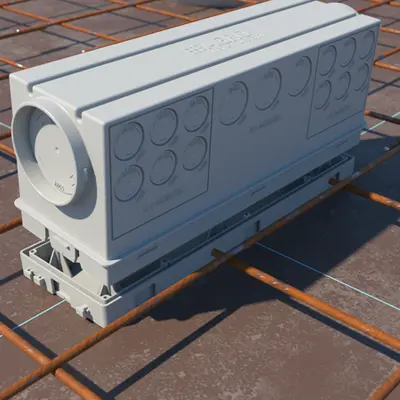

Encliqueter la boîte pour coffrage à encastrer sur la coiffe frontale.
Encliqueter la boîte pour coffrage à encastrer sur la coiffe frontale.
Plusieurs boîtes pour coffrage à encastrer peuvent être juxtaposées si besoin. Les boîtes pour coffrage à encastrer peuvent être reliées entre elles en ouvrant les entrées latérales M40 à M63.
Plusieurs boîtes pour coffrage à encastrer peuvent être juxtaposées si besoin. Les boîtes pour coffrage à encastrer peuvent être reliées entre elles en ouvrant les entrées latérales M40 à M63.
Les entrées de gaine s’ouvrent avec une mèche étagée …
Les entrées de gaine s’ouvrent avec une mèche étagée …

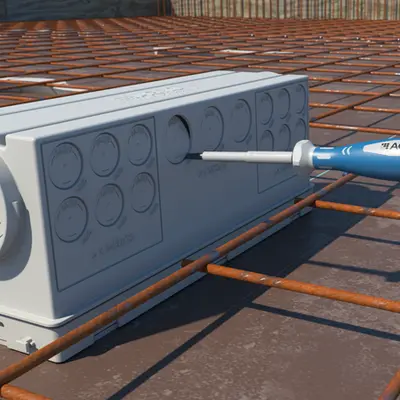

… ou avec un tournevis et un marteau.
… ou avec un tournevis et un marteau.

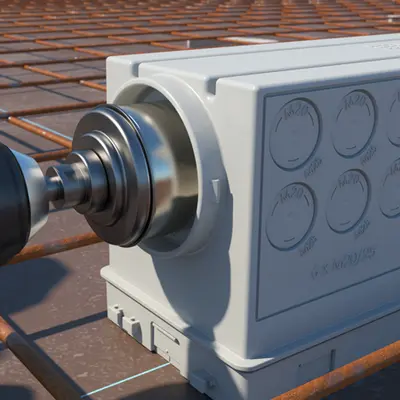

Ouvrez les entrées latérales M40 à M63 avec une scie-cloche.
Ouvrez les entrées latérales M40 à M63 avec une scie-cloche.

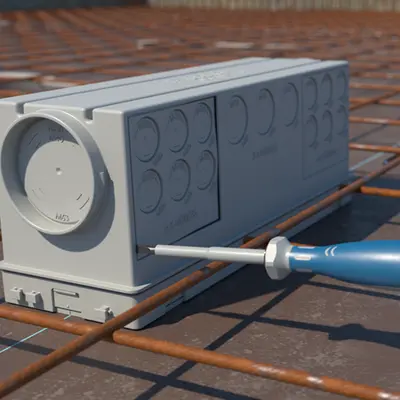

S’il faut introduire un grand nombre de gaines diverses, il est possible d’ouvrir quatre vastes segments avec un tournevis et un marteau.
S’il faut introduire un grand nombre de gaines diverses, il est possible d’ouvrir quatre vastes segments avec un tournevis et un marteau.
Après le décoffrage, ouvrir la membrane avec un marteau et, si nécessaire, avec un tournevis.
Après le décoffrage, ouvrir la membrane avec un marteau et, si nécessaire, avec un tournevis.
En présence d’isolation du faux plafond, il est possible d’utiliser le cadre de rehausse (Art.-No. 9914.10.68). Plusieurs unités au besoin.
En présence d’isolation du faux plafond, il est possible d’utiliser le cadre de rehausse (Art.-No. 9914.10.68). Plusieurs unités au besoin.
Le couvercle à visser en matière synthétique (Art.-No. 9914.10.02), fourni avec six vis, est à disposition pour une finition nette du logement.
Le couvercle à visser en matière synthétique (Art.-No. 9914.10.02), fourni avec six vis, est à disposition pour une finition nette du logement.
... ou le couvercle humide en aluminium (Art.-No. 9914.10.03) avec son dessus anodisé et six vis inoxydables fournies.
... ou le couvercle humide en aluminium (Art.-No. 9914.10.03) avec son dessus anodisé et six vis inoxydables fournies.

Exemples d'application

Nombreuses entrées pour les conduits de Ø 20 mm à Ø 63 mm.
Nombreuses entrées pour les conduits de Ø 20 mm à Ø 63 mm.
Le coffrets de transition central pour la sortie de plusieurs câbles, par exemple au-dessus d'une cloison légère...
Le coffrets de transition central pour la sortie de plusieurs câbles, par exemple au-dessus d'une cloison légère...
...ou de distribution électrique en saillie...
...ou de distribution électrique en saillie...
...ainsi que des systèmes de guidage de conduites.
...ainsi que des systèmes de guidage de conduites.

Instructions d'application

Fixation avec des clous en acier.
Fixation avec des clous en acier.
Fixation au moyen de l'aimant de retenue du système KAISER (n° art. 1299-69) ou de l'aimant de retenue du système KAISER PLUS (n° art. 1299-70).
Fixation au moyen de l'aimant de retenue du système KAISER (n° art. 1299-69) ou de l'aimant de retenue du système KAISER PLUS (n° art. 1299-70).
Fixation avec de la colle thermofusible.
Fixation avec de la colle thermofusible.
Si nécessaire, il est possible de juxtaposer plusieurs coffrets de transition centraux.
Si nécessaire, il est possible de juxtaposer plusieurs coffrets de transition centraux.

Dimensions / Forme

Longueur du produit:
326 mm
Largeur du produit:
104 mm
Profondeur du produit:
118 mm

Raccords / introductions

Nombre d'entrées:
36
Pour conduit Ø:
20 mm, 25 mm, 32 mm, 40 mm, 63 mm, M50

Montage / Installation

Type de montage:
BB (construction massive)

Sécurité / propriétés

Application spéciale:
béton coulé sur place
Certificat

9914.10 UP-Abzweigdose

1.4 MB | 09/07/2024
Télécharger
