Boîte de plafond HWD 30

Pour plafonds anti-incendie F30 - F90 (EI30 - EI90)
Pour plafonds anti-incendie F30 (EI30) sans isolation
Pour plafonds anti-incendie F60 (EI60) en cas d'équipement avec des matériaux isolants minéraux selon EN 13501 Partie 1
Pour les plafonds anti-incendie F90 (EI90) avec Rockwool / Termarock 100

Boîtier d'appareillage pour plafonds anti-incendie F30-F90 ou EI30-EI90, Boîte anti-incendie pour paroi creuse, modèle pour boîte de plafond selon DIN EN 60670/VDE 0606 et DIN 49073, en plastique, pour plafonds anti-incendie F30 ou EI30 sans matériau isolant, pour plafonds anti-incendie F60 ou EI60 avec matériau isolant minéral selon DIN 4102-17, pour plafonds anti-incendie F90 ou EI90 avec Rockwool / Termarock 100, certificat d'aptitude à l'emploi : homologation DIBT Z-19.21-1788, ouverture d'installation Ø 60 mm, ouverture d'installation Ø 74 mm, profondeur 54,5 mm, pour une épaisseur de plaque de 7 à 40 mm, avec 2 calottes à vis et 2 vis d’appareils Plus-Minus, repères d'introduction pour 4 conduites NYM, 4 entrées de câbles 3 x 1,5 mm² chacune, 3 x 2,5 mm² ou 5 x 1,5 mm², indice de protection IP 30 selon DIN EN 60529, ignifuge selon DIN EN 60695 jusqu'à 850 °C, sans halogènes selon DIN VDE 0604-2-100, pour installation dans des cloisons creuses

En savoir plus Réduire le texte

Boîtier de plafond HWD 30

Kaiser GmbH & Co.KG

N° d'article: 9463-50

E-Nr: 372632019

EAN: 4013456533479

Ø du produit: 74 mm

Profondeur du produit: 44 mm

Ouverture d'installation (paroi/plafond) Ø: 74 mm

Nombre d'entrées: 4

Ø du trou de perçage/fraisage: 74 mm

classe de résistance au feu: F 30, F 60, F 90

Sans halogènes: Oui

Homologation DIBT: Z-19.21-1788

Homologation ETA: ETA-18/0091

Emballage / Expédition: 10 / 100

Afficher d'autres attributs

Fiche produit (PDF)

accessories

- pour boîte d'isolation acoustique
- fonction d'isolation acoustique combinée à une boîte d'isolation acoustique

Couvercle de protection incendie HWD 30-120

N° d'article 1184-94

E-Nr 165950001

Pour les boîtes d’appareillage, les boîtes d’encastrement et les boîtes de plafond HWD 90, HWD B15, HWD 30 et HWD 68
Classe de résistance au feu conforme à la protection du plafond ou de la paroi (EI30-EI120)
Fonction EI30-EI120 combinée au boîtier d'appareillage/à la boîte d'encastrement HWD 90
Fonction EI30 combinée au coffret de branchement pour plafond HWD 30
Fonction EI30-EI60 combinée à la boîte d'appareillage/à la boîte d'encastrement HWD 68+

tools

Perçoir universel pour matières synthétiques

N° d'article 1085-80

E-Nr 983228469

Permet de réaliser des entrées précises
Pour câbles à très basse tension de Ø 4 - 7,5 mm
Pour câbles NYM jusqu'à 5 x 2,5 ou 7 x 1,5
Pour câbles NYY jusqu'à 5 x 2,5
Pour tubes DIN EN (flexibles) Ø extérieur maxi 20/25 mm
Avec porte-embout 1/4" pour tournevis accu

Informations sur les produits

Boîte de plafond HWD 30

Boîte de plafond HWD 30 pour une protection incendie sûre de F30 (EI30) à F90 (EI90). L'intumescence intégrée mousse immédiatement en cas d’incendie et obture l’ouverture au plafond. Même en cas d'installation ultérieure, la boîte de plafond HWD 30 garantit la sécurité.

Pour plafonds coupe-feu F30–F90 et EI30-EI90
Aucun coffrage nécessaire
Pour le montage des détecteurs de fumée, des détecteurs de mouvements, etc.
Utilisable comme coffret de branchement pour plafond avec un couvercle coupe-feu
Installation ultérieure également possible

Exemples d'application

La boîte de plafond HWD 30 permet, par exemple, d'installer des détecteurs de fumée et de présence ou des éclairages de sortie de secours à LED dans des plafonds coupe-feu sans compromettre la classe de résistance au feu.

Instructions d'application

Sans laine minérale, l'installation répond à la classe de résistance au feu EI30.

Avec la laine minérale conforme à EN 13501 Partie 1, l'installation résiste à un incendie jusqu'à une classe EI60, et avec l'isolant Rockwool/Termarock 100 jusqu'à la classe de résistance au feu EI90.

Installation de boîtes coupe-feu HWD 90 en parois creuses

Montage

Fraiser un orifice d’encastrement avec la couronne de fraisage PROFI (Art.-No. 1081-21), y compris l'aspiration de la poussière (Art.-No. 1088-50).

L’ouverture adaptée au câble est réalisée à l’aide du perçoir universel.

Fixation des boîtes au moyen de la technique pour parois creuses éprouvée et de la technique FX⁴.

Le couvercle coupe-feu bénéficie de la classe de résistance au feu EI30 avec les plafonds EI30, et de la classe de résistance au feu EI90 avec les plafonds EI90.

Données techniques

Dimensions / Forme

Ø du produit:: 74 mm
Profondeur du produit:: 44 mm
Ouverture d'installation (paroi/plafond) Ø:: 74 mm
Ø du trou de perçage/fraisage:: 74 mm

Raccords / introductions

Nombre d'entrées:: 4

Montage / Installation

Type de montage:: HW (construction sèche/construction légère), plafond creux

Sécurité / propriétés

Sans halogènes:: Oui
Application spéciale:: protection anti-incendie

Agréments / Certifications

classe de résistance au feu:: F 30, F 60, F 90
Homologation DIBT:: Z-19.21-1788
Homologation ETA:: ETA-18/0091

Certificats

Certificat

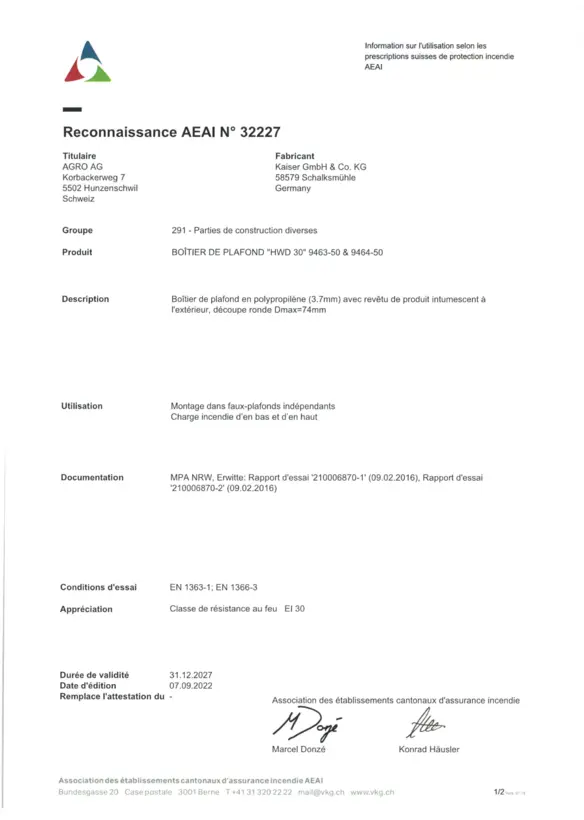

Homologation boîtier de plafond HWD 30

386.2 KB | 16/09/2022

Langues	de-CH	en-CH	fr-CH	it-CH
Téléchargement (386.2 KB)

Accessoires

Couvercle de protection incendie HWD 30-120

N° d'article 1184-94

E-Nr 165950001

Pour les boîtes d’appareillage, les boîtes d’encastrement et les boîtes de plafond HWD 90, HWD B15, HWD 30 et HWD 68
Classe de résistance au feu conforme à la protection du plafond ou de la paroi (EI30-EI120)
Fonction EI30-EI120 combinée au boîtier d'appareillage/à la boîte d'encastrement HWD 90
Fonction EI30 combinée au coffret de branchement pour plafond HWD 30
Fonction EI30-EI60 combinée à la boîte d'appareillage/à la boîte d'encastrement HWD 68+

Outils

Perçoir universel pour matières synthétiques

N° d'article 1085-80

E-Nr 983228469

Permet de réaliser des entrées précises
Pour câbles à très basse tension de Ø 4 - 7,5 mm
Pour câbles NYM jusqu'à 5 x 2,5 ou 7 x 1,5
Pour câbles NYY jusqu'à 5 x 2,5
Pour tubes DIN EN (flexibles) Ø extérieur maxi 20/25 mm
Avec porte-embout 1/4" pour tournevis accu
