Quickbox® ECON Pro

similar

Compatible avec Feller SNAPFIX
Quickbox® ECON Pro 1x1
N° d'article 9299-77
E-Nr 372641009
  • Compatible avec Feller SNAPFIX®
  • Pour une épaisseur de panneau de > 10 à 40 mm
  • Version étanche à l'air avec membranes d'étanchéité
  • Introductions de tubes sans outils
  • Pour Ø 20 mm et Ø 25 mm
  • Pas de joints d'ombre des couvertures
  • Entrée de tube pivotant à 90
Compatible avec Feller SNAPFIX
Quickbox® ECON Pro 2x1
N° d'article 9299-77.02
E-Nr 372641109
  • Compatible avec Feller SNAPFIX®
  • Pour une épaisseur de panneau de > 10 à 40 mm
  • Version étanche à l'air avec membranes d'étanchéité
  • Introductions de tubes sans outils
  • Pour Ø 20 mm et Ø 25 mm
  • Pas de joints d'ombre des couvertures
  • Entrée de tube pivotant à 90

Quickbox® ECON Pro

La boîte étanche à l'air pour murs creux Quickbox® ECON Pro assure l'étanchéité à l'air de l'installation électrique à un nouveau niveau. La patte d'ouverture innovante facilite l'installation et assure en même temps la rétention du conduit. Particulièrement facile à installer grâce à l'insertion sans outil des tuyaux, qui permet de les faire pivoter jusqu'à 90° pendant l'installation.
  • Compatible avec Feller SNAPFIX®
  • Insertion du tuyau sans outillage grâce à une patte d'ouverture innovante avec dispositif de retenue
  • Les tuyaux peuvent être pivotés jusqu'à 90° pendant l'installation
  • Membrane d'étanchéité élastique garantissant l'étanchéité à l'air
  • Plus de zones d'ombre avec des couvertures sur des surfaces lisses
  • Plus d'espace dans les combinaisons pour un câblage plus facile et plus rapide

Instructions d'application

La membrane d'étanchéité élastique de la technique ECON® s'adapte lorsque les tuyaux sont percés. Les flux d'air incontrôlés sont ainsi exclus.
La membrane d'étanchéité élastique de la technique ECON® s'adapte lorsque les tuyaux sont percés. Les flux d'air incontrôlés sont ainsi exclus.
L'introduction flexible et sans outil des tuyaux entraîne une simplification et une réduction considérables des travaux d'installation.
L'introduction flexible et sans outil des tuyaux entraîne une simplification et une réduction considérables des travaux d'installation.
Un renforcement autour de l'ouverture empêche la membrane de se déchirer tout en augmentant la rétention des tubes.
Un renforcement autour de l'ouverture empêche la membrane de se déchirer tout en augmentant la rétention des tubes.
Ouverture facile de l'introduction du tube grâce à la languette d'ouverture préformée.
Ouverture facile de l'introduction du tube grâce à la languette d'ouverture préformée.
Entrée de tube durablement étanche à l'air en M20 et M25.
Entrée de tube durablement étanche à l'air en M20 et M25.
Le tube peut être coudé jusqu'à 90° dans l'introduction…
Le tube peut être coudé jusqu'à 90° dans l'introduction…
...idéal pour une utilisation dans des structures murales minces et des niveaux d'installation.
...idéal pour une utilisation dans des structures murales minces et des niveaux d'installation.
Le marquage des ouvertures d'introduction facilite le choix correct de la taille de l'ouverture.
Le marquage des ouvertures d'introduction facilite le choix correct de la taille de l'ouverture.
Plus d'espace dans les combinaisons pour un câblage plus facile et plus rapide.
Plus d'espace dans les combinaisons pour un câblage plus facile et plus rapide.

Dimensions / Forme

Ø du produit:
83 mm
Longueur du produit:
205 mm
Largeur du produit:
83 mm
Profondeur du produit:
68 mm
Ouverture d'installation (paroi/plafond) Ø:
83 mm
Ø du trou de perçage/fraisage:
83 mm

Raccords / introductions

Nombre d'entrées:
8
Pour conduit Ø:
20 mm, 25 mm

Montage / Installation

Type de montage:
HW (construction sèche/construction légère)
Certificat

Rapport d'essai sur la perméabilité à l'air du Quickbox ECON Pro 9299-77.03

149.2 KB | 31/07/2024
Quickbox® ECON Pro

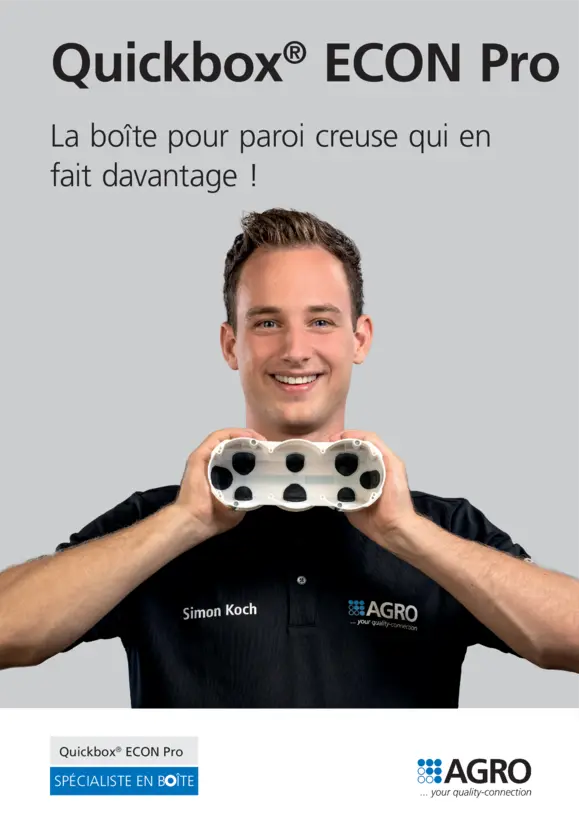

Dépliant
