Boîtiers coupe-feu encastrés
- Pour cloisons coupe-feu EI30-EI120 - Également pour épaisseurs de paroi résiduelles minimum ≤ 60 mm - Également pour une installation directement opposée - Avec 4 calottes à vis et 2 zones pour ergots d'accrochage
Open Cadenas Modal
  • Pour cloisons coupe-feu EI30-EI120
  • Également pour épaisseurs de paroi résiduelles minimum ≤ 60 mm
  • Également pour une installation directement opposée
  • Avec 4 calottes à vis et 2 zones pour ergots d'accrochage

Boîte d'encastrement pour parois de protection anti-incendie F30-F120 ou EI30-EI120, pour installation encastrée en maçonnerie, boîte anti-incendie encastrée, modèle boîte d'encastrement pour appareils selon DIN EN 60670/VDE 0606 et DIN 49073, en plastique, avec enrobage anti-incendie, ouverture d'installation Ø 60 mm, Ouverture d'installation Ø 82 mm, profondeur 60 mm, entr'axe 71 mm, indice de protection IP 20 selon DIN EN 60529, ignifuge selon DIN EN 60695 jusqu'à 650 °C, sans halogènes selon DIN VDE 0604-2-100, pour installation encastrée de protection anti-incendie, repères d'entrée pour conduites NYM et conduits EN (6 entrées de conduit jusqu'à 25 mm, 6 entrées de câble (3 x 1,5 mm², 3 x 2,5 mm² ou 5 x 1,5, 5 x 2,5 mm² ou 7 x 1,5 mm²), avec 4 calottes à vis et 2 zones pour ergots d'accrochage, sans vis d’appareils
En savoir plus Réduire le texte

Boîtiers coupe-feu encastrés

Kaiser GmbH & Co.KG
N° d'article: 1564-01
EAN: 4013456546233
Sans halogènes
Homologation DIBT
Homologation ETA
Enregistré auprès du VDE
CE
OEVE
Profondeur du produit: 60 mm
Nombre d'entrées: 6
Pour conduit Ø: 20 mm, 25 mm
classe de résistance au feu: EI 30, EI 120
Paroi d'insonorisation jusqu'à: 56
Sans halogènes: Oui
Homologation DIBT: Z-19.21-2413
Homologation ETA: ETA-18/0091
Emballage / Expédition: 10 / 100
Afficher d'autres attributs
Fiche produit (PDF)

accessories

- pour boîtier d’insonorisation - fonction d’insonorisation combinée à un boîtier d’insonorisation
Couvercle de protection incendie HWD 30-120
N° d'article 1184-94
  • pour les boîtiers d'appareillage, les boîtes d'encastrement et les boîtes de plafond HWD 90, HWD 30, HWD 68+, boîte en bois massif PROTECT® et B15 PROTECT®
  • classe de résistance au feu conforme à la protection du plafond ou de la paroi (F30-F120 et EI30 - EI120)
En savoir plus
- pour le repiquage entièrement isolé en cas de combinaisons - pour la réalisation de combinaisons hermétiques - pour les art. n° 9066-01/12, 9068-01, 9263-.., 9264-..
Raccords de connexion
N° d'article 9060-78
  • pour le repiquage entièrement isolé en cas de combinaisons
  • pour la réalisation de combinaisons hermétiques
  • pour les art. n° 9066-01/12, 9068-01, 9263-.., 9264-..
En savoir plus

tools

Perçoir universel pour matières synthétiques
Perçoir universel pour matières synthétiques
N° d'article 1085-80
  • permet de réaliser des entrées de câble et de tube précises
  • pour câbles à très basse tension de Ø 4 - 7,5 mm
  • pour câbles jusqu’à 5 x 2,5mm² o 7 x 1,5mm²
  • pour câbles jusqu’à 5 x 2,5mm²
  • pour tubes flexibles d’un diamètre extérieur max. de 20/25 mm
  • avec porte-embout 1/4" pour visseuse avec batterie.
En savoir plus
- pour les câbles plus longs, couteau intégré pour une coupe longitudinale - facile à utiliser grâce à une conception ergonomique - lame de coupe durcie et affûtée
Pince à dénuder AMZ 2
N° d'article 1190-02
  • pour les câbles plus longs, couteau intégré pour une coupe longitudinale
  • facile à utiliser grâce à une conception ergonomique
  • lame de coupe durcie et affûtée
En savoir plus
- utilisation universelle - pour maçonnerie moyennement dure - grande durée de vie - Filet de raccordement M18 x 1,5 - à visser sur le système d'aspiration des poussières
Meule-diamant pour aspiration de poussières
N° d'article 1088-02
  • utilisation universelle
  • pour maçonnerie moyennement dure
  • grande durée de vie
  • Filet de raccordement M18 x 1,5
  • à visser sur le système d'aspiration des poussières
En savoir plus
- utilisation universelle - pour maçonnerie moyennement dure - grande durée de vie - Filet de raccordement M18 x 1,5 - avec fentes latérales - à visser sur la prise directe
Meule-diamant sans aspiration de poussières
N° d'article 1088-00
  • utilisation universelle
  • pour maçonnerie moyennement dure
  • grande durée de vie
  • Filet de raccordement M18 x 1,5
  • avec fentes latérales
  • à visser sur la prise directe
En savoir plus
- utilisation universelle - pour maçonnerie moyennement dure - grande durée de vie - Filet de raccordement M18 x 1,5 - avec fentes latérales - à visser sur la prise directe
Meule-diamant sans aspiration de poussières
N° d'article 1088-01
  • utilisation universelle
  • pour maçonnerie moyennement dure
  • grande durée de vie
  • Filet de raccordement M18 x 1,5
  • avec fentes latérales
  • à visser sur la prise directe
En savoir plus
- utilisation universelle - pour maçonnerie moyennement dure - grande durée de vie - Filet de raccordement M18 x 1,5 - à visser sur le système d'aspiration des poussières
Meule-diamant pour aspiration de poussières
N° d'article 1088-03
  • utilisation universelle
  • pour maçonnerie moyennement dure
  • grande durée de vie
  • Filet de raccordement M18 x 1,5
  • à visser sur le système d'aspiration des poussières
En savoir plus

Boîtiers coupe-feu encastrés

Dans les cloisons coupe-feu de construction massive EI30 – EI120, le boîtier coupe-feu maintient la durée de résistance au feu malgré les installations électriques en place. Même si l’épaisseur de paroi résiduelle minimum requise pour EI30 de 60 mm n’est pas atteinte, le boîtier coupe-feu posé dans une installation unilatérale ou même directement opposée assure un cloisonnement sûr et étanche à la fumée de la pièce. En cas d‘incendie, un matériau intumescent intégré ferme rapidement et en toute sécurité l‘ouverture de l’installation et empêche ainsi la propagation des flammes et des gaz de fumée. Cela permet également d’éviter l’extension de l’incendie en raison d’une trop faible épaisseur de paroi résiduelle.
  • Pour cloisons coupe-feu EI30-EI120
  • Pour épaisseurs de paroi résiduelles minimum ≤ 60 mm pour EI30
  • Également pour une installation directement opposée
  • Support combiné variable pour tubes jusqu’à Ø 25 mm
  • Utilisable comme boîte de dérivation avec couvercle coupe-feu
  • Préservation de la fonction d’isolation phonique de la paroi

Exemples d’application

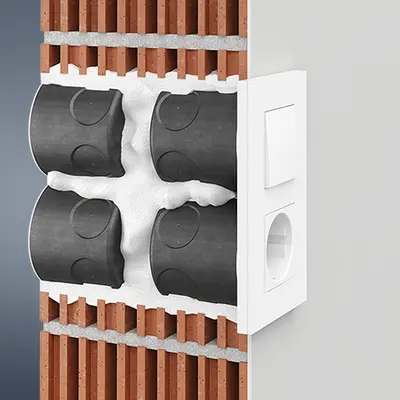

Pour cloisons coupe-feu EI30-EI120
Pour cloisons coupe-feu EI30-EI120
Pour une installation unilatérale (épaisseur de paroi résiduelle minimum ≤ 60 mm pour EI30) et directement opposée.
Pour une installation unilatérale (épaisseur de paroi résiduelle minimum ≤ 60 mm pour EI30) et directement opposée.

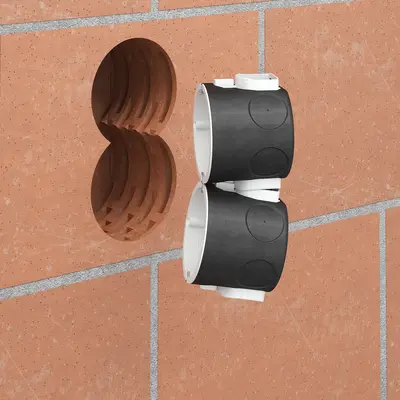

Installation également possible en combinaisons. Max. 5 et l’un en face de l’autre.
Installation également possible en combinaisons. Max. 5 et l’un en face de l’autre.
Avec couvercle coupe-feu (N° art. 1184-94) également utilisable comme boîtier de raccordement.
Avec couvercle coupe-feu (N° art. 1184-94) également utilisable comme boîtier de raccordement.

Consignes de traitement

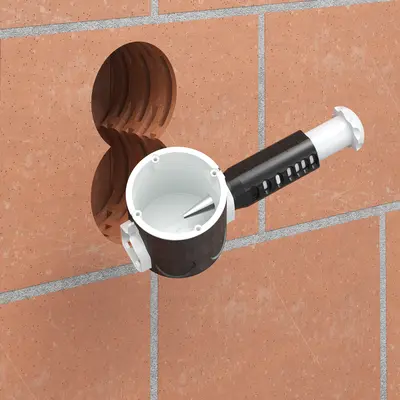

Le boîtier coupe-feu encastré offre 6 possibilités d’introduction pour des tuyaux jusqu’à M25 et des câbles de Ø 11,5 mm maximum.
Le boîtier coupe-feu encastré offre 6 possibilités d’introduction pour des tuyaux jusqu’à M25 et des câbles de Ø 11,5 mm maximum.
Le raccord de connexion assure un raccordement stable en cas de combinaisons et permet d’introduire des tuyaux jusqu’à M25.
Le raccord de connexion assure un raccordement stable en cas de combinaisons et permet d’introduire des tuyaux jusqu’à M25.
La protection contre les incendies est garantie dans les installations directement opposées et même si l’épaisseur de paroi résiduelle minimum n’est pas atteinte.
La protection contre les incendies est garantie dans les installations directement opposées et même si l’épaisseur de paroi résiduelle minimum n’est pas atteinte.
Le boîtier coupe-feu encastré peut être posé dans toutes les cloisons coupe-feu, p. ex. en béton cellulaire, en briques silico-calcaires ou en briques perforées.
Le boîtier coupe-feu encastré peut être posé dans toutes les cloisons coupe-feu, p. ex. en béton cellulaire, en briques silico-calcaires ou en briques perforées.

Montage

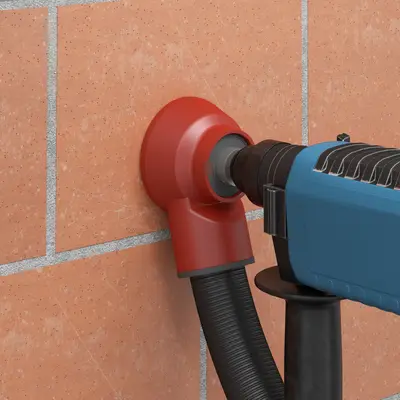

Découper une ouverture de Ø 82 mm avec une meule-diamant (p. ex. N° art. 1088-02).
Découper une ouverture de Ø 82 mm avec une meule-diamant (p. ex. N° art. 1088-02).
Réaliser des entrées de câbles et de tubes précises au moyen de l‘outil de découpage universel (N° art. 1085-80).
Réaliser des entrées de câbles et de tubes précises au moyen de l‘outil de découpage universel (N° art. 1085-80).
Le raccord de connexion assure un raccordement stable en cas de combinaisons.
Le raccord de connexion assure un raccordement stable en cas de combinaisons.
Fixer simplement à l’aide de plâtre ou de mortier. Il n’est pas nécessaire d’utiliser du mortier coupe-feu spécial.
Fixer simplement à l’aide de plâtre ou de mortier. Il n’est pas nécessaire d’utiliser du mortier coupe-feu spécial.
Des raccords de connexion stables permettent d’atteindre la distance de combinaison normalisée de 71 mm.
Des raccords de connexion stables permettent d’atteindre la distance de combinaison normalisée de 71 mm.

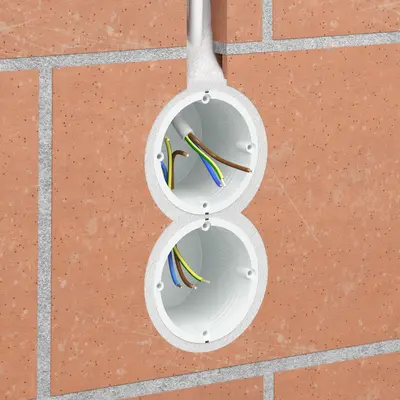

Le câblage continu étanche à la fumée et entièrement isolé est réalisé par les raccords de connexion.
