Scatola da incasso EnoX®

Per l'incollaggio sulla scatola EnoX
Separa la barriera di vapore dalla scatola

Scopri di più Leggi meno

Adesivo d'impermeabilità per EnoX

Kaiser GmbH & Co.KG

Articolo n.: 9350-99

E-No: 920849909

EAN: 4013456533011

Spedizione: 10

Mostra altri attributi

Scheda prodotto (PDF)

Informazioni sul prodotto

Scatola da incasso EnoX®

Scatola EnoX® per luci alogene, luci LED orientabili e altri apparecchi in pareti e soffitti in esecuzione leggera con involucro dell'edificio a tenuta d'aria. Utilizzo flessibile dello spazio quando c'è poco posto per l'impianto elettrico nella coibentazione.

Installazione a tenuta d'aria secondo la norma EnEV
Nessun livello di installazione aggiuntivo richiesto
Per soffitti e pareti in ristrutturazione e nuove costruzioni
Ingresso cavi e tubi senza utensili
Vano d‘installazione termicamente protetto da 300 x 200 x 55 mm
Sistema ECON® per inserimenti a tenuta d'aria senza attrezzi
Tecnica FX4 per il rapido montaggio in pareti a intercapedine

Tecnica di installazione per lampade BT

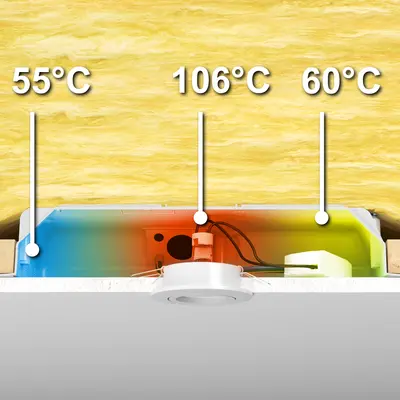

Profili delle temperature, temperatura ambiente 23 °C

BT 35 W Cool Beam

BT 35 W alu

BT 50 W alu

Esempio di integrazione

Indicazioni tecniche per la lavorazione / Norme

Utilizzare unicamente lampade omologate (DIN VDE 0711 / EN 60598) o con marchio F oppure MM
Unicamente per materiali isolanti con resistenza al calore > 250 °C
Utilizzare unicamente conduttori resistenti al calore (N2 GMH 2G) e morsetti resistenti al calore (ad es. T100)
Utilizzare trasformatori di sicurezza elettronici fino a 105 VA
Max. 35 W Cool-Beam, 50 W riflettore in alluminio

Anwendungsbeispiele

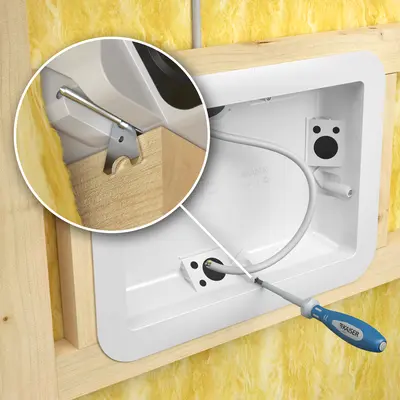

L'apparecchio EnoX® e l'alloggiamento del diffusore possono essere montati sulle travi...

...e all'interno del travetto dietro la pellicola di barriera al vapore...

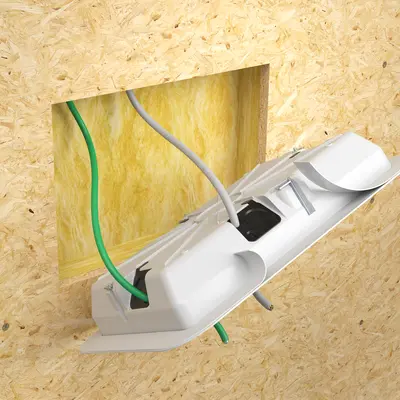

... o montati in una scanalatura in un pannello OSB.

EnoX® crea uno spazio flessibile per l'installazione elettrica nel livello di isolamento.

Istruzione di montaggio

Il montaggio della scatola EnoX® ha luogo dentro o sopra il falso puntone sul giunto da legno o metallo. La scatola viene fissata con lo stesso sistema utilizzato per i muri a intercapedine con il sistema di fissaggio a fascette FX4 sul passaggio o sul pannello OSB. La barriera antivapore interrotta deve essere resa nuovamente impermeabile all'aria mediante nastri adesivi di tenuta o l'adesivo d'impermeabilità KAISER. La pellicola antivapore deve essere completamente asportata dall'interno della scatola prima della posa del rivestimento. Ora, unitamente alla barriera antivapore, la scatola EnoX® costituisce un'unità per l'installazione a tenuta d'aria secondo EnEV.

Giunto da legno sul falso puntone

Giunto da legno nel falso puntone

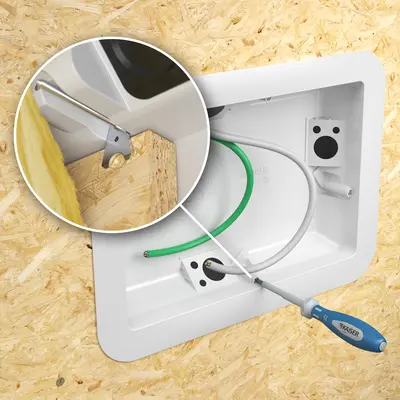

Installazione con pannello OSB

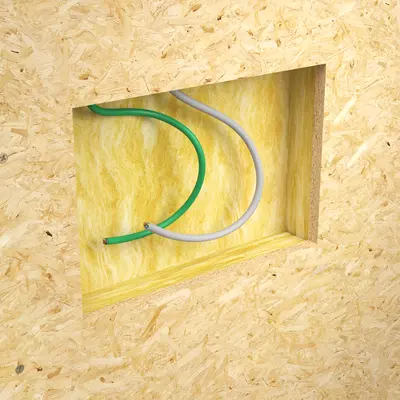

Realizzazione dell'apertura di installazione per lampade

Tecnica di installazione

EnoX® assume ad esempio nelle pendenze dei tetti la funzione di tenuta d'aria e offre uno spazio di manovra flessibile per le installazioni elettriche a livello di coibentazione.

Esempio di utilizzo di lampade LED

Dati tecnici

Montaggio / Installazione

Tipo di montaggio:: HW (costruzione a secco/costruzione leggera)

Sicurezza / Proprietà

Applicazione speciale:: a tenuta d'aria

Istruzioni di montaggio

Manuale di istruzioni

EnoX® Einbaugehäuse

Montageanleitung

2.1 MB | 10/09/20

Scarica il catalogo

Dati di progettazione

PARTcommunity

Dati di pianificazione (CAD/3D/2D)
