Scatola per muri a intercapedine Quickbox®

La ben nota cassetta per pareti di cavità AGRO con la collaudata tecnologia di fissaggio a capocorda e caratteristiche di prodotto migliorate. Un design pratico e una selezione mirata delle entrate dei tubi permettono un'ampia gamma di usi possibili. Ulteriori applicazioni speciali come l'installazione in pareti sottili con l'aiuto dell'aletta di serraggio zero completano la gamma diversificata. Le certificazioni di Electrosuisse e ESTI documentano gli elevati standard di qualità.
  • Compatibile con Feller SNAPFIX®

Nota di elaborazione

Installazione finale di alcuni dispositivi da incasso su superfici non intonacate: a causa del bordo di contenimento della scatola, può verificarsi un piccolo spazio tra il coperchio e la superficie della parete. Nel caso di superfici non intonacate, si raccomanda di svasare il bordo di fissaggio della scatola nel muro per evitare eventuali giunti.

Dimensioni / forma

Ø del prodotto:
83 mm
Lunghezza dei prodotti:
205 mm
Larghezza dei prodotti:
145 mm
Profondità dei prodotti:
65 mm
Apertura di montaggio (parete/soffitto) Ø:
83 mm
Ø foro/foratura:
83 mm

Connessioni / ingressi

Per tubo Ø:
20 mm, 25 mm

Montaggio / Installazione

Tipo di montaggio:
HW (costruzione a secco/costruzione leggera)
Certificato

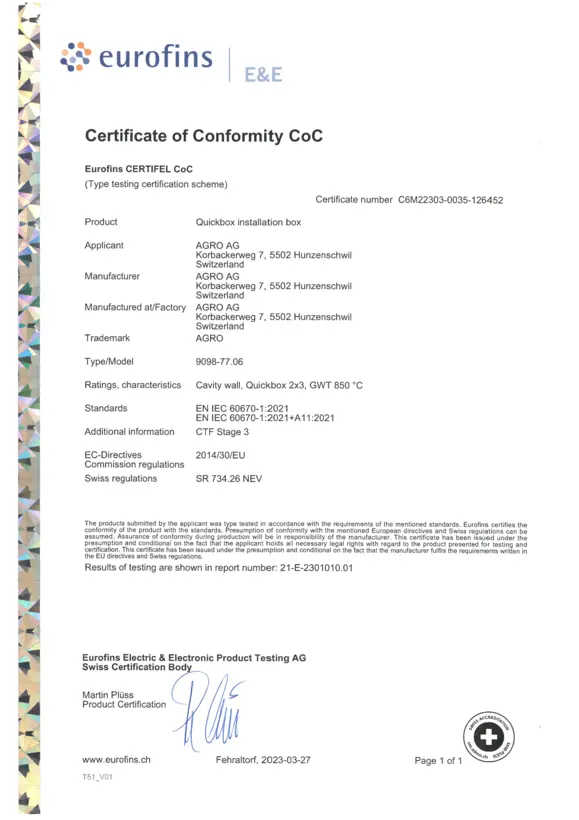

S+ Certificato di CoC / Eurofins Electrosuisse 9098-77.06

3.1 MB | 10/06/26
Manuale di istruzioni

Dima di foratura Quickbox ECON

817.4 KB | 14/12/22
