Scatola da incasso telescopica 1x1 per facciate coibentate da 80-200 mm
Compatibile con Feller SNAPFIX
- Compatibile con Feller SNAPFIX® - Per viti del dispositivo Ø 3 mm - Coppia di serraggio massima 0.5 Nm
- Compatibile con Feller SNAPFIX® - Per viti del dispositivo Ø 3 mm - Coppia di serraggio massima 0.5 Nm
1 / 2
Open Cadenas Modal
- Compatibile con Feller SNAPFIX® - Per viti del dispositivo Ø 3 mm - Coppia di serraggio massima 0.5 Nm
- Compatibile con Feller SNAPFIX® - Per viti del dispositivo Ø 3 mm - Coppia di serraggio massima 0.5 Nm
  • Compatibile con Feller SNAPFIX®
  • Per viti del dispositivo Ø 3 mm
  • Coppia di serraggio massima 0.5 Nm
Scopri di più Leggi meno

Scatola da incasso telescopica 1x1

AGRO AG
Articolo n.: 1159-81
E-No: 372001519
EAN: 7611614251165
SZ
CE
Feller SNAPFIX comp.
Lunghezza dei prodotti: 105 mm
Larghezza dei prodotti: 105 mm
Per tubo Ø: 20 mm
Spessore isolamento min.: 80 mm
Spessore massimo dell'isolante: 200 mm
Spedizione: 10
Mostra altri attributi
Scheda prodotto (PDF)

accessories

Compatibile con Feller SNAPFIX
- Compatibile con Feller SNAPFIX® - Per viti del dispositivo Ø 3 mm - Coppia di serraggio massima 0.5 Nm
Scatola combinata per 1159-81
Articolo n. 1159-82
E-No 372901609
  • Compatibile con Feller SNAPFIX®
  • Per viti del dispositivo Ø 3 mm
  • Coppia di serraggio massima 0.5 Nm
Per saperne di più

similar

Compatibile con Feller SNAPFIX
- Compatibile con Feller SNAPFIX® - Per viti del dispositivo Ø 3 mm - Coppia di serraggio massima 0.5 Nm
Scatola combinata per 1159-81
Articolo n. 1159-82
E-No 372901609
  • Compatibile con Feller SNAPFIX®
  • Per viti del dispositivo Ø 3 mm
  • Coppia di serraggio massima 0.5 Nm
Per saperne di più

Scatola da incasso telescopica 1x1 per facciate coibentate da 80-200 mm

  • Compatibile con Feller SNAPFIX®
  • Test al filamento incandescente a 850 °C secondo EN 60695-2-11
  • Per spessori dell‘isolante da 80 a 200 mm
  • Combinazioni molteplici possibili
  • 2 guide per tubi nella piastra piedistallo ​
  • Scala sulla guida del sostegno per il ritaglio preciso nello spessore dell‘isolante senza misurare ​
  • Limitatore di profondità nella sede del piedistallo della scatola
  • Fissaggio della scatola dal davanti

Montaggio

Tagliare la prolunga alla lunghezza desiderata. La scala sulla guida facilita la definizione della lunghezza senza dover misurare.
Tagliare la prolunga alla lunghezza desiderata. La scala sulla guida facilita la definizione della lunghezza senza dover misurare.
I buchi oblunghi permettono un allineamento esatto anche nel caso di fori imprecisi.
I buchi oblunghi permettono un allineamento esatto anche nel caso di fori imprecisi.
Adattare e tagliare il tubo d'installazione alle introduzioni per tubi al livello dello zoccolo del supporto.
Adattare e tagliare il tubo d'installazione alle introduzioni per tubi al livello dello zoccolo del supporto.
Le introduzioni per i tubi garantiscono un fissaggio sicuro del tubo. La guida all'interno della prolungato facilita l'inserimento dei conduttori.
Le introduzioni per i tubi garantiscono un fissaggio sicuro del tubo. La guida all'interno della prolungato facilita l'inserimento dei conduttori.

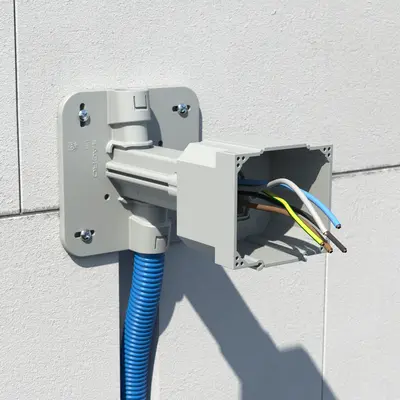

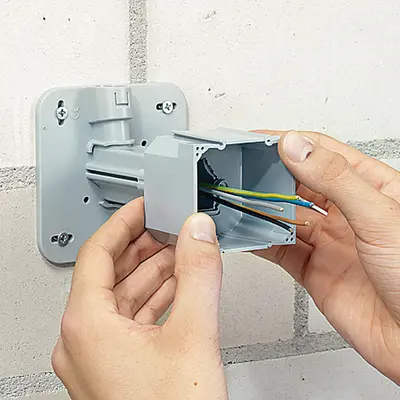

Infilare la scatola da incasso sulla prolunga e spingerla fino al limitatore di profondità.
Infilare la scatola da incasso sulla prolunga e spingerla fino al limitatore di profondità.

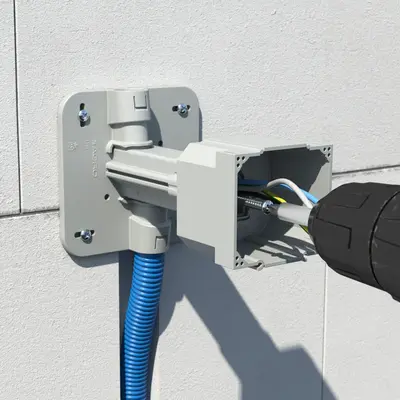

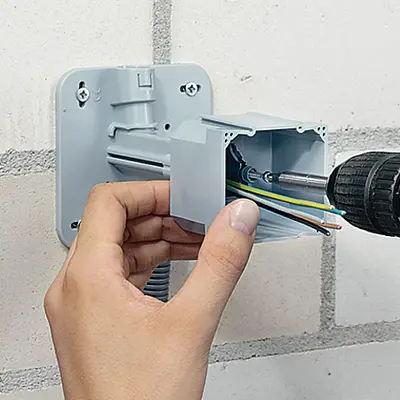

Il fissaggio dal davanti ed il limitatore di profondità permettono un posizionamento preciso ed evitano delle installazioni sbagliate.
Il fissaggio dal davanti ed il limitatore di profondità permettono un posizionamento preciso ed evitano delle installazioni sbagliate.

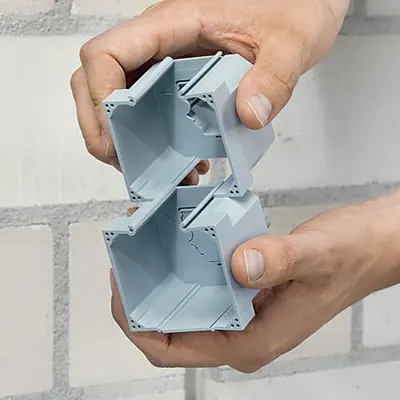

Per realizzare delle combinazioni, tagliare le pareti laterali ed unire le scatola da incasso.
Per realizzare delle combinazioni, tagliare le pareti laterali ed unire le scatola da incasso.

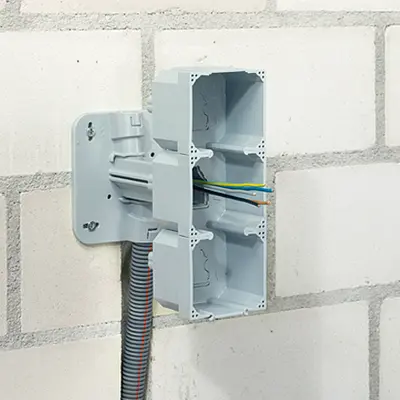

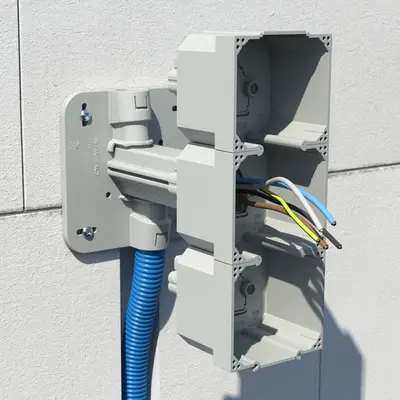

Con un supporto è possibile realizzare delle combinazioni di due o tre scatole per montaggio orizzontale o verticale.
Con un supporto è possibile realizzare delle combinazioni di due o tre scatole per montaggio orizzontale o verticale.

Montaggio

Tagliare la prolunga alla lunghezza desiderata. La scala sulla guida facilita la definizione della lunghezza senza dover misurare.
Tagliare la prolunga alla lunghezza desiderata. La scala sulla guida facilita la definizione della lunghezza senza dover misurare.
I buchi oblunghi permettono un allineamento esatto anche nel caso di fori imprecisi.
I buchi oblunghi permettono un allineamento esatto anche nel caso di fori imprecisi.
Adattare e tagliare il tubo d'installazione alle introduzioni per tubi al livello dello zoccolo del supporto.
Adattare e tagliare il tubo d'installazione alle introduzioni per tubi al livello dello zoccolo del supporto.
Le introduzioni per i tubi garantiscono un fissaggio sicuro del tubo. La guida all'interno della prolungato facilita l'inserimento dei conduttori.
Le introduzioni per i tubi garantiscono un fissaggio sicuro del tubo. La guida all'interno della prolungato facilita l'inserimento dei conduttori.
Infilare la scatola da incasso sulla prolunga e spingerla fino al limitatore di profondità.
Infilare la scatola da incasso sulla prolunga e spingerla fino al limitatore di profondità.
Il fissaggio dal davanti ed il limitatore di profondità permettono un posizionamento preciso ed evitano delle installazioni sbagliate.
Il fissaggio dal davanti ed il limitatore di profondità permettono un posizionamento preciso ed evitano delle installazioni sbagliate.
Per realizzare delle combinazioni, tagliare le pareti laterali ed unire le scatola da incasso.
Per realizzare delle combinazioni, tagliare le pareti laterali ed unire le scatola da incasso.
Con un supporto è possibile realizzare delle combinazioni di due o tre scatole per montaggio orizzontale o verticale.
Con un supporto è possibile realizzare delle combinazioni di due o tre scatole per montaggio orizzontale o verticale.

Dimensioni / forma

Lunghezza dei prodotti:
105 mm
Larghezza dei prodotti:
105 mm

Connessioni / ingressi

Per tubo Ø:
20 mm

Montaggio / Installazione

Spessore isolamento min.:
80 mm
Spessore massimo dell'isolante:
200 mm
Certificato

S+ Certificato di CoC / Eurofins Electrosuisse 1159-81 Scatola da incasso 1x1 telescopica

1.3 MB | 28/09/23
