Scatola di derivazione 160 mm da incasso per tubi THFWG
Articolo n. 9907.10.21
E-No 155111509
  • Per l'installazione in calcestruzzo, muratura e muri a intercapedine
  • Introduzione semplice per tubo, i tubi non entrano nella scatola
  • 8 ingressi per tubi M25, piú di tutti gli altri
  • Collegamento Prefix® per il fissaggio all'armatura
  • Superficie interna completamente liscia, nessun rischio di lesioni
  • Incroci d'impatto ottimizzati, facili da battere anche a caldo
  • Filo di fissaggio ottimizzato per le fascette

Scatole di derivazione da incasso per tubi KRFG

Le scatole di derivazione da incasso con tecnologia KRFG sono ottimizzate per il cablaggio con tubi KRFG. Gli ingressi dei tubi appositamente realizzati garantiscono la massima resistenza all'estrazione. I tubi possono anche essere ulteriormente fissati con filo metallico o fascette. Questo dà all'elettricista la certezza che i tubi sono tutti presenti anche dopo la gettata.
  • Introduzione semplice per tubo, i tubi non entrano nella scatola
  • 8 ingressi per tubi M25, piú di tutti gli altri
  • Facile installazione in soffitti e pavimenti cavi
  • Collegamento Prefix® per il fissaggio all'armatura
  • Superficie interna completamente liscia, nessun rischio di lesioni
  • Incroci d'impatto ottimizzati, facili da battere anche a caldo
  • Filo di fissaggio ottimizzato per le fascette

Installazione in calcestruzzo a vista con la tecnologia di montaggio Prefix®

Cassaforma di lavorazione predisposta dal lato della controarmatura.
Cassaforma di lavorazione predisposta dal lato della controarmatura.
Le alette Prefix® sono da ordinare separatamente.
Le alette Prefix® sono da ordinare separatamente.
La scatola di derivazione da incasso 9907.10 ha le sedi per alette Prefix®.
La scatola di derivazione da incasso 9907.10 ha le sedi per alette Prefix®.
Inserire le alette Prefix® nelle sedi. Un "clic" udibile conferma l'aggancio avvenuto.
Inserire le alette Prefix® nelle sedi. Un "clic" udibile conferma l'aggancio avvenuto.
Controllo della sovrapposizione del calcestruzzo.
Controllo della sovrapposizione del calcestruzzo.
In caso di correzioni, girare l'aletta di 180° e applicarla di nuovo.
In caso di correzioni, girare l'aletta di 180° e applicarla di nuovo.
Fissare preventivamente in modo facile e rapido la scatola con tecnica di montaggio Prefix® all'armatura.
Fissare preventivamente in modo facile e rapido la scatola con tecnica di montaggio Prefix® all'armatura.
Fissare con il filo per tubi e inserire i tubi.
Fissare con il filo per tubi e inserire i tubi.

Dimensioni / forma

Lunghezza dei prodotti:
115 mm
Larghezza dei prodotti:
115 mm
Profondità dei prodotti:
115 mm

Connessioni / ingressi

Numero di introduzioni:
22

Montaggio / Installazione

Tipo di montaggio:
BB (costruzione massiccia)

Sicurezza / Proprietà

Applicazione speciale:
Calcestruzzo gettato in opera

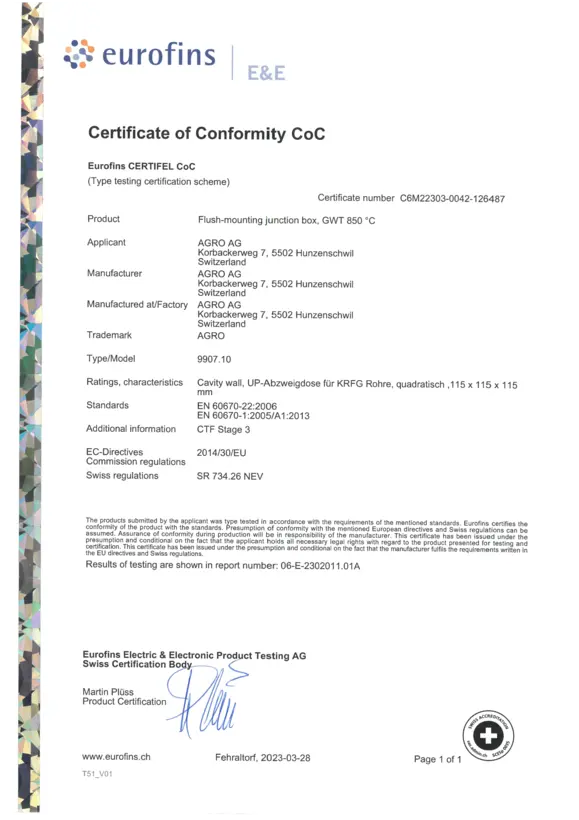

Certificato

9907.10 Scatola di derivazione da incasso

3.7 MB | 10/06/26
Scatola di derivazione da incasso 115x115x150 mm.
Volantino

Scatola di derivazione da incasso 115x115x150 mm.

Per lavori nella coibentazione posata sulla cassaforma o per un’isolazione successiva di soffitto.
