Supporto apparecchi telescopico 120x120 mm per facciate coibentate da 80-200 mm
Open Cadenas Modal

Supporto telescopico per apparecchi

AGRO AG
Articolo n.: 1159-80
E-No: 372903519
EAN: 7611614251172
Lunghezza dei prodotti: 120 mm
Larghezza dei prodotti: 120 mm
Per tubo Ø: 20 mm
Spessore isolamento min.: 80 mm
Spessore massimo dell'isolante: 200 mm
Spedizione: 10
Mostra altri attributi
Scheda prodotto (PDF)

Supporto apparecchi telescopico 120x120 mm per facciate coibentate da 80-200 mm

  • Test al filamento incandescente a 850 °C secondo EN 60695-2-11
  • Per spessori dell‘isolante da 80 a 200 mm
  • Fissaggio laterale per assicurare più piastre di supporto affiancate
  • 2 guide per tubi nella piastra piedistallo ​
  • Scala sulla guida del sostegno per il ritaglio preciso nello spessore dell‘isolante senza misurare ​
  • Limitatore della profondità nella sede del piedistallo della piastra di supporto
  • Fissaggio della piastra di supporto dal davanti

Montaggio del supporto per apparecchi

Tagliare la prolunga alla lunghezza desiderata. La scala sulla guida facilita la definizione della lunghezza senza dover misurare.
Tagliare la prolunga alla lunghezza desiderata. La scala sulla guida facilita la definizione della lunghezza senza dover misurare.

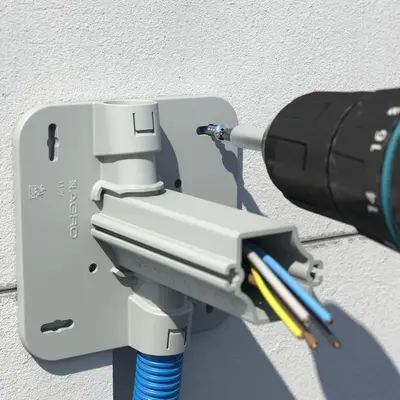

I buchi oblunghi permettono un allineamento esatto anche nel caso di fori imprecisi.
I buchi oblunghi permettono un allineamento esatto anche nel caso di fori imprecisi.

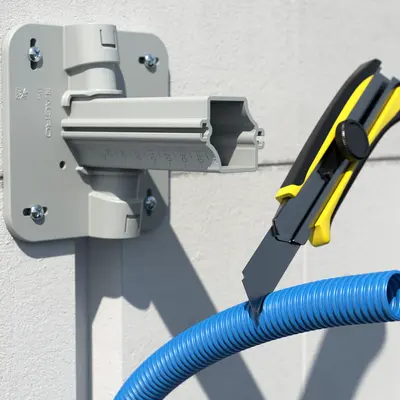

Adattare e tagliare il tubo d'installazione alle introduzioni per tubi al livello dello zoccolo del supporto.
Adattare e tagliare il tubo d'installazione alle introduzioni per tubi al livello dello zoccolo del supporto.

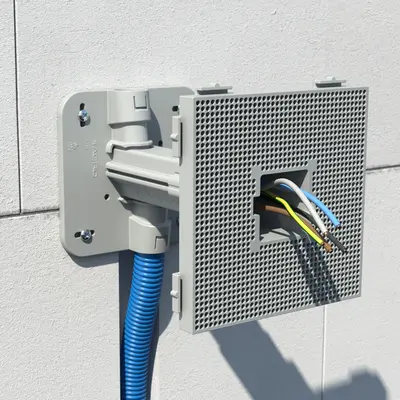

Le introduzioni per i tubi garantiscono un fissaggio sicuro del tubo. La guida all'interno della prolungato facilita l'inserimento dei conduttori.
Le introduzioni per i tubi garantiscono un fissaggio sicuro del tubo. La guida all'interno della prolungato facilita l'inserimento dei conduttori.

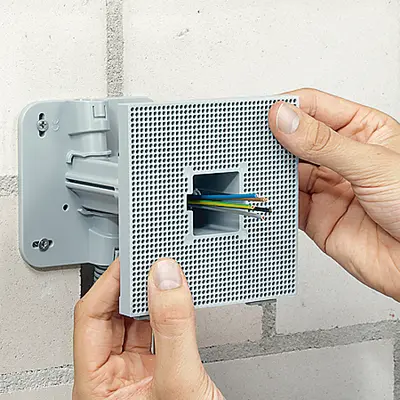

Infilare la piastra di montaggio sula prolunga del supporto ed adattarla allo spessore dell'isolante.
Infilare la piastra di montaggio sula prolunga del supporto ed adattarla allo spessore dell'isolante.

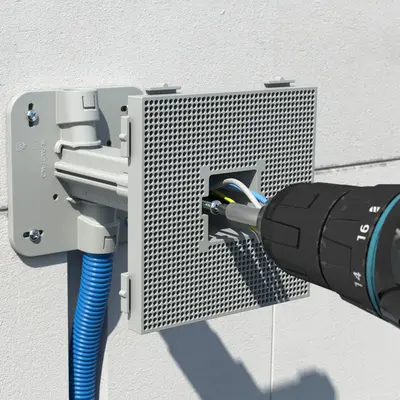

Il fissaggio dal davanti ed il limitatore di profondità permettono un posizionamento preciso ed evitano delle installazioni sbagliate.
Il fissaggio dal davanti ed il limitatore di profondità permettono un posizionamento preciso ed evitano delle installazioni sbagliate.
I punti d'innesto laterali permettono sia un posizionamento preciso di più supporti per apparecchi...
I punti d'innesto laterali permettono sia un posizionamento preciso di più supporti per apparecchi...

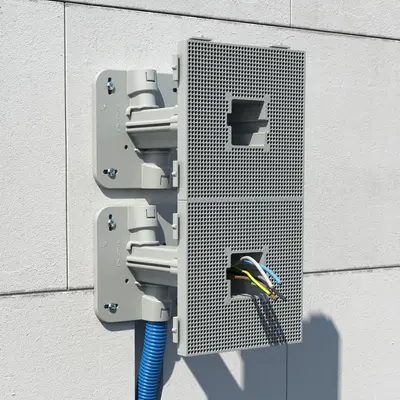

...che un fissaggio stabile per dispositivi con la possibilità di distanziare i punti di fissaggio.
...che un fissaggio stabile per dispositivi con la possibilità di distanziare i punti di fissaggio.

Montaggio del supporto per apparecchi

Tagliare la prolunga alla lunghezza desiderata. La scala sulla guida facilita la definizione della lunghezza senza dover misurare.
Tagliare la prolunga alla lunghezza desiderata. La scala sulla guida facilita la definizione della lunghezza senza dover misurare.
I buchi oblunghi permettono un allineamento esatto anche nel caso di fori imprecisi.
I buchi oblunghi permettono un allineamento esatto anche nel caso di fori imprecisi.
Adattare e tagliare il tubo d'installazione alle introduzioni per tubi al livello dello zoccolo del supporto.
Adattare e tagliare il tubo d'installazione alle introduzioni per tubi al livello dello zoccolo del supporto.
Le introduzioni per i tubi garantiscono un fissaggio sicuro del tubo. La guida all'interno della prolungato facilita l'inserimento dei conduttori.
Le introduzioni per i tubi garantiscono un fissaggio sicuro del tubo. La guida all'interno della prolungato facilita l'inserimento dei conduttori.
Infilare la piastra di montaggio sula prolunga del supporto ed adattarla allo spessore dell'isolante.
Infilare la piastra di montaggio sula prolunga del supporto ed adattarla allo spessore dell'isolante.
Il fissaggio dal davanti ed il limitatore di profondità permettono un posizionamento preciso ed evitano delle installazioni sbagliate.
Il fissaggio dal davanti ed il limitatore di profondità permettono un posizionamento preciso ed evitano delle installazioni sbagliate.
I punti d'innesto laterali permettono sia un posizionamento preciso di più supporti per apparecchi...
I punti d'innesto laterali permettono sia un posizionamento preciso di più supporti per apparecchi...
...che un fissaggio stabile per dispositivi con la possibilità di distanziare i punti di fissaggio.
...che un fissaggio stabile per dispositivi con la possibilità di distanziare i punti di fissaggio.

Dimensioni / forma

Lunghezza dei prodotti:
120 mm
Larghezza dei prodotti:
120 mm

Connessioni / ingressi

Per tubo Ø:
20 mm

Montaggio / Installazione

Spessore isolamento min.:
80 mm
Spessore massimo dell'isolante:
200 mm
Certificato

S+ Certificato di CoC / Eurofins Electrosuisse 1159-80 Supporto telescopico per apparecchi

3.1 MB | 27/07/26
Scarica il catalogo
PARTcommunity

PARTcommunity

Dati di pianificazione (CAD/3D/2D)
