B1 Plafond-verdeeldoos
- Bevestiging van het apparaat zonder boren of pluggen - Doosdeksel met houder voor lamphaken volgens DIN EN 60670 (50 N) - Grijs ontwerp van het frontgedeelte voor toepassingen in zichtbeton - 2-delig met aangespoten rugrand - Geschikt voor alle soorten bekistingen
Open Cadenas Modal
  • Bevestiging van het apparaat zonder boren of pluggen
  • Doosdeksel met houder voor lamphaken volgens DIN EN 60670 (50 N)
  • Grijs ontwerp van het frontgedeelte voor toepassingen in zichtbeton
  • 2-delig met aangespoten rugrand
  • Geschikt voor alle soorten bekistingen

concrete construction, B¹ ceiling junction box, exit opening Ø 45 mm, depth 103 mm, 2-piece, with universal attachment surface Ø 85 mm and light hook slot
Ceiling junction box for concrete construction installation, on-site mixed concrete, fixing on formwork
Concrete construction box, designed as a universal ceiling exit for concrete construction, made of plastic, exit opening Ø 45 mm, universal attachment surface Ø 85 mm, length 100 mm, width 90 mm, depth 103 mm, with slot for light hooks in accordance with DIN EN 60670 (50N), front part can be swung out
Combination entries with break-out openings for electrical installation conduits (7 x 20/25 mm) and entry markings for cables and electric cables (7 markings up to Ø 16 mm), protection class IP 30 according to DIN EN 60529, flame-retardant according to DIN EN 60695 up to 650° C, halogen-free in accordance with DIN VDE 0604-2-100, for concrete construction installation on-site mixed concrete
Lees meer Minder weergeven

B¹ Universele plafondinbouwdoos met schroefvlak

Kaiser GmbH & Co.KG
Artikelnr.: 1265-13
EAN: 4013456551589
Productlengte: 100 mm
Productbreedte: 90 mm
Productdiepte: 103 mm
Aantal doorvoeren: 7
Voor buis Ø: 20 mm, 25 mm
Deksel voor doos/behuizing/kast Ø: 45 mm
Verpakking / Verzending: 20 / 100
Toon andere kenmerken
Productgegevens (PDF)

accessories

- Om achteraf in te schroeven in plafonddozen (DIN EN 60670) - met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd - Voltagesterkte getest 2500 V - hangbelasting max. 5 kg
Lamphaak, zelftappend
Artikelnr. 1225-30
  • Om achteraf in te schroeven in plafonddozen (DIN EN 60670)
  • met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd
  • Voltagesterkte getest 2500 V
  • hangbelasting max. 5 kg
Meer informatie
- Om achteraf in te schroeven in plafonddozen (DIN EN 60670) - met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd - Voltagesterkte getest 2500 V - hangbelasting max. 5 kg
Lamphaak, zelftappend
Artikelnr. 1225-40
  • Om achteraf in te schroeven in plafonddozen (DIN EN 60670)
  • met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd
  • Voltagesterkte getest 2500 V
  • hangbelasting max. 5 kg
Meer informatie
- Om achteraf in te schroeven in plafonddozen (DIN EN 60670) - met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd - Voltagesterkte getest 2500 V - hangbelasting max. 5 kg
Lamphaak, zelftappend
Artikelnr. 1225-60
  • Om achteraf in te schroeven in plafonddozen (DIN EN 60670)
  • met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd
  • Voltagesterkte getest 2500 V
  • hangbelasting max. 5 kg
Meer informatie
- Om achteraf in te schroeven in plafonddozen (DIN EN 60670) - met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd - Voltagesterkte getest 2500 V - hangbelasting max. 5 kg
Lamphaak, zelftappend
Artikelnr. 1225-10
  • Om achteraf in te schroeven in plafonddozen (DIN EN 60670)
  • met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd
  • Voltagesterkte getest 2500 V
  • hangbelasting max. 5 kg
Meer informatie
- Om achteraf in te schroeven in plafonddozen (DIN EN 60670) - met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd - Voltagesterkte getest 2500 V - hangbelasting max. 5 kg
Lamphaak, zelftappend
Artikelnr. 1225-12
  • Om achteraf in te schroeven in plafonddozen (DIN EN 60670)
  • met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd
  • Voltagesterkte getest 2500 V
  • hangbelasting max. 5 kg
Meer informatie
- Om achteraf in te schroeven in plafonddozen (DIN EN 60670) - met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd - Voltagesterkte getest 2500 V - hangbelasting max. 5 kg
Lamphaak, zelftappend
Artikelnr. 1225-14
  • Om achteraf in te schroeven in plafonddozen (DIN EN 60670)
  • met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd
  • Voltagesterkte getest 2500 V
  • hangbelasting max. 5 kg
Meer informatie
- Om achteraf in te schroeven in plafonddozen (DIN EN 60670) - met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd - Voltagesterkte getest 2500 V - hangbelasting max. 5 kg
Lamphaak, zelftappend
Artikelnr. 1225-80
  • Om achteraf in te schroeven in plafonddozen (DIN EN 60670)
  • met zelftappende schroefdraad (volgens DIN 7998), volledig geïsoleerd
  • Voltagesterkte getest 2500 V
  • hangbelasting max. 5 kg
Meer informatie

tools

Universele openingensnijder voor kunststoffen
Universele openingensnijder voor kunststoffen
Artikelnr. 1085-80
  • voor het maken van precieze kabel- en buisinvoeren
  • voor zeer lage spanningsleidingen met Ø 4 - 7,5 mm
  • voor kabels tot 5 x 2,5mm² of 7 x 1,5mm²
  • voor leidingen tot 5 x 2,5mm²
  • voor flexibele buis met buitendiam. van 20 tot 25 mm
  • voor accuschroevendraaier met bit 1/4"
Meer informatie
- met geïntegreerd mes voor lengtesnede bij langere kabels - gemakkelijk te gebruiken door ergonomisch design - snijmes gehard en geslepen
Striptang AMZ 2
Artikelnr. 1190-02
  • met geïntegreerd mes voor lengtesnede bij langere kabels
  • gemakkelijk te gebruiken door ergonomisch design
  • snijmes gehard en geslepen
Meer informatie

B1 Plafond-verdeeldoos

De nieuwe B1 plafonddozen vereenvoudigen de montage op de plafondbekisting. Door de innovatieve buisinvoeren kunnen de buizen eenvoudig in meerdere plafonddozen worden geplaatst die in een lijn zijn gerangschikt, zonder dat ze tijdens de installatiewerkzaamheden hoeven te worden doorgesneden. Door de hogere buisinvoeren zijn extra uitsnijdingen van de wapeningsstaven overbodig en wordt het plaatsen van wachtbuis op het plafond versneld.
  • Geschikt voor alle soorten bekistingen
  • Vlakke voorkant maakt het mogelijk om de wapeningsstaven soepel op de plaatbekisting aan te brengen.
  • Innovatieve buisinvoeren voor een snelle verwerking op de bouwplaats
  • Grotere montage- en installatieruimte
  • Montage van een lamphaak volgens DIN EN 60670
  • Het beproefde KAISER-kleurensysteem zorgt voor een snelle controle van de installatie.

Montage op de plafondbekisting

De exacte positie van de plafonddozen wordt bepaald door middel van het spannen van een metselaarskoord of het markeren met een laserpas.
De exacte positie van de plafonddozen wordt bepaald door middel van het spannen van een metselaarskoord of het markeren met een laserpas.
Het vlakke frontdeel zorgt voor een eenvoudige bevestiging op de plafondbekisting, alvorens de wapening aangebracht wordt.
Het vlakke frontdeel zorgt voor een eenvoudige bevestiging op de plafondbekisting, alvorens de wapening aangebracht wordt.
De vereiste buisverbindingsopening kan met een snelle kantelbeweging gemakkelijk en nauwkeurig worden uitgebroken met behulp van een stanstang.
De vereiste buisverbindingsopening kan met een snelle kantelbeweging gemakkelijk en nauwkeurig worden uitgebroken met behulp van een stanstang.
De buisinvoeren bevinden zich boven de onderste wapeningslaag, zodat er niet hoeft te worden gesneden in de wapening.
De buisinvoeren bevinden zich boven de onderste wapeningslaag, zodat er niet hoeft te worden gesneden in de wapening.
Het voordeel van de nieuwe buisinvoer, het bekabelen van meerdere plafondverbindingsdozen in één lijn, kan worden gedaan door eenvoudigweg de installatiebuis in te brengen zonder deze van tevoren te snijden.
Het voordeel van de nieuwe buisinvoer, het bekabelen van meerdere plafondverbindingsdozen in één lijn, kan worden gedaan door eenvoudigweg de installatiebuis in te brengen zonder deze van tevoren te snijden.
Na de laatste visuele inspectie van de buizen kan het deksel gemakkelijk met handkracht worden gesloten, terwijl tegelijkertijd de buizen veilig worden vastgehouden.
Na de laatste visuele inspectie van de buizen kan het deksel gemakkelijk met handkracht worden gesloten, terwijl tegelijkertijd de buizen veilig worden vastgehouden.
Universeel opschroefbaar oppervlak / B¹ Universele plafondinbouwdoos 45° (Art. Nr. 1249-13).
Universeel opschroefbaar oppervlak / B¹ Universele plafondinbouwdoos 45° (Art. Nr. 1249-13).
Universeel opschroefbaar oppervlak / B1 Universele plafondinbouwdoos (Art. Nr. 1265-13).
Universeel opschroefbaar oppervlak / B1 Universele plafondinbouwdoos (Art. Nr. 1265-13).
Indien meerdere buizen naast elkaar gebruikt, open de buisingangen met een combinatietang...
Indien meerdere buizen naast elkaar gebruikt, open de buisingangen met een combinatietang...
...klik het bodemdeksel op het frontdeel...
...klik het bodemdeksel op het frontdeel...
...en sluit het bodemdeksel voordat u de buizen inbrengt.
...en sluit het bodemdeksel voordat u de buizen inbrengt.
De buizen kunnen nu eenvoudig in de voorbereide openingen worden gestoken.
De buizen kunnen nu eenvoudig in de voorbereide openingen worden gestoken.

Montage met het universele schroefvlak

Universeel opschroefbaar oppervlak / B¹ Universele plafondinbouwdoos 45° (Art. Nr. 1249-13).
Universeel opschroefbaar oppervlak / B¹ Universele plafondinbouwdoos 45° (Art. Nr. 1249-13).
Universeel opschroefbaar oppervlak / B1 Universele plafondinbouwdoos (Art. Nr. 1265-13).
Universeel opschroefbaar oppervlak / B1 Universele plafondinbouwdoos (Art. Nr. 1265-13).

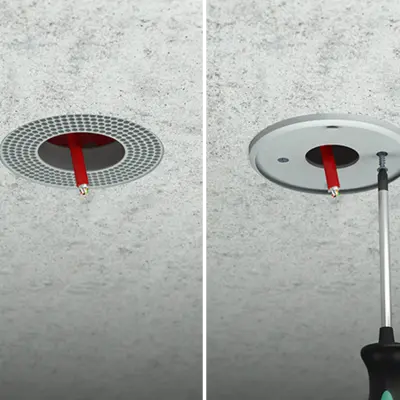

De universele schroefvlakken maken een eenvoudige en snelle installatie van het apparaat mogelijk zonder te boren of te pluggen...
De universele schroefvlakken maken een eenvoudige en snelle installatie van het apparaat mogelijk zonder te boren of te pluggen...
...in het plafond kunnen bijvoorbeeld rookmelders gemakkelijk en stofvrij worden geïnstalleerd.
...in het plafond kunnen bijvoorbeeld rookmelders gemakkelijk en stofvrij worden geïnstalleerd.

Afmetingen / vorm

Productlengte:
100 mm
Productbreedte:
90 mm
Productdiepte:
103 mm
Deksel voor doos/behuizing/kast Ø:
45 mm

Aansluitingen / ingangen

Aantal doorvoeren:
7
Voor buis Ø:
20 mm, 25 mm

Montage / installatie

Montagetype:
BB (massieve constructie)

Veiligheid / Eigenschappen

Speciale toepassing:
Stortbeton
