Systeem Flat 45
- Voor wanddiktes van 8 cm en 12 cm - Zijdelingse dwarsarmen voor de positionering en bevestiging op de wapening - Steun aan de achterkant voor spannen tussen bekistingen - Exact inkorten tot andere wanddiktes dankzij geïntegreerde weergave van de afmetingen - Bevestig de Flat 45 bevestigings- en steunelementen door drukknopverbinding - Geschikt voor de volgende artikelen: - Inbouwdoos Flat 45 | art.-nr. 1256-01 - Inbouwdoos Flat 45 | art.-nr. 1266-01 - Aansluitdoos voor wandlamp Flat 45 | art.-nr. 1246-01
Open Cadenas Modal
  • Voor wanddiktes van 8 cm en 12 cm
  • Zijdelingse dwarsarmen voor de positionering en bevestiging op de wapening
  • Steun aan de achterkant voor spannen tussen bekistingen
  • Exact inkorten tot andere wanddiktes dankzij geïntegreerde weergave van de afmetingen
  • Bevestig de Flat 45 bevestigings- en steunelementen door drukknopverbinding
  • Geschikt voor de volgende artikelen:
  • Inbouwdoos Flat 45 | art.-nr. 1256-01
  • Inbouwdoos Flat 45 | art.-nr. 1266-01
  • Aansluitdoos voor wandlamp Flat 45 | art.-nr. 1246-01

Fixing and support element, for concrete construction installation, precast concrete
Fixing and support element for installation on reinforcement, with integrated support element, made of plastic, for fixing wall boxes to reinforcement, for 80 mm wall thickness
Length 101.7 mm, width 60 mm, depth 53 mm, flame retardant according to DIN EN 60695 up to 650°C, halogen-free according to DIN VDE 0604-2-100, for precast concrete construction installation
Lees meer Minder weergeven

Bevestigings- en steunelement Flat 45/80

Kaiser GmbH & Co.KG
Artikelnr.: 1256-08
EAN: 4013456587038
Productlengte: 121.7 mm
Productbreedte: 60 mm
Productdiepte: 53 mm
Verzending: 150
Toon andere kenmerken
Productgegevens (PDF)

recommendations

- voor gebruik in wanden vanaf 5 cm - Bevestig de Flat 45 bevestigings- en steunelementen door drukknopverbinding - 1-delig met aangespoten rugrand - Standaard hartafstand 71 mm - met 4 schroefhouders
Inbouwdoos Flat 45
Artikelnr. 1256-01
  • voor gebruik in wanden vanaf 5 cm
  • Bevestig de Flat 45 bevestigings- en steunelementen door drukknopverbinding
  • 1-delig met aangespoten rugrand
  • Standaard hartafstand 71 mm
  • met 4 schroefhouders
Meer informatie
- voor gebruik in wanden vanaf 5 cm - met zijdelingse klemruimte - Bevestig de Flat 45 bevestigings- en steunelementen door drukknopverbinding - 1-delig met aangespoten rugrand - Standaard hartafstand 71 mm - met 4 schroefhouders
Inbouw-verbindingsdoos Flat 45
Artikelnr. 1266-01
  • voor gebruik in wanden vanaf 5 cm
  • met zijdelingse klemruimte
  • Bevestig de Flat 45 bevestigings- en steunelementen door drukknopverbinding
  • 1-delig met aangespoten rugrand
  • Standaard hartafstand 71 mm
  • met 4 schroefhouders
Meer informatie
- voor gebruik in wanden vanaf 5 cm - Bevestig de Flat 45 bevestigings- en steunelementen door drukknopverbinding - 1-delig met aangespoten rugrand
Aansluitdoos voor wandlamp Flat 45
Artikelnr. 1246-01
  • voor gebruik in wanden vanaf 5 cm
  • Bevestig de Flat 45 bevestigings- en steunelementen door drukknopverbinding
  • 1-delig met aangespoten rugrand
Meer informatie

similar

- Voor wanddiktes van 8 cm en 12 cm - Zijdelingse dwarsarmen voor de positionering en bevestiging op de wapening - Steun aan de achterkant voor spannen tussen bekistingen - Exact inkorten tot andere wanddiktes dankzij geïntegreerde weergave van de afmetingen - Bevestig de Flat 45 bevestigings- en steunelementen door drukknopverbinding - Geschikt voor de volgende artikelen: - Inbouwdoos Flat 45 | art.-nr. 1256-01 - Inbouwdoos Flat 45 | art.-nr. 1266-01 - Aansluitdoos voor wandlamp Flat 45 | art.-nr. 1246-01
Bevestigings- en steunelement Flat 45/120
Artikelnr. 1256-12
  • Voor wanddiktes van 8 cm en 12 cm
  • Zijdelingse dwarsarmen voor de positionering en bevestiging op de wapening
  • Steun aan de achterkant voor spannen tussen bekistingen
  • Exact inkorten tot andere wanddiktes dankzij geïntegreerde weergave van de afmetingen
  • Bevestig de Flat 45 bevestigings- en steunelementen door drukknopverbinding
  • Geschikt voor de volgende artikelen:
  • Inbouwdoos Flat 45 | art.-nr. 1256-01
  • Inbouwdoos Flat 45 | art.-nr. 1266-01
  • Aansluitdoos voor wandlamp Flat 45 | art.-nr. 1246-01
Meer informatie

Systeem Flat 45

Het nieuwe Flat 45-systeem maakt de elektrische installatie in gemodulariseerde, industrieel geproduceerde ruimtesystemen eenvoudiger, flexibeler en zuiniger. De Flat 45-inbouwdoos, inbouwdoos en -aansluitdoos voor wandlamp is met de geringe inbouwdiepte van 45 mm speciaal afgestemd op de fabricage in de fabriek van complete modules met geringe wanddiktes. Voor een veilige bevestiging op de bekisting met spreidpluggen, klinknagels en tapschroeven hebben ze bevestigingsmogelijkheden aan de voor- en achterkant. Exacte positionering op de wapening met ondersteuning op het tegenstuk aan de achterkant tussen de beide bekistingskanten wordt mogelijk gemaakt door speciale bevestigings- en steunelementen met zijdelingse dwarsarmen en steunen voor wanddiktes van 8 en 12 cm.
  • Compleet assortiment, bestaande uit inbouwdoos, inbouwdoos en aansluitdoos voor wandlamp
  • Systeeminbouwdiepte 45 mm
  • Robuuste en betondichte artikeluitvoering
  • Inbouwdoos met royale klemruimte aan de zijkant
  • Stabiel te combineren over complete doosopbouw met standaardafstand 71 mm
  • Comfortabele installatie van voorbedrade inbouwapparaten in meervoudige combinaties door middel van een achteraf uitbreekbare scheidingswand

Toepassingsvoorbeelden

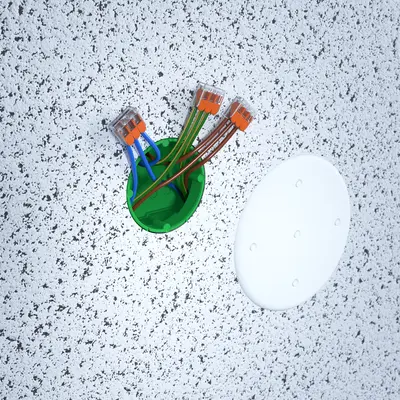

Door gebruik van het universele VDE-deksel (art.-nr. 1184-90) kunnen de Flat 45-systeemdozen worden gebruikt als verbindingsdozen.
Door gebruik van het universele VDE-deksel (art.-nr. 1184-90) kunnen de Flat 45-systeemdozen worden gebruikt als verbindingsdozen.

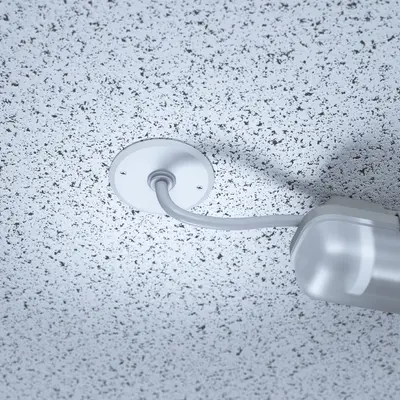

Dankzij de centrale leidinggeleidingsmogelijkheid van het universele deksel voor natte ruimtes (art.-nr. 1174-99) kunnen opbouwlampen veilig worden aangesloten.
Dankzij de centrale leidinggeleidingsmogelijkheid van het universele deksel voor natte ruimtes (art.-nr. 1174-99) kunnen opbouwlampen veilig worden aangesloten.

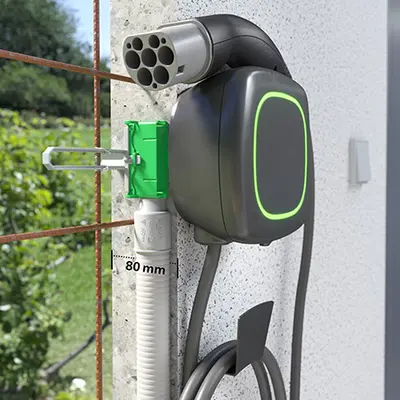

Dankzij de buisovergangskoppeling Ø 32 mm (art.-nr. 1263-32) kan de Flat 45-inbouwdoos worden gebruikt als wallbox-aansluitdoos in wanden vanaf 75-80 mm.
Dankzij de buisovergangskoppeling Ø 32 mm (art.-nr. 1263-32) kan de Flat 45-inbouwdoos worden gebruikt als wallbox-aansluitdoos in wanden vanaf 75-80 mm.
De Flat 45-aansluitdoos voor wandlamp heeft in wanden vanaf 50 mm ruimte voor 3 aansluitklemmen en bijbehorende leidingen resp. voor de aansluiting van een speellamp.
De Flat 45-aansluitdoos voor wandlamp heeft in wanden vanaf 50 mm ruimte voor 3 aansluitklemmen en bijbehorende leidingen resp. voor de aansluiting van een speellamp.
De Flat 45 bevestigings- en steunelementen voor wanddiktes van 6 tot 12 cm drukken de voorkant van de doos tegen de werkbekisting en zorgen voor een veilige positionering.
De Flat 45 bevestigings- en steunelementen voor wanddiktes van 6 tot 12 cm drukken de voorkant van de doos tegen de werkbekisting en zorgen voor een veilige positionering.
De opnames aan de achterkant van de Flat 45-systeemdozen worden gebruikt in 50 mm wanden om de achterkant te ondersteunen bij bekisting en voorkomen het kantelen van de doos bij bevestiging aan de achterkant.
De opnames aan de achterkant van de Flat 45-systeemdozen worden gebruikt in 50 mm wanden om de achterkant te ondersteunen bij bekisting en voorkomen het kantelen van de doos bij bevestiging aan de achterkant.

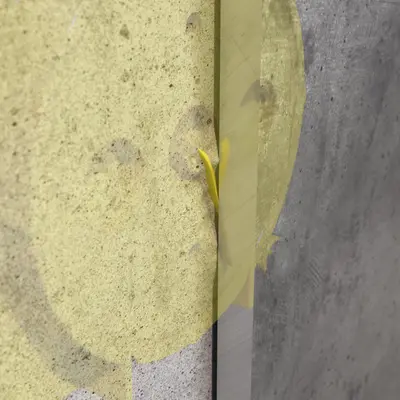

Het signaalborsteltje op de frontgedeelten van de Flat 45-systeemdozen hecht zich bij het weghalen van de bekisting hieraan vast en houdt de positie hiervan zichtbaar in het wandoppervlak.
Het signaalborsteltje op de frontgedeelten van de Flat 45-systeemdozen hecht zich bij het weghalen van de bekisting hieraan vast en houdt de positie hiervan zichtbaar in het wandoppervlak.

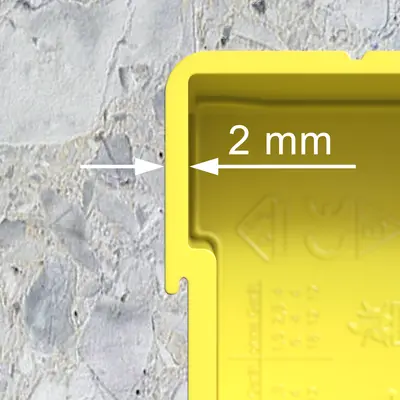

De robuuste uitvoering van de Flat 45-systeemdozen met een wanddikte van 2 mm zorgt ervoor dat deze zelfs onder de hoogste belastingen veilig in vorm blijven.
De robuuste uitvoering van de Flat 45-systeemdozen met een wanddikte van 2 mm zorgt ervoor dat deze zelfs onder de hoogste belastingen veilig in vorm blijven.

Verwerkingsinstructies

Stabiele signaalborstels en uitgesproken kleuren voor het eenvoudig terugvinden.
Stabiele signaalborstels en uitgesproken kleuren voor het eenvoudig terugvinden.

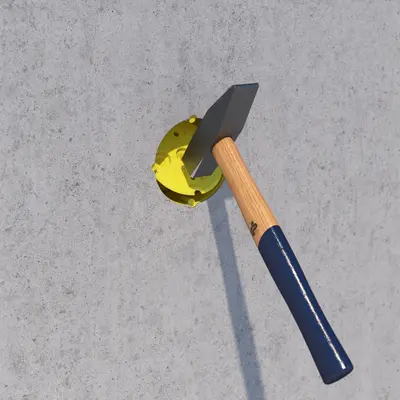

Na het ontkisten wordt het frontdeel met een hamer geopend.
Na het ontkisten wordt het frontdeel met een hamer geopend.
Comfortabele installatie van voorbedrade inbouwapparaten in meervoudige combinaties door middel van een achteraf uitbreekbare scheidingswand.
Comfortabele installatie van voorbedrade inbouwapparaten in meervoudige combinaties door middel van een achteraf uitbreekbare scheidingswand.

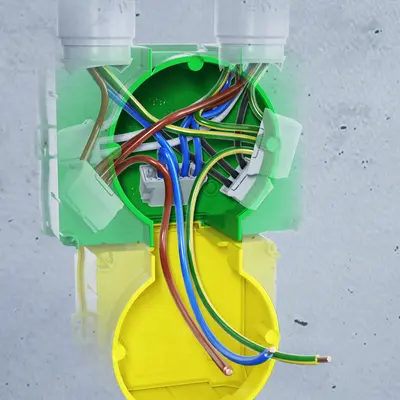

De Flat 45-inbouwdoos biedt een royale installatieruimte aan de zijkant voor het handig onderbrengen van geleiders en verbindingsklemmen.
De Flat 45-inbouwdoos biedt een royale installatieruimte aan de zijkant voor het handig onderbrengen van geleiders en verbindingsklemmen.

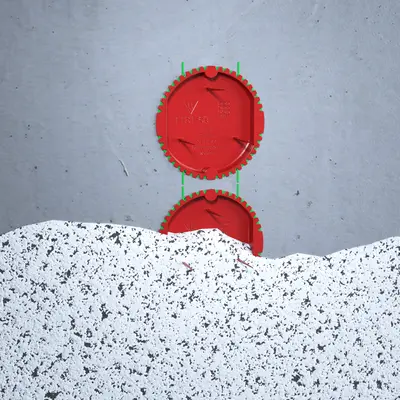

Voor het aanbrengen van de spuitpleister het signaaldeksel (1181-35/-60) plaatsen,...
Voor het aanbrengen van de spuitpleister het signaaldeksel (1181-35/-60) plaatsen,...

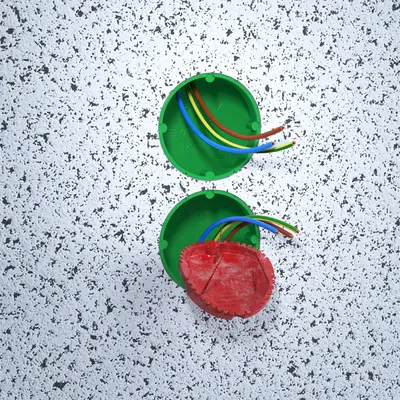

...het signaaldeksel beschermt de binnenkant van de doos en de leidingen tegen vervuiling door pleistermateriaal.
...het signaaldeksel beschermt de binnenkant van de doos en de leidingen tegen vervuiling door pleistermateriaal.

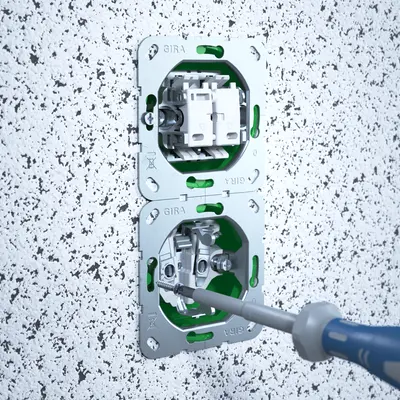

Vier gesloten schroefhouders zorgen ervoor dat de inbouwapparaten precies in de juiste positie worden vastgezet.
Vier gesloten schroefhouders zorgen ervoor dat de inbouwapparaten precies in de juiste positie worden vastgezet.

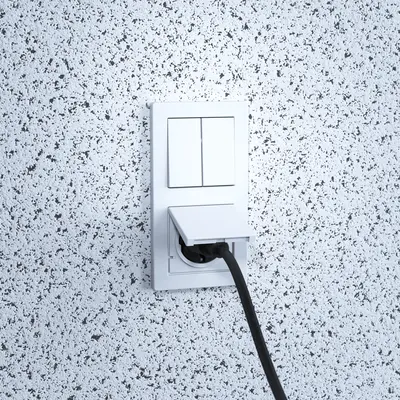

Inbouwvoorbeeld van een schakelaar-stopcontactcombinatie
Inbouwvoorbeeld van een schakelaar-stopcontactcombinatie

Montagemogelijkheden

Bevestiging met een hechtmagneet (art.-nr. 1261-81) voor een stevige bevestiging op de bekisting.
Bevestiging met een hechtmagneet (art.-nr. 1261-81) voor een stevige bevestiging op de bekisting.
Bevestiging aan de voor- en achterkant met KAISER-spreidpluggen (art.-nr. 1217-02).
Bevestiging aan de voor- en achterkant met KAISER-spreidpluggen (art.-nr. 1217-02).
Bevestiging aan de voor- en achterkant met klinknagels.
Bevestiging aan de voor- en achterkant met klinknagels.

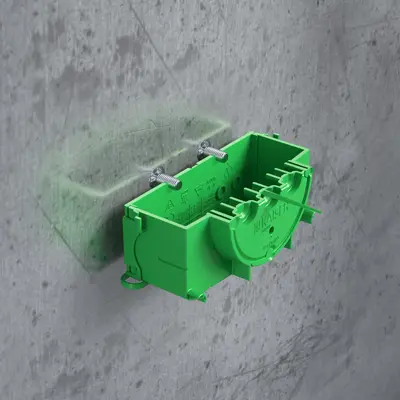

Bevestiging aan de achterkant met tapschroeven.
Bevestiging aan de achterkant met tapschroeven.

Op maat maken van leiding- resp. buisinvoeren

Voor leiding- resp. buisinvoeren op maat tot max. Ø 25 mm.
Voor leiding- resp. buisinvoeren op maat tot max. Ø 25 mm.

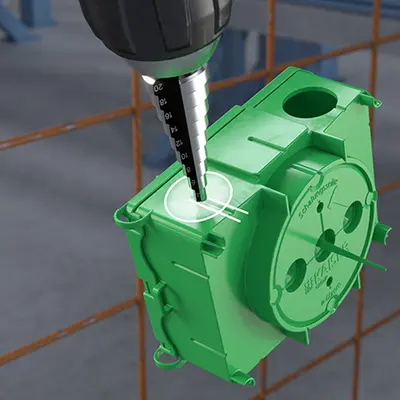

Met de getrapte KAISER-boor (art.-nr. 1284-32) en...
Met de getrapte KAISER-boor (art.-nr. 1284-32) en...
...de universele openingsnijder van KAISER (art.-nr. 1085-80) kunnen de benodigde openingen voor kabels of leidingen precies op maat worden gerealiseerd.
...de universele openingsnijder van KAISER (art.-nr. 1085-80) kunnen de benodigde openingen voor kabels of leidingen precies op maat worden gerealiseerd.
Daarna kunnen de benodigde kabels of leidingen worden ingevoerd en kunnen de juiste leidingreserves in de Flat 45-systeemdozen worden ondergebracht.
Daarna kunnen de benodigde kabels of leidingen worden ingevoerd en kunnen de juiste leidingreserves in de Flat 45-systeemdozen worden ondergebracht.
Gebruik de KAISER-stanstangen (art.-nr. 1286-33/-34) om een exacte buisinvoer te maken.
Gebruik de KAISER-stanstangen (art.-nr. 1286-33/-34) om een exacte buisinvoer te maken.
Vervolgens kunnen de benodigde buizen in de voorbereide openingen worden ingebracht.
Vervolgens kunnen de benodigde buizen in de voorbereide openingen worden ingebracht.
Met een gatenzaag Ø 25 mm kunnen de openingen voor de KAISER-buiskoppelingen (art.-nr. 1261-21, -26) en...
Met een gatenzaag Ø 25 mm kunnen de openingen voor de KAISER-buiskoppelingen (art.-nr. 1261-21, -26) en...
...buisovergangskoppeling Ø 32 mm (art.-nr. 1263-32) exact gemaakt worden.
...buisovergangskoppeling Ø 32 mm (art.-nr. 1263-32) exact gemaakt worden.

Wandmontage

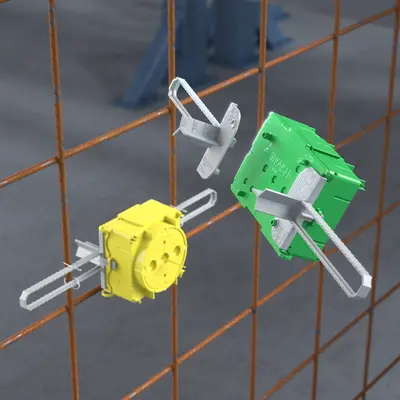

Met behulp van de KAISER-drukknopverbinding kunnen de Flat 45-bevestigings- en steunelementen en andere toebehoren eenvoudig op de Flat 45-systeemdozen worden bevestigd.
Met behulp van de KAISER-drukknopverbinding kunnen de Flat 45-bevestigings- en steunelementen en andere toebehoren eenvoudig op de Flat 45-systeemdozen worden bevestigd.
Alle Flat 45-systeemdozen kunnen nu snel en eenvoudig met een betonbinddraad op de wapening worden bevestigd.
Alle Flat 45-systeemdozen kunnen nu snel en eenvoudig met een betonbinddraad op de wapening worden bevestigd.

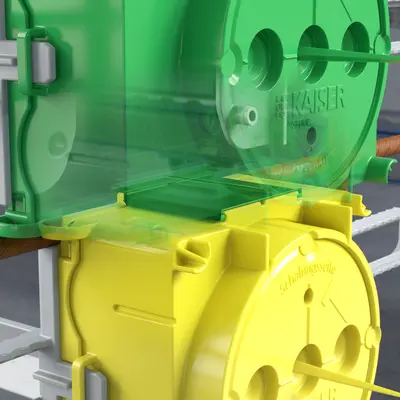

De Flat 45-inbouwdoos en Flat 45 inbouw-verbindingsdoos kunnen via de gehele doosbehuizing stabiel en veilig worden verbonden...
De Flat 45-inbouwdoos en Flat 45 inbouw-verbindingsdoos kunnen via de gehele doosbehuizing stabiel en veilig worden verbonden...

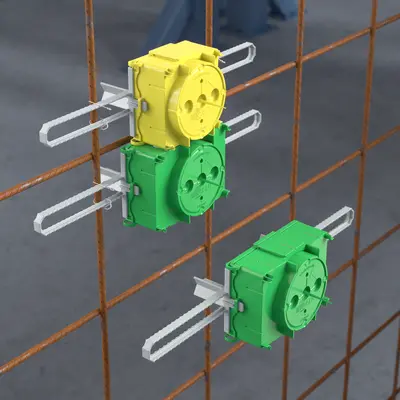

...en zijn daarmee volgens de norm met een afstand van 71 mm gecombineerd.
...en zijn daarmee volgens de norm met een afstand van 71 mm gecombineerd.

Afmetingen / vorm

Productlengte:
121.7 mm
Productbreedte:
60 mm
Productdiepte:
53 mm

Montage / installatie

Montagetype:
BB (massieve constructie)
Wanddikte min.:
8 mm
Wanddikte max.:
8 mm

Veiligheid / Eigenschappen

Speciale toepassing:
Fabricage in de fabriek
