ECON® Styro55
- voor gebruik achteraf in bestaande gevelstuc - voor isolatiediktes vanaf 80 mm - 4 weerhaken - klemribben - omlopende dichtingslip - Inclusief zetgereedschap (art. nr. 1090-22) per verpakkingseenheid
Open Cadenas Modal
  • voor gebruik achteraf in bestaande gevelstuc
  • voor isolatiediktes vanaf 80 mm
  • 4 weerhaken
  • klemribben
  • omlopende dichtingslip
  • Inclusief zetgereedschap (art. nr. 1090-22) per verpakkingseenheid

One-gang junction box, air-tight, for retrofitting of mechanically secure and thermal bridge-free installation in insulated exterior walls, one-gang junction box in accordance with DIN EN 60670/VDE 0606 and DIN 49073, made of plastic, thermal bridge-free design in accordance with DIN 18015-5, for installation in insulated exterior walls, installation opening Ø 60 mm, installation opening Ø 68 mm, depth 60 mm, for insulation thicknesses from 80 mm, combination distance 71 mm, protection class IP 30 according to DIN EN 60529, flame-retardant according to DIN EN 60695 up to 850° C, halogen-free according to DIN VDE 0604-2-100, with swivels for mechanically secure fixing in insulated and plastered composite thermal insulation systems made of expanded polystyrene, foam glass, perlite, mineral foam, toolless insertion for 2 NYM cables up to Ø 15 mm (3 x 1.5 mm², 3 x 2.5 mm² or 5 x 1.5 mm², low voltage), with 4 screw domes, with 2 plus-minus device screws
Lees meer Minder weergeven

ECON® Styro55 - inbouwdoos

Kaiser GmbH & Co.KG
Artikelnr.: 1555-51
EAN: 4013456536203
Halogeenvrij
VDE-bewaking
CE
Product Ø: 68 mm
Productdiepte: 60 mm
Inbouwopening (wand/plafond) Ø: 68 mm
Aantal doorvoeren: 2
Isolatiedikte min.: 80 mm
Isolatiedikte max.: 80 mm
Boorgat-/freesgat-Ø: 68 mm
Halogeenvrij: Ja
Verpakking / Verzending: 10 / 100
Toon andere kenmerken
Productgegevens (PDF)

accessories

- voor volledig geïsoleerd doorlussen bij combinaties - voor art.-nr. 1159-90, 1555-51 en 9074-03
Verbindingsstukken
Artikelnr. 9060-88
  • voor volledig geïsoleerd doorlussen bij combinaties
  • voor art.-nr. 1159-90, 1555-51 en 9074-03
Meer informatie

tools

- Voor het maken van inbouwopeningen in bestaande gevelstuc bij aanwezige leidingen - Voor ECON® Styro55 verbindingsdozen - passen in alle boormachines met 13 mm-boorhouder - Met diepteaanslag voor het vermijden van koudebruggen - Inclusief 2 centreerhulpen Ø 68 mm (art.nr. 1090-68) voor een precieze freesgeleiding
SPECIAalfrees ETICS Ø 68 x 180 mm
Artikelnr. 1088-07
  • Voor het maken van inbouwopeningen in bestaande gevelstuc bij aanwezige leidingen
  • Voor ECON® Styro55 verbindingsdozen
  • passen in alle boormachines met 13 mm-boorhouder
  • Met diepteaanslag voor het vermijden van koudebruggen
  • Inclusief 2 centreerhulpen Ø 68 mm (art.nr. 1090-68) voor een precieze freesgeleiding
Meer informatie
- Voor een snelle en veilige bevestiging van de verbindingsdoos ECON® Iso + (art.nr. 1159-55) en ECON® Styro55 (art.nr. 1555-51)
Zetgereedschap ECON® Iso + / ECON® Styro55
Artikelnr. 1090-22
  • Voor een snelle en veilige bevestiging van de verbindingsdoos ECON® Iso + (art.nr. 1159-55) en ECON® Styro55 (art.nr. 1555-51)
Meer informatie
- voor nauwkeurige installatieopeningen in bestaande externe thermische isolatiecomposiet systemen (ETICS) - precieze geleiding van de SPECIAL snijder (item nr. 1088-07) - Combineerbaar voor genormeerde combinaties 71 mm - voor nauwkeurige plaatsing en eenvoudige bevestiging door spijkeren op de isolatieplaat
Centreerhulp Ø 68 mm
Artikelnr. 1090-68
  • voor nauwkeurige installatieopeningen in bestaande externe thermische isolatiecomposiet systemen (ETICS)
  • precieze geleiding van de SPECIAL snijder (item nr. 1088-07)
  • Combineerbaar voor genormeerde combinaties 71 mm
  • voor nauwkeurige plaatsing en eenvoudige bevestiging door spijkeren op de isolatieplaat
Meer informatie
- met geïntegreerd mes voor lengtesnede bij langere kabels - gemakkelijk te gebruiken door ergonomisch design - snijmes gehard en geslepen
Striptang AMZ 2
Artikelnr. 1190-02
  • met geïntegreerd mes voor lengtesnede bij langere kabels
  • gemakkelijk te gebruiken door ergonomisch design
  • snijmes gehard en geslepen
Meer informatie
- praktische tinnen waterpas - Voor het positioneren van inbouwdozen en verbindingsdozen bij horizontale en verticale montage met pleister
Waterpas deksel voor ronde inbouwdozen
Artikelnr. 1190-60
  • praktische tinnen waterpas
  • Voor het positioneren van inbouwdozen en verbindingsdozen bij horizontale en verticale montage met pleister
Meer informatie

recommendations

- voor gebruik achteraf in bestaande gevelstuc - bestaat uit ankerhuls en bevestigingskern - voor isolatiediktes vanaf 80 mm - schroefvlak met tolerantiecompensatie van 10 mm - 4 weerhaken - 2 klemribben - omlopende dichtingslip - gewichtsbelasting tot 30 N (3 kg) - apparaatbevestiging met zelftappende schroeven Ø 3,2 - 4 mm
Mini-apparatenhouder
Artikelnr. 1159-50
  • voor gebruik achteraf in bestaande gevelstuc
  • bestaat uit ankerhuls en bevestigingskern
  • voor isolatiediktes vanaf 80 mm
  • schroefvlak met tolerantiecompensatie van 10 mm
  • 4 weerhaken
  • 2 klemribben
  • omlopende dichtingslip
  • gewichtsbelasting tot 30 N (3 kg)
  • apparaatbevestiging met zelftappende schroeven Ø 3,2 - 4 mm
Meer informatie

ECON® Styro55

ECON® Styro55 aftakdoos voor toestellen is de oplossing voor het achteraf inbouwen van diverse inbouwtoestellen in externe thermische isolatiesystemen (ETICS) met EPS/XPS of vergelijkbare isolatiematerialen die al bepleisterd zijn. De speciale draaibare snijkanten zorgen voor een veilige mechanische bevestiging in het isolatiemateriaal. Schakelaars, stopcontacten, intercomsystemen en nog veel meer kunnen snel en eenvoudig worden geïnstalleerd op een permanent veilige manier en zonder koudebruggen.
  • Luchtdichte en koudebrugvrije elektrische installatie volgens DIN 18015-5 in koudebrugvrije buitenisolatie
  • Geschikt voor EPS/XPS (en vergelijkbare isolatiematerialen) vanaf een bulkdichtheid van 15kg/m³
  • Veilige mechanische grip in de koudebrugvrije buitenisolatie dankzij 4 draaibare snijkanten
  • Speciale snijder (artikelnr. 1088-07) voorkomt beschadiging van de kabel
  • Afdichtingslip voorkomt binnendringen van vocht
  • Meervoudige combinaties mogelijk

Toepassingsvoorbeelden

De weerhaken van de doos snijden zich vast in het isolatiemateriaal.
De weerhaken van de doos snijden zich vast in het isolatiemateriaal.
Inbouw van de apparaten zonder beschadiging van de isolatie en zonder koudebruggen.
Inbouw van de apparaten zonder beschadiging van de isolatie en zonder koudebruggen.
Vaste montage in de koudebrugvrije buitenisolatie zonder kleefstof.
Vaste montage in de koudebrugvrije buitenisolatie zonder kleefstof.
Stabiele installatie gelijk met de wand, ook voor meervoudige combinaties.
Stabiele installatie gelijk met de wand, ook voor meervoudige combinaties.

Koudebrugberekening

Een koudebrugtest in het Passivhaus Institut Dr. Feist in Darmstadt, Duitsland, wees uit dat het warmtegeleidingsvermogen quasi onveranderd blijft en dat er geen koudebruggen gevormd worden. De verliescoëfficiënt „× WB“ bedraagt 0,005044 W/K.
Koudebrugberekening

Technische informatie

De luchtdichte invoer van de leiding zonder werktuigen vermijdt luchtstroom langs de leiding.
De luchtdichte invoer van de leiding zonder werktuigen vermijdt luchtstroom langs de leiding.
De weerhaken verankeren de doos in de isolatie. De klemribben vooraan zorgen voor een extra bevestiging van de doos.
De weerhaken verankeren de doos in de isolatie. De klemribben vooraan zorgen voor een extra bevestiging van de doos.
Het membraan achteraan zorgt voor de afdichting van de isolatie en vermijdt luchtstroom langs de doos.
Het membraan achteraan zorgt voor de afdichting van de isolatie en vermijdt luchtstroom langs de doos.

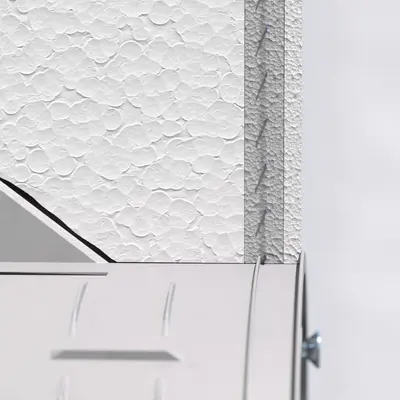

De omlopende dichtingsring dicht de koudebrugvrije buitenisolatie af, zodat er geen vocht kan binnendringen.
De omlopende dichtingsring dicht de koudebrugvrije buitenisolatie af, zodat er geen vocht kan binnendringen.

Montage bij bestaande leiding

De leiding moet absoluut door de isolatieplaat gevoerd worden. Kort de bestaande leiding ca. 10 cm in.
De leiding moet absoluut door de isolatieplaat gevoerd worden. Kort de bestaande leiding ca. 10 cm in.
Bevestig de centreerhulp Ø 68 mm (Art.-nr. 1090-68) met stalen nagels op de buitenisolatie.
Bevestig de centreerhulp Ø 68 mm (Art.-nr. 1090-68) met stalen nagels op de buitenisolatie.
Snij met behulp van de SPECIAL frees (Art.-nr. 1088-07) de inbouwopening precies tot aan de diepteaanslag.
Snij met behulp van de SPECIAL frees (Art.-nr. 1088-07) de inbouwopening precies tot aan de diepteaanslag.
Verwijder de boorkern uit de opening.
Verwijder de boorkern uit de opening.

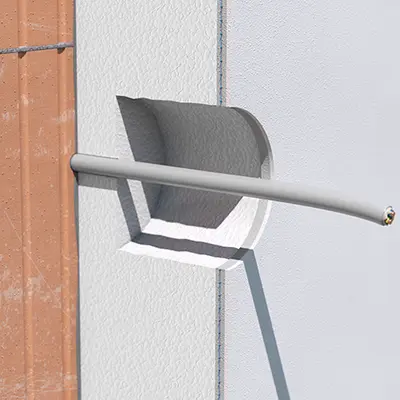

De opening is slechts zo diep als nodig. De isolatie blijft behouden en de leiding is niet beschadigd.
De opening is slechts zo diep als nodig. De isolatie blijft behouden en de leiding is niet beschadigd.
Het elastische afdichtingsmembraan van de ECON®-techniek spant zich bij het doorvoeren rond de leiding en maakt de opening luchtdicht.
Het elastische afdichtingsmembraan van de ECON®-techniek spant zich bij het doorvoeren rond de leiding en maakt de opening luchtdicht.

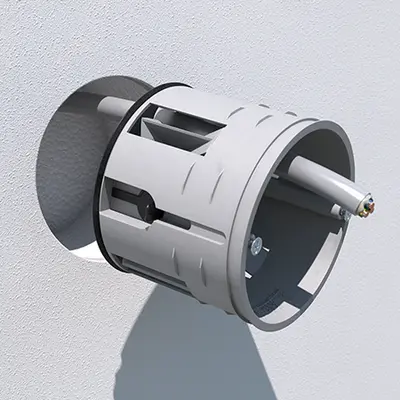

Plaats de ECON® Styro55-inbouwdoos in de inbouwopening.
Plaats de ECON® Styro55-inbouwdoos in de inbouwopening.

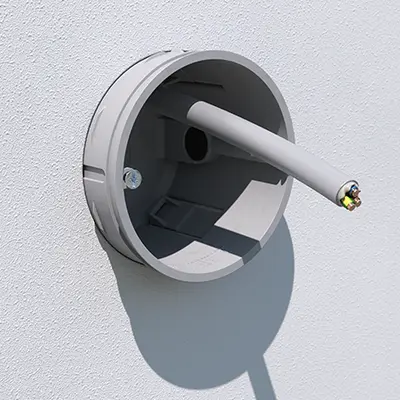

Druk de doos gelijk met de wand tot aan de houderrand in de opening.
Druk de doos gelijk met de wand tot aan de houderrand in de opening.
Met behulp van het montagegereedschap (Art.-nr. 1090-22) worden de vier weerhaken tot in de vergrendeling gedraaid.
Met behulp van het montagegereedschap (Art.-nr. 1090-22) worden de vier weerhaken tot in de vergrendeling gedraaid.

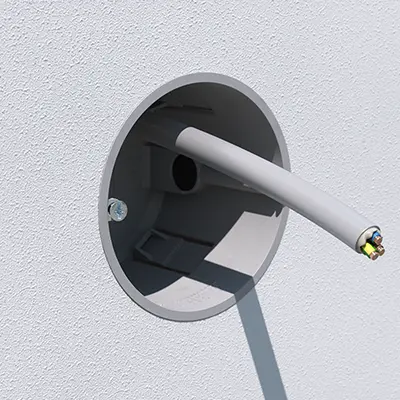

De doos zit gelijk met de wand en stevig vast.
De doos zit gelijk met de wand en stevig vast.

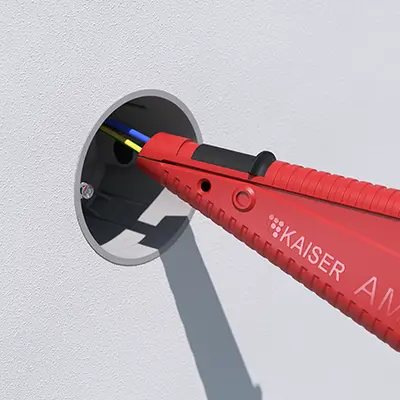

De leiding wordt gestript met behulp van de striptang (Art.-nr. 1190-02).
De leiding wordt gestript met behulp van de striptang (Art.-nr. 1190-02).
De weerhaken van de doos snijden zich vast in het isolatiemateriaal.
De weerhaken van de doos snijden zich vast in het isolatiemateriaal.

Montage van combinaties

Inbouwopeningen met de gecombineerde centreerhulpstukken (Art.-nr. 1090-68) op hartafstand 71 mm freezen.
Inbouwopeningen met de gecombineerde centreerhulpstukken (Art.-nr. 1090-68) op hartafstand 71 mm freezen.
Voor het plaatsen van de verbindingssteun wordt het treklipje zonder gereedschap verwijderd.
Voor het plaatsen van de verbindingssteun wordt het treklipje zonder gereedschap verwijderd.

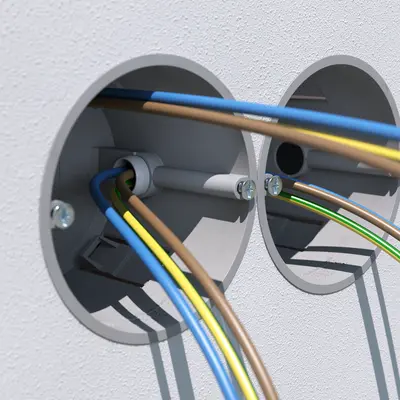

De volledig geïsoleerde doorbedrading wordt uitgevoerd met de verbindingssteun.
De volledig geïsoleerde doorbedrading wordt uitgevoerd met de verbindingssteun.
Stabiele en veilige bevestiging van meervoudige combinaties, deurtelefoons enz.
Stabiele en veilige bevestiging van meervoudige combinaties, deurtelefoons enz.

Afmetingen / vorm

Product Ø:
68 mm
Productdiepte:
60 mm
Inbouwopening (wand/plafond) Ø:
68 mm
Boorgat-/freesgat-Ø:
68 mm

Aansluitingen / ingangen

Aantal doorvoeren:
2

Montage / installatie

Isolatiedikte min.:
80 mm
Isolatiedikte max.:
80 mm
Montagetype:
WDVS/Buitenisolatie

Veiligheid / Eigenschappen

Halogeenvrij:
Ja
Certificaat
