De snelste schroefbevestigingstechniek FX4

met 2 apparaatschroeven
2 kabelinvoeren voor zeer kleine spanningen

Lees meer Minder weergeven

Hollewanddozen

Plastic Color S.A.

Artikelnr.: 261

EAN: 5412222352761

Productdiepte: 61 mm

Voor buis Ø: 20 mm

Plaatdikte min.: 7 mm

Plaatdikte max.: 40 mm

Boorgat-/freesgat-Ø: 68 mm

Verpakking / Verzending: 10 / 100

Toon andere kenmerken

Productgegevens (PDF)

Productinformatie

De snelste schroefbevestigingstechniek FX4

De FX4-techniek biedt de snelste schroefbevestiging voor hollewanddozen en inbouwdozen ooit. De nieuwe schroefdraadvorm zorgt voor een bevestiging die tot 40% sneller is en bovendien een betere zelfremming heeft.

40% snellere montage
Hoge zelfremming
In hollewanddozen en inbouwdozen

Verwerkingsinstructie

De lasschroeven met de steile schroefdraadvorm en de 3-delige schroefdraad leveren een tijdbesparing op van wel 40% bij de montage.

Traditionele schroeven

KAISER-standaard

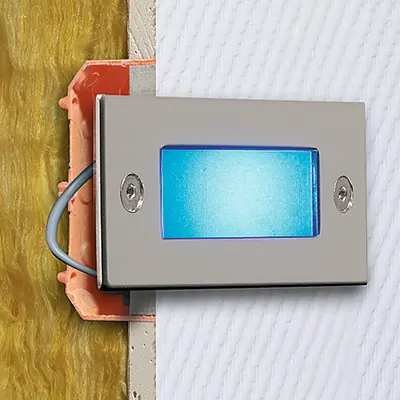

Voorbeeld universele behuizing

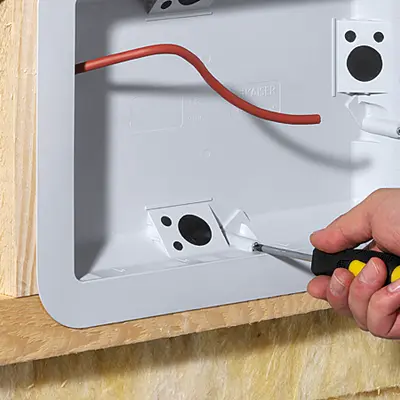

Voorbeeld EnoX®

Technische verwerkingsaanwijzingen / Richtlijnen

Volgens EN 60670
Standaard hartafstand 71 mm
Volledig geïsoleerde kabeldoorvoer voor combinaties van inbouwdozen met verbindingsstukken
Met bevestigingsrand
uitbreekopeningen voor kabel, laagspanningsleidingen en EN buizen
Geïntegreerde trekontlasting van de NYM-leidingen volgens DIN EN 60670/DIN 49073
Ook als verdeeldoos bruikbaar volgens DIN EN 60670

Productspecificaties

Afmetingen / vorm

Productdiepte:: 61 mm
Boorgat-/freesgat-Ø:: 68 mm

Aansluitingen / ingangen

Voor buis Ø:: 20 mm

Montage / installatie

Plaatdikte min.:: 7 mm
Plaatdikte max.:: 40 mm
Montagetype:: HW (droogbouw/lichtgewicht constructie)

Goedkeuringen / Certificaten

VDE:: Ja
