Inbouwdoos voor massief hout
BAKA-Award
- Klemribbevestiging voor de montage in kruislaaghouten resp. met lijm gelamineerde houten wanden of in massief houten platen - Innovatieve, aan de zijkant van de doosomvang geplaatste leidinginvoeren - 4 schroefhouders - Openen van de leidinginvoeren zonder gereedschap met behulp van openingslip - Volledig geïsoleerd doorlussen bij combinaties door verbindingsstukken - Inclusief zetgereedschap (art.nr. 1090-12) per verpakkingseenheid
- Klemribbevestiging voor de montage in kruislaaghouten resp. met lijm gelamineerde houten wanden of in massief houten platen - Innovatieve, aan de zijkant van de doosomvang geplaatste leidinginvoeren - 4 schroefhouders - Openen van de leidinginvoeren zonder gereedschap met behulp van openingslip - Volledig geïsoleerd doorlussen bij combinaties door verbindingsstukken - Inclusief zetgereedschap (art.nr. 1090-12) per verpakkingseenheid
- Klemribbevestiging voor de montage in kruislaaghouten resp. met lijm gelamineerde houten wanden of in massief houten platen - Innovatieve, aan de zijkant van de doosomvang geplaatste leidinginvoeren - 4 schroefhouders - Openen van de leidinginvoeren zonder gereedschap met behulp van openingslip - Volledig geïsoleerd doorlussen bij combinaties door verbindingsstukken - Inclusief zetgereedschap (art.nr. 1090-12) per verpakkingseenheid
1 / 3
Open Cadenas Modal
- Klemribbevestiging voor de montage in kruislaaghouten resp. met lijm gelamineerde houten wanden of in massief houten platen - Innovatieve, aan de zijkant van de doosomvang geplaatste leidinginvoeren - 4 schroefhouders - Openen van de leidinginvoeren zonder gereedschap met behulp van openingslip - Volledig geïsoleerd doorlussen bij combinaties door verbindingsstukken - Inclusief zetgereedschap (art.nr. 1090-12) per verpakkingseenheid
- Klemribbevestiging voor de montage in kruislaaghouten resp. met lijm gelamineerde houten wanden of in massief houten platen - Innovatieve, aan de zijkant van de doosomvang geplaatste leidinginvoeren - 4 schroefhouders - Openen van de leidinginvoeren zonder gereedschap met behulp van openingslip - Volledig geïsoleerd doorlussen bij combinaties door verbindingsstukken - Inclusief zetgereedschap (art.nr. 1090-12) per verpakkingseenheid
- Klemribbevestiging voor de montage in kruislaaghouten resp. met lijm gelamineerde houten wanden of in massief houten platen - Innovatieve, aan de zijkant van de doosomvang geplaatste leidinginvoeren - 4 schroefhouders - Openen van de leidinginvoeren zonder gereedschap met behulp van openingslip - Volledig geïsoleerd doorlussen bij combinaties door verbindingsstukken - Inclusief zetgereedschap (art.nr. 1090-12) per verpakkingseenheid
  • Klemribbevestiging voor de montage in kruislaaghouten resp. met lijm gelamineerde houten wanden of in massief houten platen
  • Innovatieve, aan de zijkant van de doosomvang geplaatste leidinginvoeren
  • 4 schroefhouders
  • Openen van de leidinginvoeren zonder gereedschap met behulp van openingslip
  • Volledig geïsoleerd doorlussen bij combinaties door verbindingsstukken
  • Inclusief zetgereedschap (art.nr. 1090-12) per verpakkingseenheid

Cavity wall one-gang junction box for solid wood
Solid wood box, designed as a one-gang junction box in accordance with DIN EN 60670/VDE 0606 and DIN 49073, made of plastic, with air-tight design in accordance with DIN 18015-5, for solid wood walls
Installation opening Ø 60 mm, installation opening Ø 74 mm, combination distance 71 mm, combinations with fully insulated straight couplings, depth 60 mm, for wall thicknesses from 100 mm, with 4 screw domes and 2 plus-minus device screws, entry markings for 8 NYM cables up to Ø 11.5 mm, protection class IP 30 according to DIN EN 60529, flame-retardant according to DIN EN 60695 up to 850 °C, for solid wood installations
Lees meer Minder weergeven

Inbouwdoos voor massief hout

Unbekannt
Artikelnr.: 9274-22
EAN: 4013456588998
VDE-bewaking
Product Ø: 74 mm
Productdiepte: 60 mm
Inbouwopening (wand/plafond) Ø: 74 mm
Aantal doorvoeren: 8
Boorgat-/freesgat-Ø: 74 mm
Verpakking / Verzending: 25 / 250
Toon andere kenmerken
Productgegevens (PDF)

accessories

- voor volledig geïsoleerd doorlussen bij combinaties - voor art.-nr. 1159-90, 1555-51 en 9074-03
Verbindingsstukken
Artikelnr. 9060-88
  • voor volledig geïsoleerd doorlussen bij combinaties
  • voor art.-nr. 1159-90, 1555-51 en 9074-03
Meer informatie

tools

- Voor een snelle en veilige montage van de verbindingsdoos O-range ECON® Fix (art.nr. 9264-12/9264-72) en massief houten dozen (art.nr. 9274-22/9464-05) - Demontage mogelijk - Ook geschikt voor het eenvoudig uitlijnen van de meeste KAISER hollewanddozen met freesgatdiameter van68 mm, zoals art.nr. 9063-XX, 9064-XX, 9263-XX, 9264-XX enz. (niet geschikt voor bv. art.nr. 9268-XX, 9280-XX)
Zetwerktuig ECON® Fix
Artikelnr. 1090-12
  • Voor een snelle en veilige montage van de verbindingsdoos O-range ECON® Fix (art.nr. 9264-12/9264-72) en massief houten dozen (art.nr. 9274-22/9464-05)
  • Demontage mogelijk
  • Ook geschikt voor het eenvoudig uitlijnen van de meeste KAISER hollewanddozen met freesgatdiameter van68 mm, zoals art.nr. 9063-XX, 9064-XX, 9263-XX, 9264-XX enz. (niet geschikt voor bv. art.nr. 9268-XX, 9280-XX)
Meer informatie

recommendations

- Voor elementen van massief hout F30-B tot F120-B - Montage door klemribbevestiging - Leidinginvoer maakt tolerantiecompensatie van het kabeltracé mogelijk - Ook voor direct tegenoverliggende inbouw - Behoudt de geluidsisolerende eigenschap van de elementen van massief hout
Brandwerende inbouwdoos PROTECT® voor massief hout
Artikelnr. 9464-05
  • Voor elementen van massief hout F30-B tot F120-B
  • Montage door klemribbevestiging
  • Leidinginvoer maakt tolerantiecompensatie van het kabeltracé mogelijk
  • Ook voor direct tegenoverliggende inbouw
  • Behoudt de geluidsisolerende eigenschap van de elementen van massief hout
Meer informatie

Inbouwdoos voor massief hout

Met de inbouwdoos voor massief hout gaat de installatie in wanden van massief hout duidelijk sneller, eenvoudiger en efficiënter dankzij liploze klemribbevestiging. Dankzij de innovatieve leidinginvoeren, die installatie zonder gereedschap mogelijk maken, kunnen zelfs uit de richting geboorde boorgaten voor kabelgeleiding in het massief houten element moeiteloos worden uitgevlakt en een schone installatie in de installatieopening garanderen, zelfs bij blootliggende houtkwaliteit. Met behulp van de aangebrachte centreerranden en de middenmarkeringen op de opsluitrand en op de eerste klemribbenrij wordt een exacte en eenvoudige uitlijning van de inbouwdoos in de inbouwopening zonder kanteling mogelijk gemaakt.
  • Klemribbevestiging voor de montage in wanden van massief hout
  • Innovatieve leidinginvoeren maken maximale tolerantiecompensatie mogelijk voor uit de richting geboorde gaten voor het kabeltracé
  • 4 schroefhouders voor maximale flexibiliteit bij de montage van het apparaat
  • 8 leidinginvoeren zonder gereedschap
  • Schroeven met +/- aandraaivoorziening

Toepassingsvoorbeelden

Ideaal voor de montage in elementen van massief hout met multiplexkwaliteit.
Ideaal voor de montage in elementen van massief hout met multiplexkwaliteit.

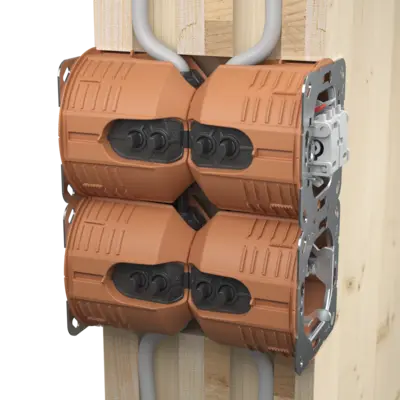

Voor direct tegenoverliggende inbouw in wanden vanaf 120 mm totale dikte.
Voor direct tegenoverliggende inbouw in wanden vanaf 120 mm totale dikte.
Volledig geïsoleerde aansluiting bij twee- tot vijfvoudige dooscombinaties door middel van verbindingsmoffen (art.-nr. 9060-88).
Volledig geïsoleerde aansluiting bij twee- tot vijfvoudige dooscombinaties door middel van verbindingsmoffen (art.-nr. 9060-88).
Stevige bevestiging dankzij de klemribbebevestiging, ook bij beplanking achteraf (zoals een gipsplaat).
Stevige bevestiging dankzij de klemribbebevestiging, ook bij beplanking achteraf (zoals een gipsplaat).

Verwerkingsinstructies

Leidinginvoer zonder gereedschap tot Ø 11,5 mm.
Leidinginvoer zonder gereedschap tot Ø 11,5 mm.
De innovatieve leidinginvoeren compenseren ideaal voor boorgaten buiten de richting en zorgen voor een optimale kabelverbinding met de contactdoos.
De innovatieve leidinginvoeren compenseren ideaal voor boorgaten buiten de richting en zorgen voor een optimale kabelverbinding met de contactdoos.
Bij meervoudige combinaties met een normatieve middenafstand van 71 mm wordt de opsluitrand eenvoudig gesneden (bijv. met behulp van snijmes).
Bij meervoudige combinaties met een normatieve middenafstand van 71 mm wordt de opsluitrand eenvoudig gesneden (bijv. met behulp van snijmes).
De doos wordt met het zetwerktuig (art.-nr. 1090-12) eenvoudig in de Ø 74mm-inbouwopening van de wand van massief hout gedrukt.
De doos wordt met het zetwerktuig (art.-nr. 1090-12) eenvoudig in de Ø 74mm-inbouwopening van de wand van massief hout gedrukt.

Montage

Maak de exacte inbouwopening Ø 74 mm, bij meervoudige combinaties met normatieve middenafstand van 71 mm.
Maak de exacte inbouwopening Ø 74 mm, bij meervoudige combinaties met normatieve middenafstand van 71 mm.
Open de gereedschapsloze leidinginvoeren en voer de kabels tot Ø 11,5 mm in.
Open de gereedschapsloze leidinginvoeren en voer de kabels tot Ø 11,5 mm in.
Lijn de doos uit voor een exacte positionering aan de hand van de middenmarkeringen op de opsluitrand en de eerste klemribbenrij.
Lijn de doos uit voor een exacte positionering aan de hand van de middenmarkeringen op de opsluitrand en de eerste klemribbenrij.
Bij de doosmontage worden de leidingen van buitenaf in het membraan gedrukt, zodat de doos in de inbouwopening gebracht kan worden.
Bij de doosmontage worden de leidingen van buitenaf in het membraan gedrukt, zodat de doos in de inbouwopening gebracht kan worden.
De doos wordt met het zetwerktuig (art.-nr. 1090-12) eenvoudig in de Ø 74mm-inbouwopening van de wand van massief hout gedrukt.
De doos wordt met het zetwerktuig (art.-nr. 1090-12) eenvoudig in de Ø 74mm-inbouwopening van de wand van massief hout gedrukt.
Voor volledig geïsoleerd aansluiten bij meervoudige combinaties wordt de verbindingsmof (art.-nr. 9060-88) in de geopende leidinginvoer gestoken.
Voor volledig geïsoleerd aansluiten bij meervoudige combinaties wordt de verbindingsmof (art.-nr. 9060-88) in de geopende leidinginvoer gestoken.
Vervolgens worden de verbindingsgeleiders door de verbindingsmof geleid.
Vervolgens worden de verbindingsgeleiders door de verbindingsmof geleid.
Bevestig het inbouwapparaat met behulp van schroeven.
Bevestig het inbouwapparaat met behulp van schroeven.

Afmetingen / vorm

Product Ø:
74 mm
Productdiepte:
60 mm
Inbouwopening (wand/plafond) Ø:
74 mm
Boorgat-/freesgat-Ø:
74 mm

Aansluitingen / ingangen

Aantal doorvoeren:
8

Montage / installatie

Montagetype:
HW (droogbouw/lichtgewicht constructie)

Veiligheid / Eigenschappen

Speciale toepassing:
Houtbouw, Modulaire- en prefabwoningen

Apparatuur

Aantal schroefhouders:
4
