Brandbeveiligingsafscherming scheepsbouw en massief hout
DNV
- Voor scheepswanden- en dekken van scheidingsschotklasse B15 - Voor voorgeconfectioneerde leidingen - Voor het brandbeveiligingstechnisch afschermen van leidingdoorvoeren - Zonder gebruik van brandwerende kit - Zelfstandig afdichten door isolatielaagvormend materiaal
Open Cadenas Modal
  • Voor scheepswanden- en dekken van scheidingsschotklasse B15
  • Voor voorgeconfectioneerde leidingen
  • Voor het brandbeveiligingstechnisch afschermen van leidingdoorvoeren
  • Zonder gebruik van brandwerende kit
  • Zelfstandig afdichten door isolatielaagvormend materiaal

Fire protection multiple penetration for shipbuilding walls and ceilings B15 and solid wood walls cross-laminated timber F30-B-F120-B, Fire protection bulkhead in multiple bulkhead design, for shipbuilding walls and ceilings B 15 with thin boarding, wall and ceiling thickness 25 mm and 50 mm, for sheet thicknesses 0.5 - 0.8 mm, MED and steering wheel approval from DNV, solid wood walls, cross-laminated timber, wall thicknesses 100 mm (F30-B-F90-B) and 120 mm (F30-B-F120-B), classification report from IBS Austria, installation opening ᴓ 50 mm, installation depth 25 mm, f, consisting of two plastic halves and an inlay made of insulating material, with sound insulation function up to a sound insulation value of 48 dB, for a maximum of 4 electric cables with a diameter of 4–12.5 mm, also suitable for pre-assembled electric cables, tested in accordance with IMO FTP Code Part 5, Vibration resistance according to DIN EN 61373,
Lees meer Minder weergeven

Meervoudig leidingdoorvoersysteem B15 PROTECT®

Kaiser GmbH & Co.KG
Artikelnr.: 9459-15
EAN: 4013456582040
Halogeenvrij
CE
Wheelmark
DNV
Productdiepte: 25 mm
Deksel voor doos/behuizing/kast Ø: 50 mm
Brandwerendheidsklasse: B 15 (voor scheepsbouw)
Halogeenvrij: Ja
Verpakking / Verzending: 5 / 50
Toon andere kenmerken
Productgegevens (PDF)

recommendations

DNV
- Voor scheepswanden- en dekken van scheidingsschotklasse B15 - Voor voorgeconfectioneerde leidingen - Voor het brandbeveiligingstechnisch afschermen van leidingdoorvoeren - Zonder gebruik van brandwerende kit - Zelfstandig afdichten door isolatielaagvormend materiaal
Leiding invoerafdichting B15 PROTECT®
Artikelnr. 9459-14
  • Voor scheepswanden- en dekken van scheidingsschotklasse B15
  • Voor voorgeconfectioneerde leidingen
  • Voor het brandbeveiligingstechnisch afschermen van leidingdoorvoeren
  • Zonder gebruik van brandwerende kit
  • Zelfstandig afdichten door isolatielaagvormend materiaal
Meer informatie

Brandbeveiligingsafscherming scheepsbouw en massief hout

De B15 PROTECT® brandbeveiligingsafschermingen garanderen de brandbeveiligingstechnische ruimteafsluiting in scheepsbouwwanden en -dekken. Vuur, rook en hoge temperaturen kunnen zich niet verspreiden dankzij het materiaal dat bij brand opschuimt en een isolatielaag vormt. Leidingdoorvoeren worden veilig, permanent en betrouwbaar afgedicht met het B15 PROTECT®- meervoudige leidingdoorvoersysteem en B15 PROTECT®-leidingdoorvoersysteem en garanderen daardoor een ruimteafsluiting van 30 minuten.
  • Voor scheepswanden en -dekken B15
  • Voor leidingen van Ø 4 - 12,5 mm in de scheepsbouw
  • Voor leidingen van Ø 4 - 15 mm in houten constructies
  • Ideaal voor voorgeconfectioneerde leidingen
  • Veilige, gecertificeerde brandbeveiligingsoplossing
  • Gecertificeerd door DNV
  • Zonder gebruik van brandwerende kit
  • Installatie zonder gereedschap
  • Vrijwaart de geluidswerende functie van de wand

Toepassingsvoorbeelden scheepsbouw en massief hout

Voor leidingdoorvoeringen door scheepsbouwwanden met categorie B15.
Voor leidingdoorvoeringen door scheepsbouwwanden met categorie B15.
Montage voor wanddiktes van 25 tot 50 mm...
Montage voor wanddiktes van 25 tot 50 mm...
...en in scheepsbouwdekken B15 met 25 tot 50 mm paneeldikte.
...en in scheepsbouwdekken B15 met 25 tot 50 mm paneeldikte.
Voor kabeldoorvoeringen door massief houten muren.
Voor kabeldoorvoeringen door massief houten muren.

Verwerkingsinstructies scheepsbouw en massief hout

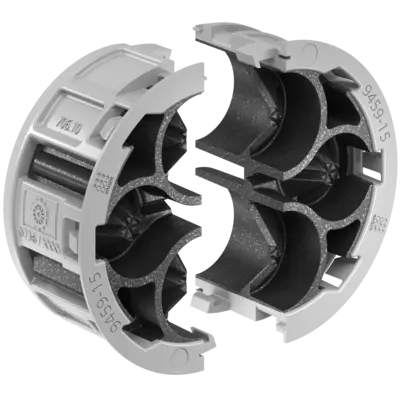

Tweedelige brandbeveiligingssystemen B15.
Tweedelige brandbeveiligingssystemen B15.
Voor het brandbeveiligingstechnisch afschermen van afzonderlijke leidingen of leidingbundels in wanden...
Voor het brandbeveiligingstechnisch afschermen van afzonderlijke leidingen of leidingbundels in wanden...
...en plafonds met 4 - 12,5 mm leidingdoorsnede in de scheepsbouw en massief houten constructies.
...en plafonds met 4 - 12,5 mm leidingdoorsnede in de scheepsbouw en massief houten constructies.
Kan ook worden gebruikt als groepsindeling.
Kan ook worden gebruikt als groepsindeling.

Montage meervoudig leidingdoorvoersysteem B15 PROTECT® – Scheepsbouw

Maak de inbouwopening Ø 50 mm.
Maak de inbouwopening Ø 50 mm.
Voer tot 4 leidingen met een diameter van 4 - 12,5 mm door.
Voer tot 4 leidingen met een diameter van 4 - 12,5 mm door.
Plaats de twee halve delen van het B15 PROTECT®-meervoudige leidingdoorvoersysteem om de leidingen, vergrendel...
Plaats de twee halve delen van het B15 PROTECT®-meervoudige leidingdoorvoersysteem om de leidingen, vergrendel...
...en druk het in de componentopening tot het hoorbaar vergrendeld wordt.
...en druk het in de componentopening tot het hoorbaar vergrendeld wordt.

Montage meervoudig leidingdoorvoersysteem B15 PROTECT® – Massief houten constructie

Maak de inbouwopening Ø 50 mm.
Maak de inbouwopening Ø 50 mm.
Voer tot 4 leidingen met een diameter van 4 - 12,5 mm door.
Voer tot 4 leidingen met een diameter van 4 - 12,5 mm door.
Plaats de twee halve delen van het B15 PROTECT®-meervoudige leidingdoorvoersysteem om de leidingen, vergrendel...
Plaats de twee halve delen van het B15 PROTECT®-meervoudige leidingdoorvoersysteem om de leidingen, vergrendel...
...en druk het in de componentopening tot het hoorbaar vergrendeld wordt.
...en druk het in de componentopening tot het hoorbaar vergrendeld wordt.

Afmetingen / vorm

Productdiepte:
25 mm
Deksel voor doos/behuizing/kast Ø:
50 mm

Veiligheid / Eigenschappen

Halogeenvrij:
Ja
Speciale toepassing:
Brandbeveiliging

Goedkeuringen / Certificaten

Brandwerendheidsklasse:
B 15 (voor scheepsbouw)
