O-range ECON® Flex
Artikelnr. 5026
  • voor inbouwapparaten en elektronische componenten
  • Luchtdichte uitvoering met afdichtingsmembranen
  • flexibele tunnel
  • Combineerbaar met ECON® inbouwdozen

O-range ECON® Flex

Luchtdichte Electronic-doos O-range ECON® Flex met ECON-techniek voor een energiezuinige elektrische installatie volgens de EnEV-voorschriften en voor installatie in een cleanroomomgeving of onder strenge hygiënische voorwaarden. De snelle montage is ideaal voor de renovatie of uitbreiding van bestaande installaties. De flexibele tunnel garandeert een eenvoudige installatie en biedt ruimte voor elektronische onderdelen, reservekabels en klemmen.
  • Bijkomende, zijdelingse aansluitruimte voor communicatie- en netwerktechniek
  • Elastisch afdichtingsmembraan voor gewaarborgde luchtdichtheid
  • Leiding- en buisinvoer zonder gereedschap
  • Geïntegreerde trekontlasting
  • Luchtdicht en volledig geïsoleerd combineerbaar met verbindingsstukken

Toepassingsvoorbeelden

De combinatie met hollewanddozen ECON® is mogelijk.
De combinatie met hollewanddozen ECON® is mogelijk.
Extra ruimte voor verbindingsklemmen.
Extra ruimte voor verbindingsklemmen.
Onderbrenging van elektronische onderdelen, zoals bv. actuators.
Onderbrenging van elektronische onderdelen, zoals bv. actuators.
Ruimte voor kabelreserve.
Ruimte voor kabelreserve.

Tips bij de verwerking

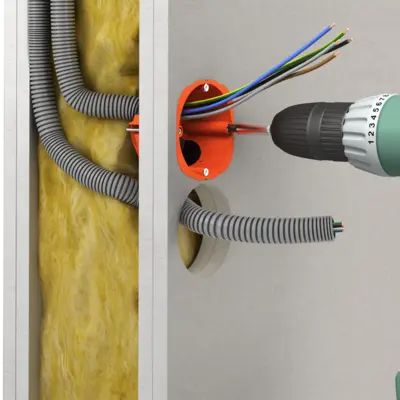

Bestaande inbouwopeningen van Ø 68 mm kunnen gebruikt worden.
Bestaande inbouwopeningen van Ø 68 mm kunnen gebruikt worden.
Luchtdichte en volledig geïsoleerde combinatie d. m. v. verbindingsstukken (Art.-nr. 9060-98).
Luchtdichte en volledig geïsoleerde combinatie d. m. v. verbindingsstukken (Art.-nr. 9060-98).
Trekontlasting conform de normen. Elastisch dichtingsmembraan voor een gereedschapsloze kabelinvoer…
Trekontlasting conform de normen. Elastisch dichtingsmembraan voor een gereedschapsloze kabelinvoer…
…en buisinvoer tot M25 in luchtdichte uitvoering.
…en buisinvoer tot M25 in luchtdichte uitvoering.

Montage

Inbouwopening Ø 68 mm tot stand brengen; bij renovatie hartafstand 71 mm met behulp van de Profix.
Inbouwopening Ø 68 mm tot stand brengen; bij renovatie hartafstand 71 mm met behulp van de Profix.

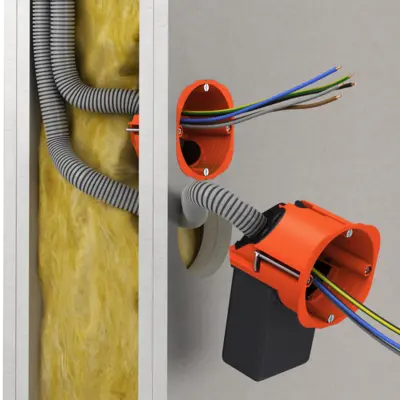

Kabel of buis luchtdicht via het elastische dichtingsmembraan invoeren.
Kabel of buis luchtdicht via het elastische dichtingsmembraan invoeren.
Voor de eenvoudige montage de flexibele tunnel inklappen.
Voor de eenvoudige montage de flexibele tunnel inklappen.
Breng de doos aan in de inbouwopening.
Breng de doos aan in de inbouwopening.
Draai de klembouten van de doos aan en klap de tunnel uit.
Draai de klembouten van de doos aan en klap de tunnel uit.
Breng het elektronische onderdeel aan in de tunnel.
Breng het elektronische onderdeel aan in de tunnel.

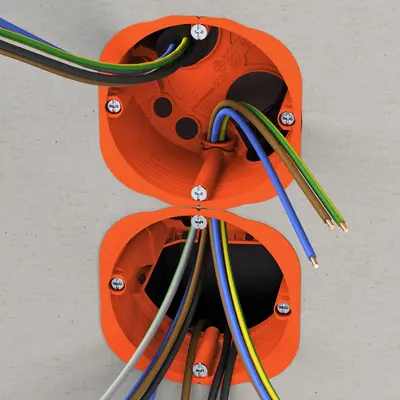

Doorverbinding gebeurt met behulp van verbindingsstukken (Art.-nr. 9060-98).
Doorverbinding gebeurt met behulp van verbindingsstukken (Art.-nr. 9060-98).
Gewaarborgd luchtdicht – veilige aansluitruimte voor elektronische componenten.
Gewaarborgd luchtdicht – veilige aansluitruimte voor elektronische componenten.

Afmetingen / vorm

Product Ø:
68 mm
Productlengte:
122 mm
Productbreedte:
73 mm
Productdiepte:
75 mm
Inbouwopening (wand/plafond) Ø:
68 mm
Boorgat-/freesgat-Ø:
68 mm

Aansluitingen / ingangen

Aantal doorvoeren:
6
Voor buis Ø:
20 mm, 25 mm

Montage / installatie

Plaatdikte min.:
7 mm
Plaatdikte max.:
30 mm
Montagetype:
HW (droogbouw/lichtgewicht constructie)

Veiligheid / Eigenschappen

Luchtdichtheid:
Ja
Halogeenvrij:
Ja
