O-range® hollewand dozen
- voor meervoudige O-range® en O-range ECON® dozen - te gebruiken in combinatie met schroef 15 mm (Art. 615)
  • voor meervoudige O-range® en O-range ECON® dozen
  • te gebruiken in combinatie met schroef 15 mm (Art. 615)
Lees meer Minder weergeven

Tussenschot

Plastic Color S.A.
Artikelnr.: 5000
EAN: 5415160000107
Verpakking / Verzending: 10 / 100
Toon andere kenmerken
Productgegevens (PDF)

O-range® hollewand dozen

De nieuwe generatie O-range® hollewand dozen beantwoordt aan de eisen van een actuele elektro-installatie. De O-range® is ontwikkeld samen met de elektro-installateur en biedt een veelvoud aan installatievoordelen:
  • Snelle en eenvoudige montage dankzij het geïntegreerd boor- en snijsjabloon
  • Flexibele toestelmontage met vier volledig geïsoleerde schroefhouders
  • Vakverdeling voor stroomkringscheiding, maakt ook het bevestigen van apparatuur mogelijk
  • één schroevendraaier voor alle schroeven (Pozidriv)
  • Speciale combi-invoeren voor buizen en kabels, zonder gereedschap te openen
  • Voor gebruik in inbouwopeningen Ø 67 mm en Ø 68 mm

Montage O-range® hollewand dozen

Uitpassen centerpunt.
Uitpassen centerpunt.
Markeerpunten doordrukken.
Markeerpunten doordrukken.
Markeren van het weg te snijden plaatmateriaal.
Markeren van het weg te snijden plaatmateriaal.
Gebruik buitenrand van de doos om plaatmateriaal licht in te snijden.
Gebruik buitenrand van de doos om plaatmateriaal licht in te snijden.
Inbouwopening maken met Turbofrees MULTI 4000 (Art.-nr. 1083-10).
Inbouwopening maken met Turbofrees MULTI 4000 (Art.-nr. 1083-10).
Verwijder overtollig plaatmateriaal.
Verwijder overtollig plaatmateriaal.
Buizen doortrekken.
Buizen doortrekken.
Zonder gereedschap uitbreken van de buis- of kabelinvoeren.
Zonder gereedschap uitbreken van de buis- of kabelinvoeren.

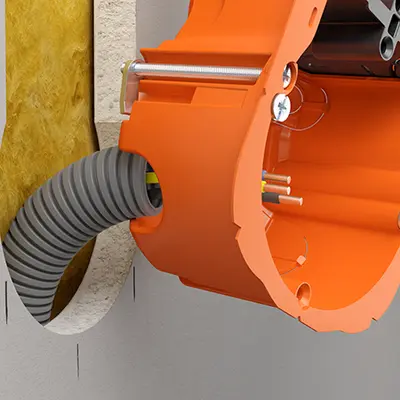

Langs achter invoeren van de buizen.
Langs achter invoeren van de buizen.

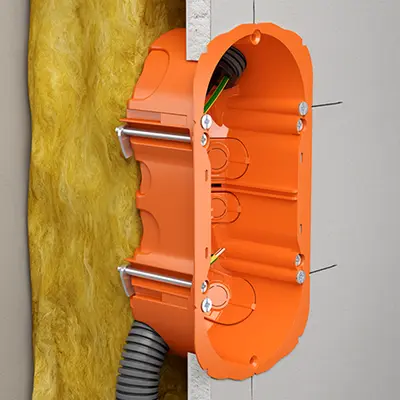

Buizen verschuiven bij de inbouw van de doos parallel met de beplanking.
Buizen verschuiven bij de inbouw van de doos parallel met de beplanking.

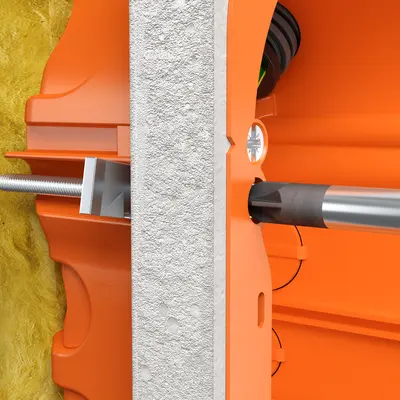

Betrouwbaar en snel bevestigen met beproefde FX4-techniek.
Betrouwbaar en snel bevestigen met beproefde FX4-techniek.
Monteren apparatuur.
Monteren apparatuur.

Toepassingsvoorbeelden

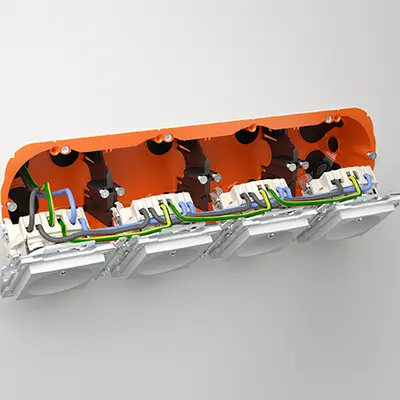

Voorbedrade meervoudige apparatuur kan in éénmaal gemonteerd worden.
Voorbedrade meervoudige apparatuur kan in éénmaal gemonteerd worden.
Bestaande O-range® installaties kunnen probleemloos uitgebreid worden.
Bestaande O-range® installaties kunnen probleemloos uitgebreid worden.
Snelle en eenvoudige montage dankzij het geïntegreerd boor- en snijsjabloon.
Snelle en eenvoudige montage dankzij het geïntegreerd boor- en snijsjabloon.
Bevestiging van de apparaat- en lasschroeven met Pozidriv-schroevendraaier.
Bevestiging van de apparaat- en lasschroeven met Pozidriv-schroevendraaier.

Montage / installatie

Montagetype:
HW (droogbouw/lichtgewicht constructie)
