Universele inbouwbehuizing
- 2-delig, bestaande uit behuizing en frontdeel met mineraalvezelplaat - omlopende groef kenmerkt de maximale openingsafmeting - incl. inwendig steunelement voor stabilisatie van de behuizing
Open Cadenas Modal
  • 2-delig, bestaande uit behuizing en frontdeel met mineraalvezelplaat
  • omlopende groef kenmerkt de maximale openingsafmeting
  • incl. inwendig steunelement voor stabilisatie van de behuizing

Concrete construction, universal installation housing, 250 x 220 x 90 mm, 2-piece
Universal installation housing for concrete construction installation, on-site mixed concrete, fixing to formwork
Concrete construction box, designed as a universal installation housing with mineral fibreboard, made of plastic, with integrated support element attachments Ø 20 mm for installation on opposing formwork
Length 250 mm, width 220 mm, depth 90 mm, for installation openings up to max. 200 x 145 mm, device installation depth max. 65 mm
Insertion markings for electrical installation conduits (10 x up to 40 mm) and for cables and electric cables, protection class IP 30 according to DIN EN 60529, flame-retardant according to DIN EN 60695 up to 650° C, halogen-free according to DIN VDE 0604-2-100, for on-site mixed concrete construction
Lees meer Minder weergeven

Universele inbouwbehuizing met mineraalvezelplaat

Kaiser GmbH & Co.KG
Artikelnr.: 1297-22
EAN: 4013456490055
Productlengte: 250 mm
Productbreedte: 220 mm
Productdiepte: 90 mm
Inbouwopening (wand/plafond) lengte: 200 mm
Inbouwopening (wand/plafond) breedte: 145 mm
Deksel voor doos/behuizing/kast Ø: 200x145 mm
Verzending: 5
Toon andere kenmerken
Productgegevens (PDF)

similar

- 2-delig, bestaande uit behuizing en frontdeel met mineraalvezelplaat - omlopende groef kenmerkt de maximale openingsafmeting - incl. inwendig steunelement voor stabilisatie van de behuizing
Universele inbouwbehuizing met mineraalvezelplaat
Artikelnr. 1296-22
  • 2-delig, bestaande uit behuizing en frontdeel met mineraalvezelplaat
  • omlopende groef kenmerkt de maximale openingsafmeting
  • incl. inwendig steunelement voor stabilisatie van de behuizing
Meer informatie

Universele inbouwbehuizing

Universele inbouwbehuizing voor het inbouwen van apparaten met vrijwel alle afmetingen en vormen in betonnen wanden en plafonds. Het behuizingsysteem bestaat uit negen verschillende inbouwbehuizingen en een uitgebreid assortiment toebehoren.
  • Voor displays, ledlampen enz.
  • Voor het inbouwen van nagenoeg alle vormen en afmetingen
  • Voor installatie in wanden en plafonds
  • Voor stortbeton en prefabsystemen
  • Voor liggende en staande bekisting en voor metselwerk

Voorbeeld

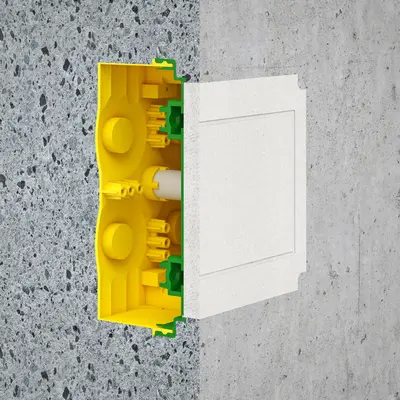

De ingebetonneerde behuizing met de vlakke aansluiting op de mineraalvezelplaat. De groef in de mineraalvezelplaat geeft het maximale montagebereik aan.
De ingebetonneerde behuizing met de vlakke aansluiting op de mineraalvezelplaat. De groef in de mineraalvezelplaat geeft het maximale montagebereik aan.

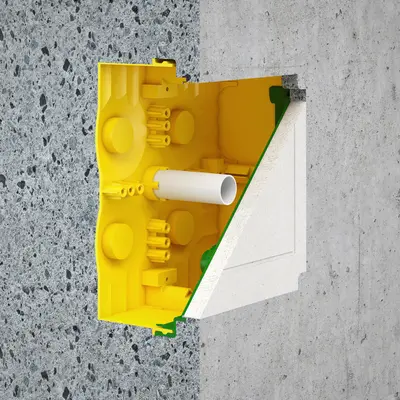

De steun in de inbouwbehuizing verhindert het doordrukken tijdens het betonneren.
De steun in de inbouwbehuizing verhindert het doordrukken tijdens het betonneren.
Gebruik voor de bevestiging van het apparaat enkel schroeven die tot in de metaalvezelplaat gaan, maar er niet doorgaan (bv. SPAX met verzonken schroefkop 3,5 x 15 mm)!
Gebruik voor de bevestiging van het apparaat enkel schroeven die tot in de metaalvezelplaat gaan, maar er niet doorgaan (bv. SPAX met verzonken schroefkop 3,5 x 15 mm)!

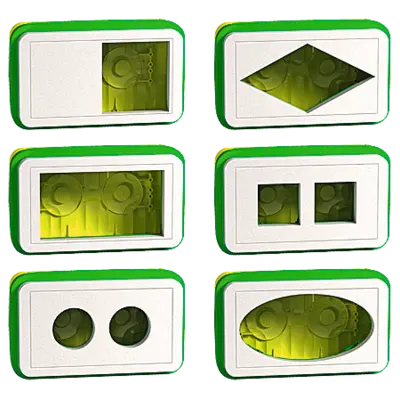

De eenvoudig te verwerken frontplaten laten toe om bijna elke denkbare vorm heel gemakkelijk uit te snijden.
De eenvoudig te verwerken frontplaten laten toe om bijna elke denkbare vorm heel gemakkelijk uit te snijden.

Opmerking

De vermelde wanddikte geldt voor niet-brandwerende wanden. Voor brandwerende wanden geldt: resterende wanddikte min. 60 mm.
Hou bij gebruik van halogeenlampen rekening met het maximale vermogen (zie productgegevens).

Afmetingen / vorm

Productlengte:
250 mm
Productbreedte:
220 mm
Productdiepte:
90 mm
Inbouwopening (wand/plafond) lengte:
200 mm
Inbouwopening (wand/plafond) breedte:
145 mm
Deksel voor doos/behuizing/kast Ø:
200x145 mm

Montage / installatie

Montagetype:
BB (massieve constructie)
Wanddikte min.:
120 mm
Wanddikte max.:
120 mm

Veiligheid / Eigenschappen

Speciale toepassing:
Stortbeton
