Inbouwdoos voor stralingsbeschermingswanden

Inbouwdoos voor stralingsbeschermingswanden

De innovatieve stralingswerende doos beschermt tegen medisch gebruikte straling, bv. in röntgeninstallaties. Door de hoge dichtheid van de stralingswerende composiet worden zachte en harde röntgenstralen geabsorbeerd. De doos is met name geschikt voor loodvrije stralingswerende wanden (bv. Knauf Safeboard) en garandeert door zijn dosisverlagende werking in het anodespanningsgebied van 40 - 150 kV zelfs bij tegenoverliggende inbouw een loodequivalent van de wand tot 3 mm Pb.
  • Bescherming tegen röntgenstralen
  • Geschikt voor loodvrije stralingswerende wanden
  • Loodvrij – onschadelijk voor de gezondheid
  • Installatie achteraf mogelijk
  • Snelle installatie zonder extra afschermingsmaatregelen
  • Tegenoverliggende inbouw mogelijk
  • Vrijwaart de geluidswerende functie van de wand

Toepassingsvoorbeelden

Inbouwvoorbeeld met een combinatie van schakelaar en stopcontact.
Inbouwvoorbeeld met een combinatie van schakelaar en stopcontact.
Inbouw van de stralingsbeschermingsdoos in de wand.
Inbouw van de stralingsbeschermingsdoos in de wand.
Tegenover elkaar liggend gebruik van de stralingsbeschermingsdoos.
Tegenover elkaar liggend gebruik van de stralingsbeschermingsdoos.
Gebruik van de stralingsbeschermingsdoos in 5-voudige combinatie.
Gebruik van de stralingsbeschermingsdoos in 5-voudige combinatie.

Indelingstabel voor universele openingensnijder

Montage

Met behulp van een frees (bv. PROFI, Art.-nr. 1081-20) wordt een opening gemaakt met Ø 74 mm.
Met behulp van een frees (bv. PROFI, Art.-nr. 1081-20) wordt een opening gemaakt met Ø 74 mm.
De montage is dezelfde als bij een traditionele hollewanddoos.
De montage is dezelfde als bij een traditionele hollewanddoos.
Veilige en snelle bevestiging met de KAISER-FX⁴-techniek.
Veilige en snelle bevestiging met de KAISER-FX⁴-techniek.
Perfecte doorvoeropening met de universele openingensnijder (Art.-nr. 1085-80).
Perfecte doorvoeropening met de universele openingensnijder (Art.-nr. 1085-80).
Bij combinaties wordt de gemarkeerde randstrook eenvoudig verwijderd.
Bij combinaties wordt de gemarkeerde randstrook eenvoudig verwijderd.
Combinaties met hartafstand 71 mm.
Combinaties met hartafstand 71 mm.
De volledig geïsoleerde doorbedrading wordt uitgevoerd met de verbindingsstukken.
De volledig geïsoleerde doorbedrading wordt uitgevoerd met de verbindingsstukken.

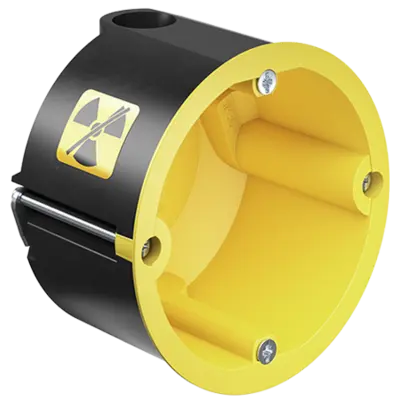

Onafhankelijk van hoe de wand opgebouwd is, beschermt de stralingswerende inbouwdoos de wand tot een loodequivalent van 3 mm Pb.
Onafhankelijk van hoe de wand opgebouwd is, beschermt de stralingswerende inbouwdoos de wand tot een loodequivalent van 3 mm Pb.

Montage / installatie

Montagetype:
HW (droogbouw/lichtgewicht constructie)

Veiligheid / Eigenschappen

Speciale toepassing:
Stralingsbescherming
Certificaat

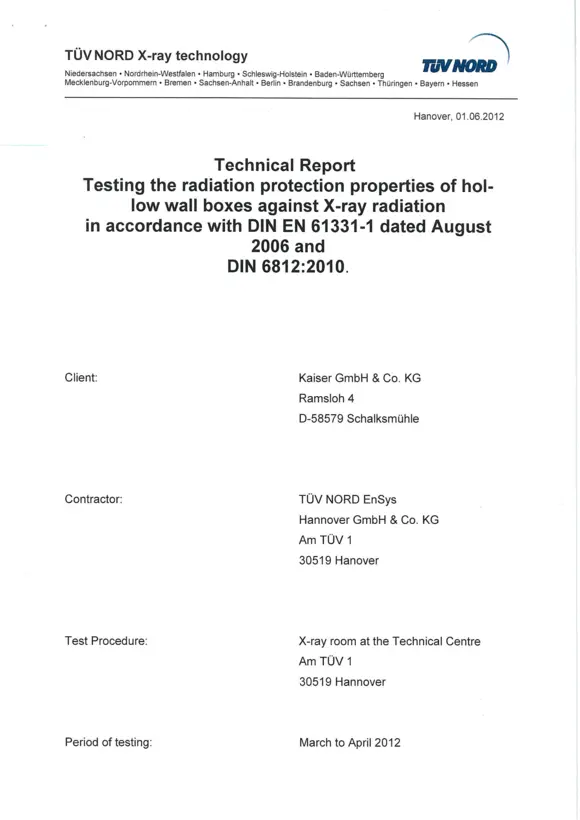

Technical Report Testing the radiation protection properties (Art.-Nr. 9074-01)

3.1 MB | 14-02-2018
Montagehandleiding

Radiation-protection one-gang junction box

for lead-free radiation protection walls, Assembly instructions, Art. No. 9074-01

559.7 KB | 29-01-2018
