Deckendose HWD 30

Für Brandschutzdecken F30-F90 bzw. EI30-EI90
Für Brandschutzdecken F30 (EI30) ohne Dämmung
Für Brandschutzdecken F60 (EI60) bei Hinterlegung mit mineralischen Dämmstoffen nach EN 13501 Teil 1
Für Brandschutzdecken F90 (EI90) mit Rockwool / Termarock 100

Brandschutz Gerätedose für Brandschutzdecken F30-F90 bzw. EI30-EI90, Brandschutzdose Hohlwand, Ausführung als Deckendose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, für Brandschutzdecken F30 bzw. EI30 ohne Dämmung, für Brandschutzdecken F60 bzw. EI60 bei Hinterlegung mit mineralischen Dämmstoffen nach DIN 4102-17, für Brandschutzdecken F90 bzw. EI90 mit Rockwool / Termarock 100, Verwendbarkeitsnachweis: DIBT-Zulassung Z-19.21-1788, Installationsöffnung Ø 60 mm, Einbauöffnung Ø 74 mm, Tiefe 54,5 mm, für Plattenstärke 7-40 mm, mit 2 Schraubdomen und 2 Plus-Minus-Geräteschrauben, Einführungsmarkierungen für 4 NYM-Leitungen je 4 Leitungseinführungen 3 x 1,5 mm², 3 x 2,5 mm² bzw. 5 x 1,5 mm², Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 850° C, halogenfrei nach DIN VDE 0604-2-100, für Hohlwandinstallation

Mehr lesen Weniger lesen

Deckendose HWD 30

Kaiser GmbH & Co.KG

Artikel-Nr.: 9463-50

E-Nr: 372632019

EAN: 4013456533479

Produkt Ø: 74 mm

Produkt Tiefe: 44 mm

Einbauöffnung (Wand/Decke) Ø: 74 mm

Anzahl Einführungen: 4

Bohrer-/Fräsloch-Ø: 74 mm

Feuerwiderstandsklasse: F 30, F 60, F 90

Halogenfrei: Ja

Zulassung DIBT: Z-19.21-1788

Zulassung ETA: ETA-18/0091

Verpackung / Versand: 10 / 100

Weitere Attribute anzeigen

Produktdatenblatt (PDF)

accessories

- für Schallschutzdose
- Schallschutzfunktion in Verbindung mit Schallschutzdose

Brandschutzdeckel HWD 30-120

Artikel-Nr. 1184-94

E-Nr 165950001

Für Geräte-/Geräte-Verbindungs- und Deckendosen HWD 90, HWD B1 5, HWD 30 und HWD 68
Feuerwiderstandsklasse entsprechend dem Schutz der Decke oder Wand (EI30-EI120)
EI30-EI120-Funktion in Verbindung mit Geräte-/Geräte-Verbindungsdose HWD 90
EI30 Funktion in Verbindung mit Deckenverbindungsdose HWD 30
EI30-EI60 Funktion in Verbindung mit der Geräte-/Geräte-Verbindungsdose HWD 68+

Mehr erfahren

tools

Universal-Öffnungsschneider für Kunststoffe

Artikel-Nr. 1085-80

E-Nr 983228469

Zum Herstellen passgenauer Einführungen
Für Kleinspannungsleitungen von Ø 4 - 7,5 mm
Für Leitungen NYM bis 5 x 2,5 oder 7 x 1,5
Für Kabel NYY bis 5 x 2,5
Für DIN EN Rohre (biegsam) bis Aussen-Ø 20/25 mm
Mit Bitaufnahme 1/4" für Akkuschrauber

Mehr erfahren

Produktinformationen

Deckendose HWD 30

Deckendose HWD 30 für sicheren Brandschutz von F30 (EI30) bis F90 (EI90). Der integrierte Dämmschichtbildner schäumt im Brandfall sofort auf und verschliesst die Öffnung in der Decke. Auch in der nachträglichen Installation sorgt die Deckendose HWD 30 für Sicherheit.

Für Brandschutzdecken F30-F90 bzw. EI30-EI90
Keine Umkofferung nötig
Für die Montage von Rauchmeldern, Bewegungsmeldern etc.
Mit Brandschutzdeckel als Deckenverbindungsdose einsetzbar
Auch nachträgliche Installation möglich

Anwendungsbeispiele

Die Deckendose HWD 30 ermöglicht z. B. die Installation von Präsenz- und Rauchmeldern oder LED-Fluchtwegsbeleuchtung auch in Brandschutzdecken, ohne die Feuerwiderstandsklasse zu gefährden.

Verarbeitungshinweis

Ohne Mineralwolle entspricht die Installation der Feuerwiderstandsklasse F30 (EI30).

Mit Mineralwolle nach EN 13501 Teil 1 hält die Installation einem Brand bis zur Feuerwiderstandsklasse F60 (EI60) stand, mit Rockwool/Termarock 100 bis zur Feuerwiderstandsklasse F90 (EI90).

Zuordnungs-Tabelle für Universal-Öffnungsschneider

Montage

Einbauöffnung mit PROFI Fräskrone (Art.-No. 1081-21) inkl. Staubabsaugung (Art.-No. 1088-50) fräsen.

Die passgenaue Öffnung für die Leitung wird mit dem KAISER Universal-Öffnungsschneider hergestellt.

Befestigung der Dosen in bewährter Hohlwandtechnik mit der KAISER FX⁴-Technik.

Der Brandschutzdeckel erhält bei F30 Decken die Feuerwiderstandsklasse F30, bei F90 Decken die Feuerwiderstandsklasse F90.

Technische Daten

Masse / Form

Produkt Ø:: 74 mm
Produkt Tiefe:: 44 mm
Einbauöffnung (Wand/Decke) Ø:: 74 mm
Bohrer-/Fräsloch-Ø:: 74 mm

Anschlüsse / Einführungen

Anzahl Einführungen:: 4

Montage / Installation

Montageart:: HW (Trockenbau/Leichtbauweise), Hohldecke

Sicherheit / Eigenschaften

Halogenfrei:: Ja
Spezielle Anwendung:: Brandschutz

Zulassungen / Zertifizierungen

Feuerwiderstandsklasse:: F 30, F 60, F 90
Zulassung DIBT:: Z-19.21-1788
Zulassung ETA:: ETA-18/0091

Zertifikate

Zertifikat

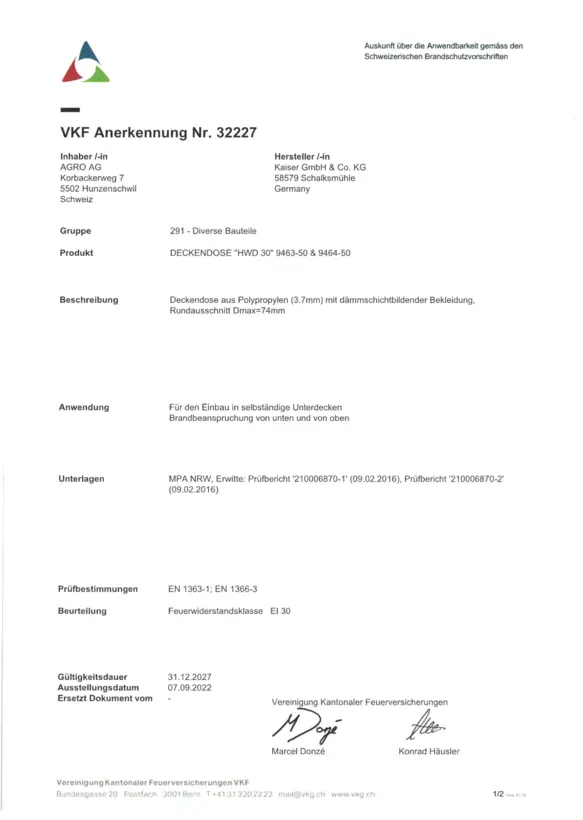

VKF-Zertifikat Deckendose HWD 30

386.2 KB | 16.09.22

Sprachen	de-CH	fr-CH
Download (386.2 KB)

Zubehör

Brandschutzdeckel HWD 30-120

Artikel-Nr. 1184-94

E-Nr 165950001

Für Geräte-/Geräte-Verbindungs- und Deckendosen HWD 90, HWD B1 5, HWD 30 und HWD 68
Feuerwiderstandsklasse entsprechend dem Schutz der Decke oder Wand (EI30-EI120)
EI30-EI120-Funktion in Verbindung mit Geräte-/Geräte-Verbindungsdose HWD 90
EI30 Funktion in Verbindung mit Deckenverbindungsdose HWD 30
EI30-EI60 Funktion in Verbindung mit der Geräte-/Geräte-Verbindungsdose HWD 68+

Mehr erfahren

Werkzeuge

Universal-Öffnungsschneider für Kunststoffe

Artikel-Nr. 1085-80

E-Nr 983228469

Zum Herstellen passgenauer Einführungen
Für Kleinspannungsleitungen von Ø 4 - 7,5 mm
Für Leitungen NYM bis 5 x 2,5 oder 7 x 1,5
Für Kabel NYY bis 5 x 2,5
Für DIN EN Rohre (biegsam) bis Aussen-Ø 20/25 mm
Mit Bitaufnahme 1/4" für Akkuschrauber

Mehr erfahren

Planungsdaten

PARTcommunity

Planungsdaten (CAD/3D/2D)
