Abgeschirmte Geräte-Verbindungsdose
- zur Herstellung abgeschirmter Verbindungsdosen - für die Geräte-Verbindungsdosen Art.-Nr. 9064-88 und Art.-Nr. 1555-88
Open Cadenas Modal
  • zur Herstellung abgeschirmter Verbindungsdosen
  • für die Geräte-Verbindungsdosen Art.-Nr. 9064-88 und Art.-Nr. 1555-88
Mehr lesen Weniger lesen

Abgeschirmter Deckel

Kaiser GmbH & Co.KG
Artikel-Nr.: 1164-88
EAN: 4013456142008
Produkt Ø: 80 mm
Abgeschirmte Installation: Ja
Verpackung / Versand: 10 / 100
Preis (UVP) / 1 ST:
17,25 €
Preisgruppe: 192
Weitere Attribute anzeigen
Produktdatenblatt (PDF)

recommendations

- mit Abschirmung und Funktionserder - Maße nach DIN 49073 - Schutzart IP 2X
Abgeschirmte Geräte-Verbindungsdose
Artikel-Nr. 1555-88
  • mit Abschirmung und Funktionserder
  • Maße nach DIN 49073
  • Schutzart IP 2X
Mehr erfahren
- mit Abschirmung und Potentialableitung
Abgeschirmte Gerätedose / Geräte-Verbindungsdose
Artikel-Nr. 9064-88
  • mit Abschirmung und Potentialableitung
Mehr erfahren

Abgeschirmte Geräte-Verbindungsdose

Abgeschirmte Geräte-Verbindungsdose für die Unterputz-Installation. Die leitfähige Beschichtung mindert die Aus- und Einstrahlung von Störquellen mit überwiegend elektrischem Wechselfeld.
  • Für die baubiologische Elektro-Installation
  • Mit Abschirmung und Potentialableitung
  • Funktionserder darf nur am Funktions-Potentialausgleich angeschlossen werden, nicht am Schutzleiter (PE-Leiter)

Montage

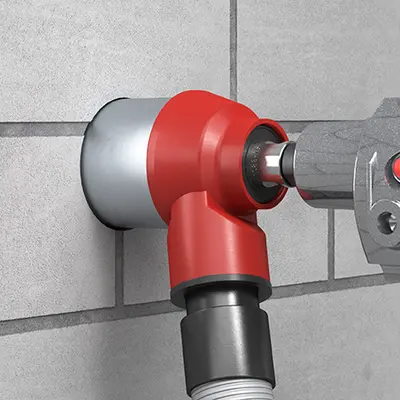

Passgenaue Wandöffnung (Ø 82 mm) mit Diamant-Schleifkrone erstellen.
Passgenaue Wandöffnung (Ø 82 mm) mit Diamant-Schleifkrone erstellen.
Mantel und Schirm der Leitung mit AMZ 2 (Art.-Nr. 1190-02) entfernen. Blanken Beidraht mit transparentem Isolierschlauch versehen.
Mantel und Schirm der Leitung mit AMZ 2 (Art.-Nr. 1190-02) entfernen. Blanken Beidraht mit transparentem Isolierschlauch versehen.

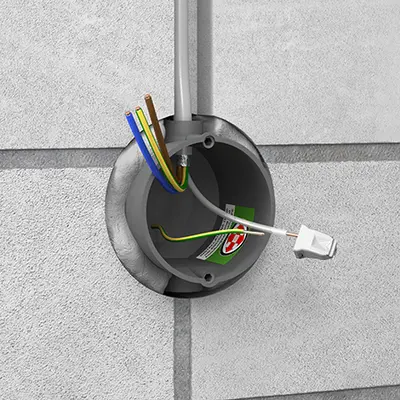

Funktionserder der Dose mit den Beidrähten der geschirmten Leitung verbinden.
Funktionserder der Dose mit den Beidrähten der geschirmten Leitung verbinden.

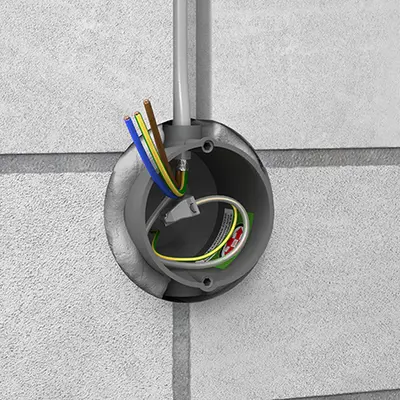

Geräte-Verbindungsdose ist für den Einbau einer Steckdose für die biologische Bauweise vorbereitet.
Geräte-Verbindungsdose ist für den Einbau einer Steckdose für die biologische Bauweise vorbereitet.

Technische Verarbeitungshinweise / Normen

  • Maße nach DIN 49073
  • Für medizinisch genutzte Räume, für biologische Bauweise usw.
  • Die leitfähige Beschichtung als Störschutz mindert Aus- und Einstrahlung von Störquellen mit überwiegend elektrischem Wechselfeld
  • Funktionserder darf nur am Funktions-Potentialausgleich angeschlossen werden, nicht am Schutzleiter (PE-Leiter)
  • Nicht geeignet für den Einsatz in Röntgen- oder Strahlenschutzräumen!

Maße / Form

Produkt Ø:
80 mm

Montage / Installation

Montageart:
UP (Massivbauweise)

Sicherheit / Eigenschaften

Abgeschirmte Installation:
Ja
