Geräte-Verbindungsdose ECON® Iso +
- für nachträgliche Montage in WDVS mit Holzfaser und Steinwolle-Dämmplatten - für Dämmstärken ab 60 mm - 4 Schwenkschneider für eine sichere mechanische Befestigung - 4 Schraubdome - umlaufende Dichtlippe - inklusive Montagerahmen - inklusive Setzwerkzeug (Art.-Nr. 1090-22) pro Verpackungseinheit
Open Cadenas Modal
  • für nachträgliche Montage in WDVS mit Holzfaser und Steinwolle-Dämmplatten
  • für Dämmstärken ab 60 mm
  • 4 Schwenkschneider für eine sichere mechanische Befestigung
  • 4 Schraubdome
  • umlaufende Dichtlippe
  • inklusive Montagerahmen
  • inklusive Setzwerkzeug (Art.-Nr. 1090-22) pro Verpackungseinheit

Geräte-Verbindungsdose, luftdicht, für die mechanisch sichere und wärmebrückenfreie Installation in gedämmten Außenwänden und WDVS (Wärmedämmverbundsystemen), Geräte-Verbindungsdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, wärmebrückenfreie Ausführung nach DIN 18015-5, für die Installation in gedämmten Außenwänden, Installationsöffnung Ø 60 mm, Einbauöffnung Ø 68 mm, Tiefe 55 mm, für Dämmstärken ab 60 mm, Kombinationsabstand 71 mm, Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 850° C, halogenfrei nach DIN VDE 0604-2-100, mit Schwenkschneiden zur mechanisch sicheren Befestigung in Holzfaserdämmplatten gemäß DIN EN 13171, Werkzeuglose Einführung für 4 NYM-Leitungen bis Ø 11,5 mm (3 x 1,5 mm², 3 x 2,5 mm² bzw. 5 x 1,5 mm², Kleinspannung) und 4 DIN EN Rohre Durchmesser 20 mm,mit 4 Schraubdomen, mit 2 Plus-Minus-Geräteschrauben

Mehr lesen Weniger lesen

Geräte-Verbindungsdose ECON® Iso +

Kaiser GmbH & Co.KG
Artikel-Nr.: 1159-55
EAN: 4013456549302
Halogenfrei
VDE Überwachung
CE
Produkt Ø: 68 mm
Produkt Tiefe: 55 mm
Einbauöffnung (Wand/Decke) Ø: 68 mm
Anzahl Einführungen: 8
Für Rohr Ø: 20 mm
Dämmstärke min.: 60 mm
Dämmstärke max.: 60 mm
Bohrer-/Fräsloch-Ø: 68 mm
Halogenfrei: Ja
Verpackung / Versand: 10 / 100
Preis (UVP) / 100 ST:
1.445,00 €
Preisgruppe: 180
Weitere Attribute anzeigen
Produktdatenblatt (PDF)

accessories

- zur vollisolierten Durchverdrahtung bei Kombinationen - für Art.-Nr. 1159-90, 1555-51, 9069-03, 9069-04 und 9074-03
Verbindungsstutzen
Artikel-Nr. 9060-88
  • zur vollisolierten Durchverdrahtung bei Kombinationen
  • für Art.-Nr. 1159-90, 1555-51, 9069-03, 9069-04 und 9074-03
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M16
Artikel-Nr. 1040-16
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M20
Artikel-Nr. 1040-20
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- Mehrmals zu verwenden - schützen das Doseninnere, die Schraubdome und Schraubenköpfe beim Verputzen
Signaldeckel Ø 60 mm
Artikel-Nr. 1181-60
  • Mehrmals zu verwenden
  • schützen das Doseninnere, die Schraubdome und Schraubenköpfe beim Verputzen
Mehr erfahren
- zum Ausgleich zu tief sitzender Dosen - Zur Einhaltung der IP-Schutzart - Mit 2 eingedrehten Geräteschrauben - mit 2 Ring-Befestigungsschrauben
Putzausgleich-Ring für Geräte- und Geräte-Verbindungsdosen Ø 60 mm, Höhe 12 mm
Artikel-Nr. 1155-61
  • zum Ausgleich zu tief sitzender Dosen
  • Zur Einhaltung der IP-Schutzart
  • Mit 2 eingedrehten Geräteschrauben
  • mit 2 Ring-Befestigungsschrauben
Mehr erfahren
- zum Ausgleich zu tief sitzender Dosen - Zur Einhaltung der IP-Schutzart - Mit 2 eingedrehten Geräteschrauben - mit 2 Ring-Befestigungsschrauben
Putzausgleich-Ring für Geräte- und Geräte-Verbindungsdosen Ø 60 mm, Höhe 24 mm
Artikel-Nr. 1155-62
  • zum Ausgleich zu tief sitzender Dosen
  • Zur Einhaltung der IP-Schutzart
  • Mit 2 eingedrehten Geräteschrauben
  • mit 2 Ring-Befestigungsschrauben
Mehr erfahren

tools

- Erstellen von Einbauöffnungen in bestehenden WDVS bei vorhandener Leitung - für Geräte-Verbindungsdosen ECON® Styro55 - Passend für alle Bohrmaschinen mit 13 mm Bohrfutter - mit Tiefenanschlag zur Vermeidung von Wärmebrücken - inklusive 2 Zentrierhilfen Ø 68 mm (Art.-Nr. 1090-68) zur exakten Fräserführung
SPECIAL Fräser WDVS Ø 68 x 180 mm
Artikel-Nr. 1088-07
  • Erstellen von Einbauöffnungen in bestehenden WDVS bei vorhandener Leitung
  • für Geräte-Verbindungsdosen ECON® Styro55
  • Passend für alle Bohrmaschinen mit 13 mm Bohrfutter
  • mit Tiefenanschlag zur Vermeidung von Wärmebrücken
  • inklusive 2 Zentrierhilfen Ø 68 mm (Art.-Nr. 1090-68) zur exakten Fräserführung
Mehr erfahren
- zum schnellen und sicheren Befestigen der Geräte-Verbindungsdose ECON® Iso + (Art.-Nr. 1159-55) und ECON® Styro55 (Art.-Nr. 1555-51)
Setzwerkzeug ECON® Iso + / ECON® Styro55
Artikel-Nr. 1090-22
  • zum schnellen und sicheren Befestigen der Geräte-Verbindungsdose ECON® Iso + (Art.-Nr. 1159-55) und ECON® Styro55 (Art.-Nr. 1555-51)
Mehr erfahren
- für exakte Einbauöffnungen in bestehenden Wärmedämmverbundsystemen (WDVS) - genaues Führen des SPECIAL Fräsers (Art.-Nr. 1088-07) - kombinierbar für Norm-Kombinationen 71 mm - zum exakten Positionieren und leichten Befestigen mittels Aufnageln an die Dämmplatte
Zentrierhilfe Ø 68 mm
Artikel-Nr. 1090-68
  • für exakte Einbauöffnungen in bestehenden Wärmedämmverbundsystemen (WDVS)
  • genaues Führen des SPECIAL Fräsers (Art.-Nr. 1088-07)
  • kombinierbar für Norm-Kombinationen 71 mm
  • zum exakten Positionieren und leichten Befestigen mittels Aufnageln an die Dämmplatte
Mehr erfahren
- Mehrmals zu verwenden - schützen das Doseninnere, die Schraubdome und Schraubenköpfe beim Verputzen
Signaldeckel Ø 60 mm
Artikel-Nr. 1181-60
  • Mehrmals zu verwenden
  • schützen das Doseninnere, die Schraubdome und Schraubenköpfe beim Verputzen
Mehr erfahren
- für längere Leitungsstücke integriertes Messer für Längsschnitt - leichtes Arbeiten durch ergonomische Gestaltung - Schneidemesser gehärtet und geschliffen
Abmantelzange AMZ 2
Artikel-Nr. 1190-02
  • für längere Leitungsstücke integriertes Messer für Längsschnitt
  • leichtes Arbeiten durch ergonomische Gestaltung
  • Schneidemesser gehärtet und geschliffen
Mehr erfahren
- praktische Dosen-Wasserwaage - zum Ausrichten von Gerätedosen und Geräte-Verbindungsdosen bei waagerechter und senkrechter Montage mit Gips
Libellendeckel
Artikel-Nr. 1190-60
  • praktische Dosen-Wasserwaage
  • zum Ausrichten von Gerätedosen und Geräte-Verbindungsdosen bei waagerechter und senkrechter Montage mit Gips
Mehr erfahren

recommendations

- nachträglicher Einsatz in bestehenden WDVS - bestehend aus Ankerhülse und Befestigungskern - für Dämmstärken ab 80 mm - Anschraubfläche mit 10 mm Toleranzausgleich - 4 Schwenkschneiden - 2 Klemmrippen - umlaufende Dichtlippe - Gewichtsbelastung bis 30 N (3 kg) - Gerätebefestigung mit selbstformenden Schrauben Ø 3,2 - 4 mm
Mini-Geräteträger mit 4 Schwenkschneiden und 2 Klemmrippen
Artikel-Nr. 1159-50
  • nachträglicher Einsatz in bestehenden WDVS
  • bestehend aus Ankerhülse und Befestigungskern
  • für Dämmstärken ab 80 mm
  • Anschraubfläche mit 10 mm Toleranzausgleich
  • 4 Schwenkschneiden
  • 2 Klemmrippen
  • umlaufende Dichtlippe
  • Gewichtsbelastung bis 30 N (3 kg)
  • Gerätebefestigung mit selbstformenden Schrauben Ø 3,2 - 4 mm
Mehr erfahren
- Geräte-Verbindungsdose für gedämmte Innenwände - inklusive Befestigungsadapter - rückseitige Leitungseinführungen - umlaufende luftdichte Dichtlippe - Kombination untereinander möglich
Innendämmungsdose für Dämmstärken 30 - 100 mm
Artikel-Nr. 1159-90
  • Geräte-Verbindungsdose für gedämmte Innenwände
  • inklusive Befestigungsadapter
  • rückseitige Leitungseinführungen
  • umlaufende luftdichte Dichtlippe
  • Kombination untereinander möglich
Mehr erfahren
BAKA-Award
- Klemmrippenbefestigung für die Montage in Brettsperrholz- bzw. Brettschichtholzwänden oder in Massivholzplatten - Innovative, seitlich am Dosenumfang positionierte Leitungseinführungen - 4 Schraubdome - Werkzeuglose Öffnung der Leitungseinführungen mittels Öffnungslasche - Vollisolierte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen - inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit
Geräte-Verbindungsdose für Massivholz
Artikel-Nr. 9274-22
  • Klemmrippenbefestigung für die Montage in Brettsperrholz- bzw. Brettschichtholzwänden oder in Massivholzplatten
  • Innovative, seitlich am Dosenumfang positionierte Leitungseinführungen
  • 4 Schraubdome
  • Werkzeuglose Öffnung der Leitungseinführungen mittels Öffnungslasche
  • Vollisolierte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
  • inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit
Mehr erfahren
- Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk - 4 Schraubdome - luftdichte Ausführung mit Dichtungsmembranen - werkzeuglose Leitungs- oder Rohreinführungen - vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen - Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre - inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit
Geräte-Verbindungsdose O-range ECON® Fix, luftdicht, Tiefe 62 mm
Artikel-Nr. 9264-12
  • Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk
  • 4 Schraubdome
  • luftdichte Ausführung mit Dichtungsmembranen
  • werkzeuglose Leitungs- oder Rohreinführungen
  • vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
  • Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
  • inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit
Mehr erfahren

Geräte-Verbindungsdose ECON® Iso +

Die Geräte-Verbindungsdose ECON® Iso + ist die Lösung für die Elektro-Installation in WDVS mit Holzfaser- und Steinwolle-Dämmplatten. Speziell ausgelegt für die Anwendung in festen Wärmedämm- und Putzträgerplatten sorgen 4 Schwenkschneiden für eine sichere Verankerung – auch nachträglich montierbar! Die elastische Dichtungsmembran der ECON®-Technik garantiert Luftdichtheit und ermöglicht das werkzeuglose Einführen von Rohren oder Leitungen. Somit lassen sich Schalter, Steckdosen, Sprechanlagen und vieles mehr dauerhaft sicher und wärmebrückenfrei installieren.
  • Luftdichte und wärmebrückenfreie Elektro-Installation gemäß DIN 18015-5 in WDVS
  • Geeignet für Holzfaser- und Steinwolle-WDVS ab einer Rohdichte von 85kg/m³
  • Sicherer mechanischer Halt im WDVS durch 4 Schwenkschneiden
  • Spezialfräser (Art.-Nr. 1088-07) verhindert Leitungsbeschädigung
  • Erstellung von Kombinationen möglich

Anwendungsbeispiele

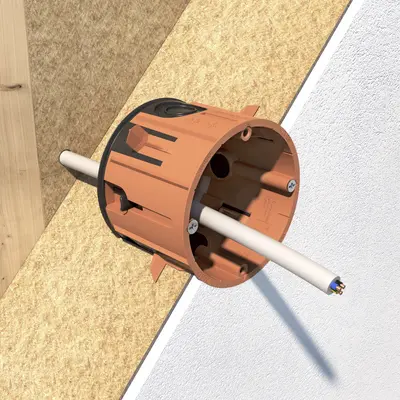

Geeignet für die Montage in Holzfaser-...
Geeignet für die Montage in Holzfaser-...

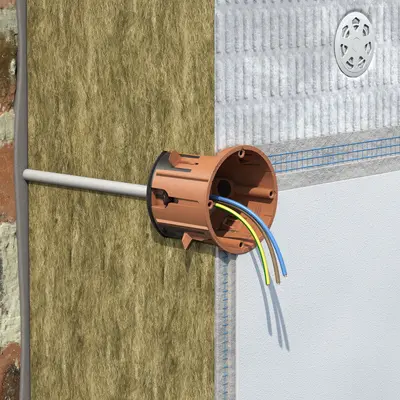

...und Steinwolle-Dämmplatten.
...und Steinwolle-Dämmplatten.
Viel Installationsraum und vier Befestigungspunkte für die anwenderfreundliche Montage der Einbaugeräte - auch in Kombination - möglich.
Viel Installationsraum und vier Befestigungspunkte für die anwenderfreundliche Montage der Einbaugeräte - auch in Kombination - möglich.
Ökologische Wanddämmung im Alt- und Neubau sowohl im Holz- und Massivbau.
Ökologische Wanddämmung im Alt- und Neubau sowohl im Holz- und Massivbau.

Verarbeitungshinweise

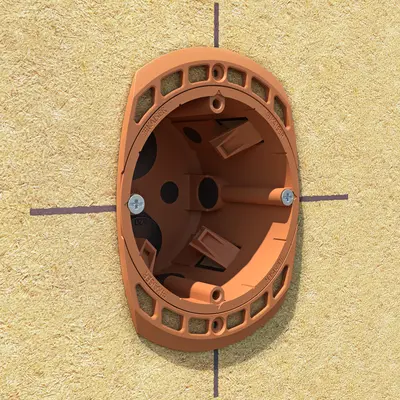

Montage in unverputzter Dämmplatte – Montagerahmen verwenden.
Montage in unverputzter Dämmplatte – Montagerahmen verwenden.
Montage in verputzter Dämmplatte ist selbst bei vorhandener Leitung möglich.
Montage in verputzter Dämmplatte ist selbst bei vorhandener Leitung möglich.

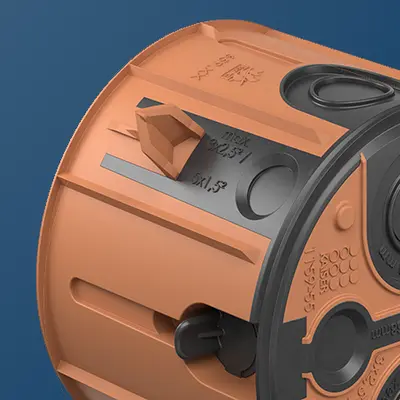

Die Membran zur Abdichtung der Schwenkschneide gewährleistet die Luftdichtheit.
Die Membran zur Abdichtung der Schwenkschneide gewährleistet die Luftdichtheit.

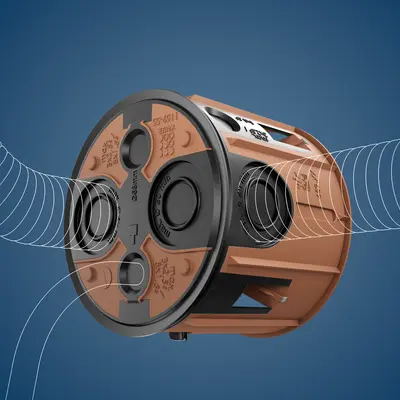

Vielzahl an Einführungsmöglichkeiten mit ECON®-Technik für Rohre und Leitungen.
Vielzahl an Einführungsmöglichkeiten mit ECON®-Technik für Rohre und Leitungen.

Montage auf unverputzter Dämmplatte

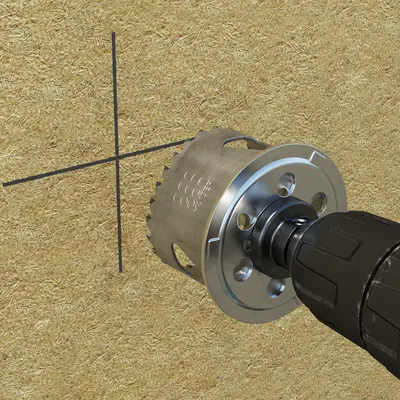

Erstellung der Einbauöffnung Ø 68 mm mittels geeignetem Fräser (z. B. Art.-Nr. 1082-30; Randsenker und Auswerfer-Feder sind zu demontieren).
Erstellung der Einbauöffnung Ø 68 mm mittels geeignetem Fräser (z. B. Art.-Nr. 1082-30; Randsenker und Auswerfer-Feder sind zu demontieren).

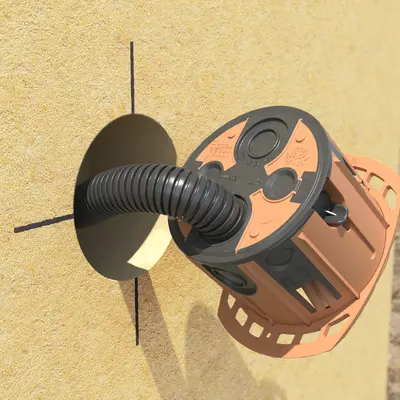

Montagerahmen aufsetzen, anschließend wird Leitung oder Rohr durch die luftdichte Membran in die Dose eingeführt.
Montagerahmen aufsetzen, anschließend wird Leitung oder Rohr durch die luftdichte Membran in die Dose eingeführt.

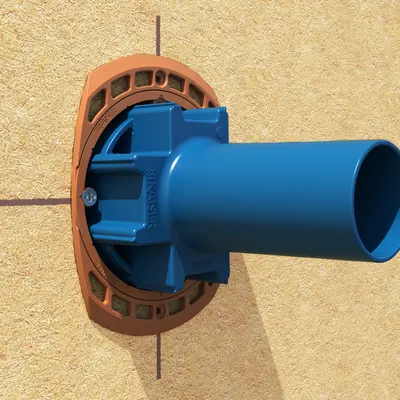

Das Setzwerkzeug (Art.-Nr. 1090-22) unter leichtem Druck bis zum Anschlag in die Dose führen. Schwenkschneiden müssen vollständig ausfahren.
Das Setzwerkzeug (Art.-Nr. 1090-22) unter leichtem Druck bis zum Anschlag in die Dose führen. Schwenkschneiden müssen vollständig ausfahren.

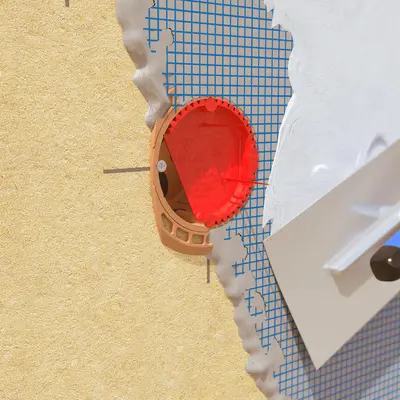

Vor dem Verputzen den Signaldeckel (Art.-Nr. 1181-60) einsetzen. Schützt das Doseninnere, die Schraubdome und Schraubenköpfe.
Vor dem Verputzen den Signaldeckel (Art.-Nr. 1181-60) einsetzen. Schützt das Doseninnere, die Schraubdome und Schraubenköpfe.

Montage auf verputzter Dämmplatte in Kombination

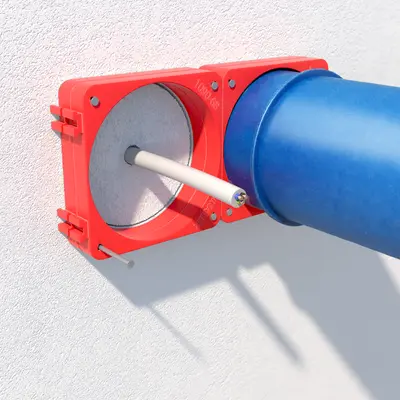

Mittels SPECIAL Fräser (Art.-Nr. 1088-07) und zwei Zentrierhilfen (Art.-Nr. 1090-68) zwei Einbauöffnungen von mind. 55 mm Tiefe im Durchmesser 68 mm erstellen.
Mittels SPECIAL Fräser (Art.-Nr. 1088-07) und zwei Zentrierhilfen (Art.-Nr. 1090-68) zwei Einbauöffnungen von mind. 55 mm Tiefe im Durchmesser 68 mm erstellen.

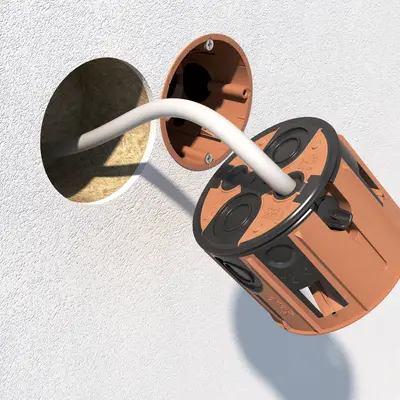

Die elastische Dichtungsmembran der ECON®-Technik fügt sich beim Durchstoßen luftdicht um die Leitung.
Die elastische Dichtungsmembran der ECON®-Technik fügt sich beim Durchstoßen luftdicht um die Leitung.

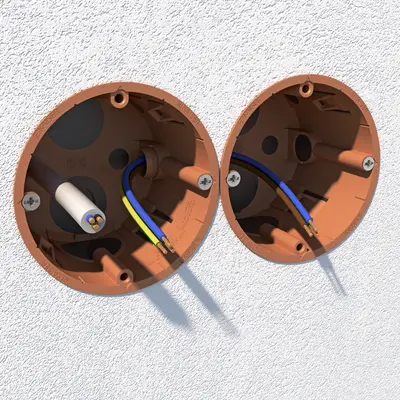

Nach dem Abziehen der Öffnungslaschen und Einsetzen des Verbindungsstutzens erfolgt die Durchverdrahtung.
Nach dem Abziehen der Öffnungslaschen und Einsetzen des Verbindungsstutzens erfolgt die Durchverdrahtung.

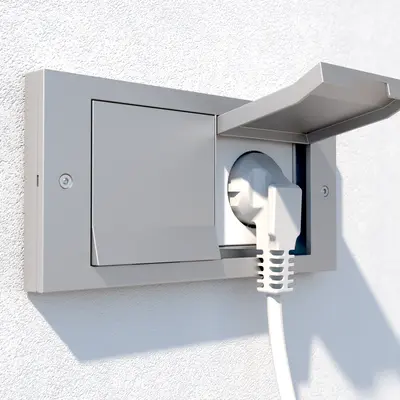

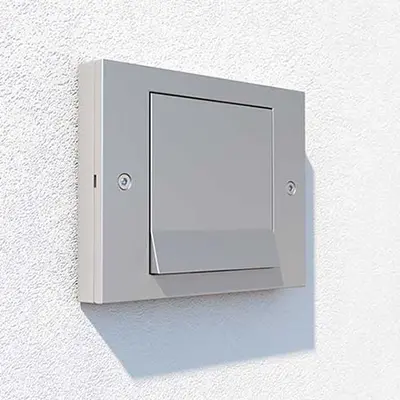

Viel Installationsraum und vier Befestigungspunkte für die anwenderfreundliche Montage der Einbaugeräte - auch in Kombination - möglich.
Viel Installationsraum und vier Befestigungspunkte für die anwenderfreundliche Montage der Einbaugeräte - auch in Kombination - möglich.

Maße / Form

Produkt Ø:
68 mm
Produkt Tiefe:
55 mm
Einbauöffnung (Wand/Decke) Ø:
68 mm
Bohrer-/Fräsloch-Ø:
68 mm

Anschlüsse / Einführungen

Anzahl Einführungen:
8
Für Rohr Ø:
20 mm

Montage / Installation

Dämmstärke min.:
60 mm
Dämmstärke max.:
60 mm
Montageart:
WDVS/Außendämmung

Sicherheit / Eigenschaften

Halogenfrei:
Ja
Zertifikat

Prüfbericht - Wärmebrückenverlustkoeffizienten von Installationsdosen im WDVS (Art.-Nr. 1159-55)

216.5 KB | 01.10.24
Herunterladen
Zertifikat

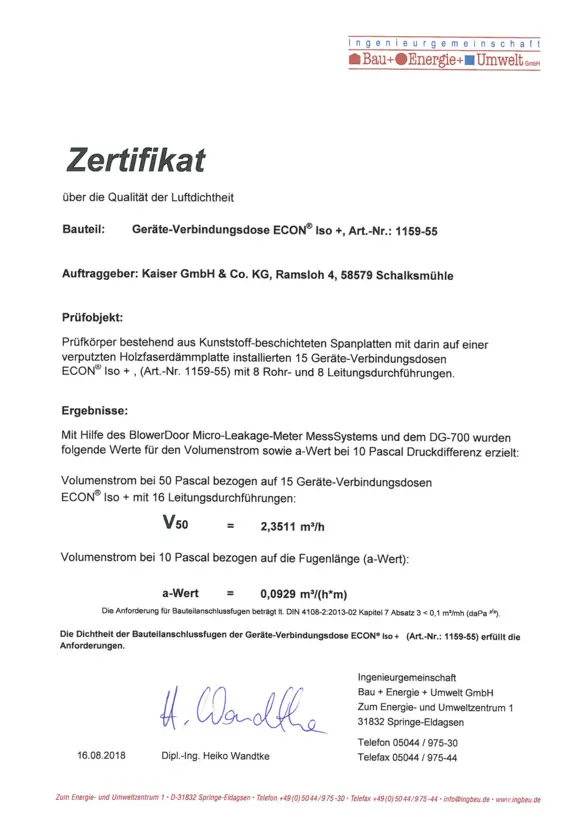

ECON® Iso + - Blower Door Zertifikat

312.3 KB | 28.08.18
Zertifikat

ECON® Iso + - Wärmebrückenberechnung

995 KB | 28.08.18
Anleitung

Geräte-Verbindungsdose ECON® Iso +

Montageanleitung

3.8 MB | 03.12.24
Herunterladen
ECON® Iso +
Flyer

ECON® Iso +

1.6 MB
Herzstück jeder Installation. Die KAISER-Dose.
Flyer

Herzstück jeder Installation. Die KAISER-Dose.

Vom Handwerk gedacht, vom KAISER gemacht!

8 MB
Herunterladen
- zur vollisolierten Durchverdrahtung bei Kombinationen - für Art.-Nr. 1159-90, 1555-51, 9069-03, 9069-04 und 9074-03
Verbindungsstutzen
Artikel-Nr. 9060-88
  • zur vollisolierten Durchverdrahtung bei Kombinationen
  • für Art.-Nr. 1159-90, 1555-51, 9069-03, 9069-04 und 9074-03
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M16
Artikel-Nr. 1040-16
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M20
Artikel-Nr. 1040-20
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- Mehrmals zu verwenden - schützen das Doseninnere, die Schraubdome und Schraubenköpfe beim Verputzen
Signaldeckel Ø 60 mm
Artikel-Nr. 1181-60
  • Mehrmals zu verwenden
  • schützen das Doseninnere, die Schraubdome und Schraubenköpfe beim Verputzen
Mehr erfahren
- zum Ausgleich zu tief sitzender Dosen - Zur Einhaltung der IP-Schutzart - Mit 2 eingedrehten Geräteschrauben - mit 2 Ring-Befestigungsschrauben
Putzausgleich-Ring für Geräte- und Geräte-Verbindungsdosen Ø 60 mm, Höhe 12 mm
Artikel-Nr. 1155-61
  • zum Ausgleich zu tief sitzender Dosen
  • Zur Einhaltung der IP-Schutzart
  • Mit 2 eingedrehten Geräteschrauben
  • mit 2 Ring-Befestigungsschrauben
Mehr erfahren
- zum Ausgleich zu tief sitzender Dosen - Zur Einhaltung der IP-Schutzart - Mit 2 eingedrehten Geräteschrauben - mit 2 Ring-Befestigungsschrauben
Putzausgleich-Ring für Geräte- und Geräte-Verbindungsdosen Ø 60 mm, Höhe 24 mm
Artikel-Nr. 1155-62
  • zum Ausgleich zu tief sitzender Dosen
  • Zur Einhaltung der IP-Schutzart
  • Mit 2 eingedrehten Geräteschrauben
  • mit 2 Ring-Befestigungsschrauben
Mehr erfahren
- Erstellen von Einbauöffnungen in bestehenden WDVS bei vorhandener Leitung - für Geräte-Verbindungsdosen ECON® Styro55 - Passend für alle Bohrmaschinen mit 13 mm Bohrfutter - mit Tiefenanschlag zur Vermeidung von Wärmebrücken - inklusive 2 Zentrierhilfen Ø 68 mm (Art.-Nr. 1090-68) zur exakten Fräserführung
SPECIAL Fräser WDVS Ø 68 x 180 mm
Artikel-Nr. 1088-07
  • Erstellen von Einbauöffnungen in bestehenden WDVS bei vorhandener Leitung
  • für Geräte-Verbindungsdosen ECON® Styro55
  • Passend für alle Bohrmaschinen mit 13 mm Bohrfutter
  • mit Tiefenanschlag zur Vermeidung von Wärmebrücken
  • inklusive 2 Zentrierhilfen Ø 68 mm (Art.-Nr. 1090-68) zur exakten Fräserführung
Mehr erfahren
- zum schnellen und sicheren Befestigen der Geräte-Verbindungsdose ECON® Iso + (Art.-Nr. 1159-55) und ECON® Styro55 (Art.-Nr. 1555-51)
Setzwerkzeug ECON® Iso + / ECON® Styro55
Artikel-Nr. 1090-22
  • zum schnellen und sicheren Befestigen der Geräte-Verbindungsdose ECON® Iso + (Art.-Nr. 1159-55) und ECON® Styro55 (Art.-Nr. 1555-51)
Mehr erfahren
- für exakte Einbauöffnungen in bestehenden Wärmedämmverbundsystemen (WDVS) - genaues Führen des SPECIAL Fräsers (Art.-Nr. 1088-07) - kombinierbar für Norm-Kombinationen 71 mm - zum exakten Positionieren und leichten Befestigen mittels Aufnageln an die Dämmplatte
Zentrierhilfe Ø 68 mm
Artikel-Nr. 1090-68
  • für exakte Einbauöffnungen in bestehenden Wärmedämmverbundsystemen (WDVS)
  • genaues Führen des SPECIAL Fräsers (Art.-Nr. 1088-07)
  • kombinierbar für Norm-Kombinationen 71 mm
  • zum exakten Positionieren und leichten Befestigen mittels Aufnageln an die Dämmplatte
Mehr erfahren
- Mehrmals zu verwenden - schützen das Doseninnere, die Schraubdome und Schraubenköpfe beim Verputzen
Signaldeckel Ø 60 mm
Artikel-Nr. 1181-60
  • Mehrmals zu verwenden
  • schützen das Doseninnere, die Schraubdome und Schraubenköpfe beim Verputzen
Mehr erfahren
- für längere Leitungsstücke integriertes Messer für Längsschnitt - leichtes Arbeiten durch ergonomische Gestaltung - Schneidemesser gehärtet und geschliffen
Abmantelzange AMZ 2
Artikel-Nr. 1190-02
  • für längere Leitungsstücke integriertes Messer für Längsschnitt
  • leichtes Arbeiten durch ergonomische Gestaltung
  • Schneidemesser gehärtet und geschliffen
Mehr erfahren
- praktische Dosen-Wasserwaage - zum Ausrichten von Gerätedosen und Geräte-Verbindungsdosen bei waagerechter und senkrechter Montage mit Gips
Libellendeckel
Artikel-Nr. 1190-60
  • praktische Dosen-Wasserwaage
  • zum Ausrichten von Gerätedosen und Geräte-Verbindungsdosen bei waagerechter und senkrechter Montage mit Gips
Mehr erfahren
Ausschreiben.de

Ausschreiben.de

Zum Ausschreibungstext
PARTcommunity

PARTcommunity

Planungsdaten (CAD/3D/2D)
- nachträglicher Einsatz in bestehenden WDVS - bestehend aus Ankerhülse und Befestigungskern - für Dämmstärken ab 80 mm - Anschraubfläche mit 10 mm Toleranzausgleich - 4 Schwenkschneiden - 2 Klemmrippen - umlaufende Dichtlippe - Gewichtsbelastung bis 30 N (3 kg) - Gerätebefestigung mit selbstformenden Schrauben Ø 3,2 - 4 mm
Mini-Geräteträger mit 4 Schwenkschneiden und 2 Klemmrippen
Artikel-Nr. 1159-50
  • nachträglicher Einsatz in bestehenden WDVS
  • bestehend aus Ankerhülse und Befestigungskern
  • für Dämmstärken ab 80 mm
  • Anschraubfläche mit 10 mm Toleranzausgleich
  • 4 Schwenkschneiden
  • 2 Klemmrippen
  • umlaufende Dichtlippe
  • Gewichtsbelastung bis 30 N (3 kg)
  • Gerätebefestigung mit selbstformenden Schrauben Ø 3,2 - 4 mm
Mehr erfahren
- Geräte-Verbindungsdose für gedämmte Innenwände - inklusive Befestigungsadapter - rückseitige Leitungseinführungen - umlaufende luftdichte Dichtlippe - Kombination untereinander möglich
Innendämmungsdose für Dämmstärken 30 - 100 mm
Artikel-Nr. 1159-90
  • Geräte-Verbindungsdose für gedämmte Innenwände
  • inklusive Befestigungsadapter
  • rückseitige Leitungseinführungen
  • umlaufende luftdichte Dichtlippe
  • Kombination untereinander möglich
Mehr erfahren
BAKA-Award
- Klemmrippenbefestigung für die Montage in Brettsperrholz- bzw. Brettschichtholzwänden oder in Massivholzplatten - Innovative, seitlich am Dosenumfang positionierte Leitungseinführungen - 4 Schraubdome - Werkzeuglose Öffnung der Leitungseinführungen mittels Öffnungslasche - Vollisolierte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen - inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit
Geräte-Verbindungsdose für Massivholz
Artikel-Nr. 9274-22
  • Klemmrippenbefestigung für die Montage in Brettsperrholz- bzw. Brettschichtholzwänden oder in Massivholzplatten
  • Innovative, seitlich am Dosenumfang positionierte Leitungseinführungen
  • 4 Schraubdome
  • Werkzeuglose Öffnung der Leitungseinführungen mittels Öffnungslasche
  • Vollisolierte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
  • inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit
Mehr erfahren
- Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk - 4 Schraubdome - luftdichte Ausführung mit Dichtungsmembranen - werkzeuglose Leitungs- oder Rohreinführungen - vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen - Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre - inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit
Geräte-Verbindungsdose O-range ECON® Fix, luftdicht, Tiefe 62 mm
Artikel-Nr. 9264-12
  • Klemmrippen-Befestigung in Baustoffen ab 10 mm Stärke, z. B. Wandaufbauten mit OSB-Platten, Gipsfaserplatten und Sichtmauerwerk
  • 4 Schraubdome
  • luftdichte Ausführung mit Dichtungsmembranen
  • werkzeuglose Leitungs- oder Rohreinführungen
  • vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
  • Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
  • inklusive Setzwerkzeug (Art.-Nr. 1090-12) pro Verpackungseinheit
Mehr erfahren
