Geräte-Verbindungsdose O-range ECON® 2 / 3 / 4
NEU
- luftdichte Ausführung mit Dichtungsmembranen - werkzeuglose Leitungs- und Rohreinführungen - Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre - Normgerechte Trennung der einzelnen Einbauöffnungen mittels einsteckbarem Trennsteg - Kombinierbar mit allen Anwendungen des O-range®-Programms
Open Cadenas Modal
  • luftdichte Ausführung mit Dichtungsmembranen
  • werkzeuglose Leitungs- und Rohreinführungen
  • Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
  • Normgerechte Trennung der einzelnen Einbauöffnungen mittels einsteckbarem Trennsteg
  • Kombinierbar mit allen Anwendungen des O-range®-Programms

Geräte-Verbindungsdose, luftdicht, als Mehrfachdose für 2 Geräteeinsätze, für Hohlwandinstallation.
Hohlwanddose, Ausführung als Hohlwand-Geräte-Verbindungsdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, luftdichte Ausführung nach DIN 18015-5, halogenfrei nach DIN VDE 0604-2-100,
Installationsöffnung 2 x Ø 60 mm, Einbauöffnung 2 x Ø 68 mm, Tiefe 48 mm, für Plattenstärke 7-40 mm, Kombinationsabstand 71 mm, mit 2 Schraubdomen und 2 Plus-Minus-Geräteschrauben,
Werkzeuglose Einführung für NYM-Leitungen und Datenleitungen sowie für Rohre Ø 20/25 mm (2 x Ø 20/25 mm, 4 x Ø 20 mm, 1 x 3 x 1,5 mm², 1 x 3 x 2,5 mm² bzw. 5 x 1,5 mm²), Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 850° C, für Hohlwandinstallation
Mehr lesen Weniger lesen

Geräte-Verbindungsdose O-range ECON® 2, luftdicht, Tiefe 48 mm, halogenfrei

Kaiser GmbH & Co.KG
Artikel-Nr.: 9252-78
EAN: 4013456550926
Halogenfrei
VDE
OEVE
Produkt Ø: 2x68 mm
Produkt Tiefe: 48 mm
Einbauöffnung (Wand/Decke) Ø: 2x68 mm
Anzahl Einführungen: 4
Für Rohr Ø: 20 mm, 25 mm
Plattenstärke min.: 7 mm
Plattenstärke max.: 40 mm
Bohrer-/Fräsloch-Ø: 2x68 mm
Halogenfrei: Ja
Verpackung / Versand: 10 / 100
Preis (UVP) / 100 ST:
1.075,00 €
Preisgruppe: 121
Weitere Attribute anzeigen
Produktdatenblatt (PDF)

accessories

- zur vollisolierten Durchverdrahtung bei Kombinationen - zur Erstellung luftdichter Kombinationen - für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77
Verbindungsstutzen, luftdicht, halogenfrei
Artikel-Nr. 9060-78
  • zur vollisolierten Durchverdrahtung bei Kombinationen
  • zur Erstellung luftdichter Kombinationen
  • für Art.-Nr. 9066-01/-12, 9068-01, 9263-.., 9264-.., 9062-02/-77, 9062-94/-74, 9268-94/-74, 9266-22/-77
Mehr erfahren

recommendations

- luftdichte Ausführung mit Dichtungsmembranen - vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen - werkzeuglose Leitungs- oder Rohreinführungen - integrierte Leitungsrückhaltung der NYM-Leitungen, Selbsthemmung der Rohre
Gerätedose O-range ECON® 63, luftdicht, Tiefe 49 mm, halogenfrei
Artikel-Nr. 9263-78
  • luftdichte Ausführung mit Dichtungsmembranen
  • vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
  • werkzeuglose Leitungs- oder Rohreinführungen
  • integrierte Leitungsrückhaltung der NYM-Leitungen, Selbsthemmung der Rohre
Mehr erfahren
- luftdichte Ausführung mit Dichtungsmembranen - vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen - werkzeuglose Leitungs- oder Rohreinführungen - integrierte Leitungsrückhaltung der NYM-Leitungen, Selbsthemmung der Rohre
Geräte-Verbindungsdose O-range ECON® 64, luftdicht, Tiefe 62 mm, halogenfrei
Artikel-Nr. 9264-78
  • luftdichte Ausführung mit Dichtungsmembranen
  • vollisolierte, luftdichte Durchverdrahtung bei Kombinationen durch Verbindungsstutzen
  • werkzeuglose Leitungs- oder Rohreinführungen
  • integrierte Leitungsrückhaltung der NYM-Leitungen, Selbsthemmung der Rohre
Mehr erfahren
NEU
- luftdichte Ausführung mit Dichtungsmembranen - werkzeuglose Leitungs- und Rohreinführungen - Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre - Normgerechte Trennung der einzelnen Einbauöffnungen mittels einsteckbarem Trennsteg - Kombinierbar mit allen Anwendungen des O-range®-Programms
Geräte-Verbindungsdose O-range ECON® 3, luftdicht, Tiefe 48 mm, halogenfrei
Artikel-Nr. 9253-78
  • luftdichte Ausführung mit Dichtungsmembranen
  • werkzeuglose Leitungs- und Rohreinführungen
  • Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
  • Normgerechte Trennung der einzelnen Einbauöffnungen mittels einsteckbarem Trennsteg
  • Kombinierbar mit allen Anwendungen des O-range®-Programms
Mehr erfahren
NEU
- luftdichte Ausführung mit Dichtungsmembranen - werkzeuglose Leitungs- und Rohreinführungen - Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre - Normgerechte Trennung der einzelnen Einbauöffnungen mittels einsteckbarem Trennsteg - Kombinierbar mit allen Anwendungen des O-range®-Programms
Geräte-Verbindungsdose O-range ECON® 4, luftdicht, Tiefe 48 mm, halogenfrei
Artikel-Nr. 9254-78
  • luftdichte Ausführung mit Dichtungsmembranen
  • werkzeuglose Leitungs- und Rohreinführungen
  • Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
  • Normgerechte Trennung der einzelnen Einbauöffnungen mittels einsteckbarem Trennsteg
  • Kombinierbar mit allen Anwendungen des O-range®-Programms
Mehr erfahren

similar

NEU
- luftdichte Ausführung mit Dichtungsmembranen - werkzeuglose Leitungs- und Rohreinführungen - Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre - Normgerechte Trennung der einzelnen Einbauöffnungen mittels einsteckbarem Trennsteg - Kombinierbar mit allen Anwendungen des O-range®-Programms
Geräte-Verbindungsdose O-range ECON® 2, luftdicht, Tiefe 48 mm
Artikel-Nr. 9252-22
  • luftdichte Ausführung mit Dichtungsmembranen
  • werkzeuglose Leitungs- und Rohreinführungen
  • Integrierte Leitungsrückhaltung der NYM-Leitung, Selbsthemmung der Rohre
  • Normgerechte Trennung der einzelnen Einbauöffnungen mittels einsteckbarem Trennsteg
  • Kombinierbar mit allen Anwendungen des O-range®-Programms
Mehr erfahren

Geräte-Verbindungsdose O-range ECON® 2 / 3 / 4

Mit den Geräte-Verbindungsdosen O-range ECON® 2 / 3 / 4 bietet KAISER die perfekte Basis und damit einen besonderen Komfort für die Installation aller gängigen Einbaugeräte in Mehrfachkombinationen. Sie vereinfachen aufgrund ihrer großen Einbauöffnung ohne Mittelsteg das Verdrahten mehrerer Geräte untereinander und ermöglichen sogar den Einsatz vorverdrahteter Einbaugeräte. Bei Einsatz unterschiedlicher Stromkreise bzw. von Versorgungs- und Kommunikationsanschlüssen innerhalb einer Kombination lassen sich die einzelnen Geräteeinbauplätze durch den einsetzbaren Trennsteg einfach und normgerecht trennen.
  • Komfortable Installation vorverdrahteter Geräteeinsätze ohne räumliche Trennung
  • Maximale Flexibilität bei der Gerätebefestigung, großzügiger Toleranzausgleich
  • Normgerechte Trennung der einzelnen Einbauöffnungen mittels einsteckbarem Trennsteg
  • Komplette Montage und Installation mit nur einem Schraubenantrieb
  • Kombinierbar mit allen Anwendungen des O-range®-Programms

Anwendungsbeispiele

Die Geräte-Verbindungsdosen O-range ECON® 2 / 3 / 4…
Die Geräte-Verbindungsdosen O-range ECON® 2 / 3 / 4…
…ermöglichen aufgrund ihrer großen Einbauöffnung ohne Mittelsteg den Einsatz von vorverdrahteten Einbaugeräten.
…ermöglichen aufgrund ihrer großen Einbauöffnung ohne Mittelsteg den Einsatz von vorverdrahteten Einbaugeräten.
Durch Einsetzen des Trennstegs lassen sich unterschiedliche Spannungsarten normgerecht installieren.
Durch Einsetzen des Trennstegs lassen sich unterschiedliche Spannungsarten normgerecht installieren.
Geräte-Verbindungsdose O-range ECON® 2 in einer 3-fach-Kombination mit der O-range ECON® Data (Art.-Nr. 9280-22).
Geräte-Verbindungsdose O-range ECON® 2 in einer 3-fach-Kombination mit der O-range ECON® Data (Art.-Nr. 9280-22).

Montagehinweise

Mitte der oberen Einbauöffnung gemäß DIN 18015-3 sowie den Mittenabstand der weiteren Einbauöffnungen im 71 mm-Abstand anzeichnen.
Mitte der oberen Einbauöffnung gemäß DIN 18015-3 sowie den Mittenabstand der weiteren Einbauöffnungen im 71 mm-Abstand anzeichnen.
Einbauöffnungen Ø 68 mm mit KAISER Fräser (z. B. PROFI Art.-Nr. 1081-10) mit Randversenk erstellen.
Einbauöffnungen Ø 68 mm mit KAISER Fräser (z. B. PROFI Art.-Nr. 1081-10) mit Randversenk erstellen.
Die einzelnen Einbauöffnung müssen nun für den Einsatz der Mehrfach-Geräte-Verbindungsdosen verbunden und für den Randversenk angefast werden.
Die einzelnen Einbauöffnung müssen nun für den Einsatz der Mehrfach-Geräte-Verbindungsdosen verbunden und für den Randversenk angefast werden.
Um einen perfekten Sitz der Dose zu gewährleisten, sind die in dem Bild angegebenen Maße einzuhalten.
Um einen perfekten Sitz der Dose zu gewährleisten, sind die in dem Bild angegebenen Maße einzuhalten.

Maße / Form

Produkt Ø:
2x68 mm
Produkt Tiefe:
48 mm
Einbauöffnung (Wand/Decke) Ø:
2x68 mm
Bohrer-/Fräsloch-Ø:
2x68 mm

Anschlüsse / Einführungen

Anzahl Einführungen:
4
Für Rohr Ø:
20 mm, 25 mm

Montage / Installation

Plattenstärke min.:
7 mm
Plattenstärke max.:
40 mm
Montageart:
HW (Trockenbau/Leichtbauweise)

Sicherheit / Eigenschaften

Halogenfrei:
Ja

Zulassungen / Zertifizierungen

VDE:
Ja
Zertifikat

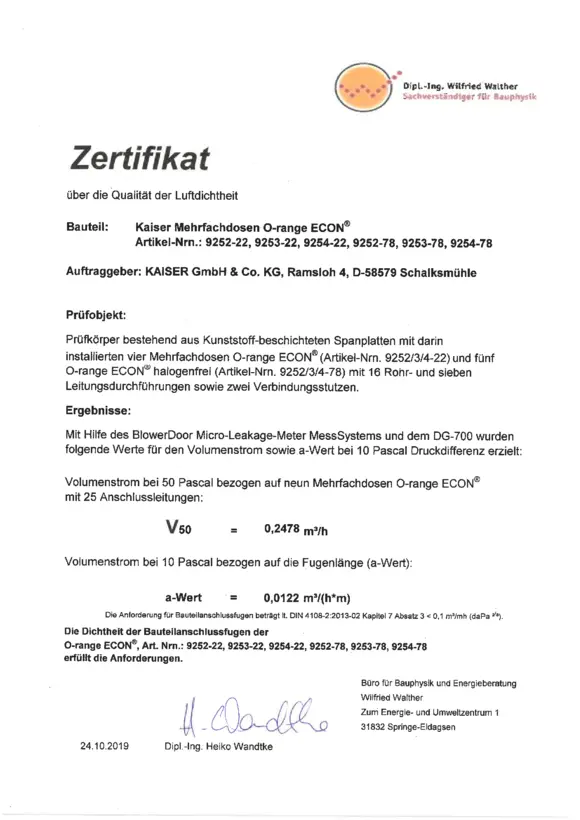

O-range ECON® Mehrfachdosen - Blower Door Zertifikat

54.1 KB | 24.10.19
Zertifikat

O-range ECON® Mehrfachdosen - Prüfbericht

310.3 KB | 24.10.19
Herunterladen
Zertifikat

O-range ECON® Mehrfachdosen - VDE-Zertifikat

498.9 KB | 19.03.20
Herunterladen
Anleitung

O-range ECON® Mehrfachdosen

1.4 MB | 14.03.24
Herunterladen
O-range ECON® Mehrfachdosen
Broschüre

O-range ECON® Mehrfachdosen

Die Hohlwanddose, die mehr kann!

859.4 KB
Energieeffizienz.
Broschüre

Energieeffizienz.

Elektroinstallation für energieeinsparende Gebäude.

6.1 MB
Herzstück jeder Installation. Die KAISER-Dose.
Flyer

Herzstück jeder Installation. Die KAISER-Dose.

Vom Handwerk gedacht, vom KAISER gemacht!

8 MB
Herunterladen
