Schallschutzdose 68
Schalldämmmaß R'w bis 69 dB
- für Schallschutzwände - auch für den direkt gegenüberliegenden Einbau - ab Wandstärke 125 mm - kombinierbar untereinander und mit der Gerätedose
Open Cadenas Modal
  • für Schallschutzwände
  • auch für den direkt gegenüberliegenden Einbau
  • ab Wandstärke 125 mm
  • kombinierbar untereinander und mit der Gerätedose

Schallschutz Geräte-Verbindungsdose für Schallschutzwände, Schallschutzdose Hohlwand, Ausführung als Geräte-Verbindungsdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, mit schallabsorbierender Haptik sowie zusätzlicher Außenkomponente im Dosenbodenbereich, für Schallschutzwände bis 69dB, Installationsöffnung Ø 60 mm, Einbauöffnung Ø 68 mm, Tiefe 61 mm, Kombinationsabstand 71 mm, Kombination mit vollisolierten Verbindungsstutzen, für Plattenstärken 7-40 mm, mit 2 Schraubdomen und 2 Plus-Minus-Geräteschrauben, Einführungsmarkierungen für 6 Leitungen Ø 4-11,5 und 2 Rohreinführungen bis 25 mm, Schutzart IP30, halogenfrei nach DIN VDE 0604-2-100
Mehr lesen Weniger lesen

Geräte-Verbindungsdose Schallschutz 68

Kaiser GmbH & Co.KG
Artikel-Nr.: 9069-04
EAN: 4013456547940
Halogenfrei
VDE
OEVE
Produkt Ø: 68 mm
Produkt Tiefe: 61 mm
Einbauöffnung (Wand/Decke) Ø: 68 mm
Anzahl Einführungen: 4
Für Rohr Ø: 20 mm, 25 mm
Plattenstärke min.: 40 mm
Plattenstärke max.: 40 mm
Bohrer-/Fräsloch-Ø: 68 mm
Schallschutzwände bis: 69
Halogenfrei: Ja
Verpackung / Versand: 10 / 100
Preis (UVP) / 1 ST:
10,80 €
Preisgruppe: 192
Weitere Attribute anzeigen
Produktdatenblatt (PDF)

accessories

Schalldämmmaß R'w bis 56 dB
- für Schallschutzdose - Schallschutzfunktion in Verbindung mit Schallschutzdose
Schallschutzdeckel, für Schallschutzdose
Artikel-Nr. 1184-69
  • für Schallschutzdose
  • Schallschutzfunktion in Verbindung mit Schallschutzdose
Mehr erfahren
- zur vollisolierten Durchverdrahtung bei Kombinationen - für Art.-Nr. 1159-90, 1555-51, 9069-03, 9069-04 und 9074-03
Verbindungsstutzen
Artikel-Nr. 9060-88
  • zur vollisolierten Durchverdrahtung bei Kombinationen
  • für Art.-Nr. 1159-90, 1555-51, 9069-03, 9069-04 und 9074-03
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M16
Artikel-Nr. 1040-16
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M20
Artikel-Nr. 1040-20
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren
- zuverlässiges Abdichten von Elektro-Installationsrohren - ECON®-Technik zur einfachen Leitungsdurchführung - dauerelastischer Kunststoff
Dichtstopfen ECON® M25
Artikel-Nr. 1040-25
  • zuverlässiges Abdichten von Elektro-Installationsrohren
  • ECON®-Technik zur einfachen Leitungsdurchführung
  • dauerelastischer Kunststoff
Mehr erfahren

tools

- für längere Leitungsstücke integriertes Messer für Längsschnitt - leichtes Arbeiten durch ergonomische Gestaltung - Schneidemesser gehärtet und geschliffen
Abmantelzange AMZ 2
Artikel-Nr. 1190-02
  • für längere Leitungsstücke integriertes Messer für Längsschnitt
  • leichtes Arbeiten durch ergonomische Gestaltung
  • Schneidemesser gehärtet und geschliffen
Mehr erfahren

recommendations

Schalldämmmaß R'w bis 69 dB
- für Schallschutzwände - auch für den direkt gegenüberliegenden Einbau - ab Wandstärke 100 mm - kombinierbar untereinander und mit der Geräte-Verbindungsdose
Gerätedose Schallschutz 68
Artikel-Nr. 9069-03
  • für Schallschutzwände
  • auch für den direkt gegenüberliegenden Einbau
  • ab Wandstärke 100 mm
  • kombinierbar untereinander und mit der Geräte-Verbindungsdose
Mehr erfahren

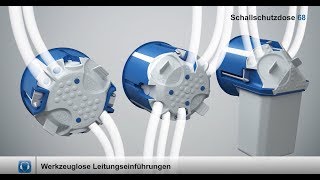

Schallschutzdose 68

Die Geräte- und Geräte-Verbindungsdosen Schallschutz 68 gewährleisten durch ihren massiven Dosenkörper in Verbindung mit der schallabsorbierenden Oberfläche am Dosenboden den Schallschutz der Wand. Auch bei direkt gegenüberliegendem Einbau bleibt die Schallschutzfunktion der Wand vollständig erhalten. Das einfache Öffnen für Leitungen und Rohre sowie die Einbauöffnung von 68 mm ermöglicht die schnelle Montage sowie das einfache Nachrüsten bei bestehenden Elektro-Installationen.
  • Erhält die Schallschutzfunktion der Wand
  • Auch nachträgliche Installation
  • Für Installationsöffnungen Ø 68 mm
  • Für den direkt gegenüberliegenden Einbau
  • Einfache Einführung für Leitungen bis Ø 11,5 mm und Rohre bis Ø 25 mm

Anwendungsbeispiele

Für Schallschutzwände mit einem Schalldämmwert bis 69 dB.
Für Schallschutzwände mit einem Schalldämmwert bis 69 dB.
Auch für den direkt gegenüberliegenden Einbau bis zu einer 5-fach-Kombination.
Auch für den direkt gegenüberliegenden Einbau bis zu einer 5-fach-Kombination.
Kombinierbarkeit von Geräte- und Geräte-Verbindungsdosen möglich.
Kombinierbarkeit von Geräte- und Geräte-Verbindungsdosen möglich.
Mit Schallschutzdeckel (Art.-Nr. 1184-69) auch als Verbindungsdose einsetzbar.
Mit Schallschutzdeckel (Art.-Nr. 1184-69) auch als Verbindungsdose einsetzbar.

Vergleich der Schalldämm-Maße

Leichtbauwand (2-schalig, je 2-fach beplankt)
Vergleich der Schalldämm-Maße
(1) Wand, ohne Einbauten, 69 dB. | (2) Schallschutzdose 9069-03, 1-fach, mit Gerät, 69 dB. | (3) Schallschutzdose 9069-04, 1-fach, mit Gerät, 69 dB. | (4) Der massive Dosenkörper und die schallabsorbierende Oberfläche am Dosenboden gewährleisten den Schallschutz bis 69 dB. | (5) Schallabsorbierende Streifen am Dosenrand zur Reduzierung des Körperschalls. | (6) Leichtgängiges Öffnen der Rohreinführung durch vorgeprägte Öffnungslasche.

Verarbeitungshinweise

Bis zu 6 Leitungseinführungen von Ø 4 - 11,5 mm und 2 Rohreinführungen bis M25.
Bis zu 6 Leitungseinführungen von Ø 4 - 11,5 mm und 2 Rohreinführungen bis M25.
Einfache Leitungs- und Rohreinführung mit Leitungsrückhaltung nach DIN EN 60670.
Einfache Leitungs- und Rohreinführung mit Leitungsrückhaltung nach DIN EN 60670.
Leichtgängiges Öffnen der Rohreinführung durch vorgeprägte Öffnungslasche.
Leichtgängiges Öffnen der Rohreinführung durch vorgeprägte Öffnungslasche.
Vollisolierte Durchverdrahtung von Geräte- und Geräte-Verbindungsdosen mit dem Verbindungsstutzen (Art.-Nr. 9060-88).
Vollisolierte Durchverdrahtung von Geräte- und Geräte-Verbindungsdosen mit dem Verbindungsstutzen (Art.-Nr. 9060-88).

Montage

Einbauöffnung Ø 68 mm mit PROFI Fräser (Art.-Nr. 1081-10) erstellen. Kombinationen im Mittenabstand 71 mm fräsen.
Einbauöffnung Ø 68 mm mit PROFI Fräser (Art.-Nr. 1081-10) erstellen. Kombinationen im Mittenabstand 71 mm fräsen.
Einfaches Öffnen für die Installation von Daten-, Stromleitungen bzw. Elektroinstallationsrohren.
Einfaches Öffnen für die Installation von Daten-, Stromleitungen bzw. Elektroinstallationsrohren.
Befestigen der Dose mit der bewährten KAISER-FX⁴-Technik.
Befestigen der Dose mit der bewährten KAISER-FX⁴-Technik.
Gegenüberliegender Einbau - bei Gerätedosen ab einer Wandstärke von 100 mm und Geräte-Verbindungsdosen ab 125 mm möglich.
Gegenüberliegender Einbau - bei Gerätedosen ab einer Wandstärke von 100 mm und Geräte-Verbindungsdosen ab 125 mm möglich.
Für Kombinationen Einbauöffnungen Ø 68 mm im Mittenabstand 71 mm erstellen.
Für Kombinationen Einbauöffnungen Ø 68 mm im Mittenabstand 71 mm erstellen.
Rohreinführung sorgt für ein engeres Anliegen der Rohre an die Beplankung.
Rohreinführung sorgt für ein engeres Anliegen der Rohre an die Beplankung.
Mittels Verbindungsstutzen (Art.-Nr. 9060-88) die vollisolierte Durchverdrahtung erstellen.
Mittels Verbindungsstutzen (Art.-Nr. 9060-88) die vollisolierte Durchverdrahtung erstellen.
Kombinationen von Gerätedosen und Geräte-Verbindungsdosen möglich.
Kombinationen von Gerätedosen und Geräte-Verbindungsdosen möglich.

Maße / Form

Produkt Ø:
68 mm
Produkt Tiefe:
61 mm
Einbauöffnung (Wand/Decke) Ø:
68 mm
Bohrer-/Fräsloch-Ø:
68 mm

Anschlüsse / Einführungen

Anzahl Einführungen:
4
Für Rohr Ø:
20 mm, 25 mm

Montage / Installation

Plattenstärke min.:
40 mm
Plattenstärke max.:
40 mm
Montageart:
HW (Trockenbau/Leichtbauweise)

Sicherheit / Eigenschaften

Schallschutzwände bis:
69
Halogenfrei:
Ja
Spezielle Anwendung:
Schallschutz
Schallschutz:
Ja

Zulassungen / Zertifizierungen

VDE:
Ja
