Boîte électronique O-range ECON® Flex

similar

Boîte électronique O-range ECON® Flex, étanche à l'air, Profondeur 75 mm
N° d'article 9268-94
  • pour les accessoires et les composants électroniques
  • conception étanche à l'air avec membranes d'étanchéité
  • Poche flexible
  • Combinable avec les boîtes d'encastrement ECON®

Boîte électronique O-range ECON® Flex

Boîte électronique étanche à l'air O-range ECON® Flex pourvue de la technique ECON® pour une installation électrique économe en énergie et conforme à l’EnEV, ainsi que pour des installations soumises à des conditions de chambre stérile ou d'hygiène accrue. Le montage rapide est idéal pour la modernisation ou l’extension d’installations existantes. La poche flexible permet un encastrement simple et crée de la place pour les composants électroniques, des réserves de câbles et les bornes.
  • Espace de raccordement latéral supplémentaire pour la technique de communication et de réseau
  • Membrane d'étanchéité élastique pour une étanchéité à l'air garantie
  • Entrée de conduites et de conduits sans outil
  • Dispositif intégré de retenue des câbles
  • Étanche à l'air et entièrement isolée, peut être combinée avec un raccordement

Exemples d'application

Combinaison possible avec des boîtes pour cloisons sèches ECON®.
Combinaison possible avec des boîtes pour cloisons sèches ECON®.
Espace supplémentaire pour bornes de raccordement.
Espace supplémentaire pour bornes de raccordement.
Logement de composants électroniques, tels que p. ex. des actionneurs.
Logement de composants électroniques, tels que p. ex. des actionneurs.
Espace pour réserves de câbles.
Espace pour réserves de câbles.

Instructions d'application

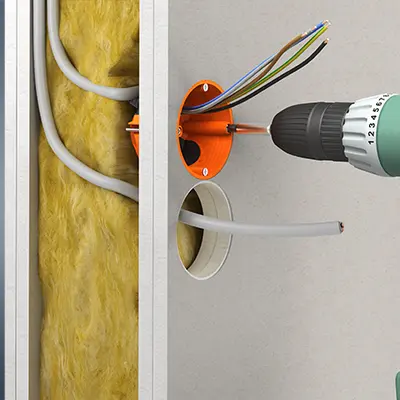

Les orifices d'encastrement existants de Ø 68 mm peuvent être utilisés.
Les orifices d'encastrement existants de Ø 68 mm peuvent être utilisés.
Combinaison étanche à l'air et entièrement isolée à l’aide de raccordement (n° art. 9060-98).
Combinaison étanche à l'air et entièrement isolée à l’aide de raccordement (n° art. 9060-98).

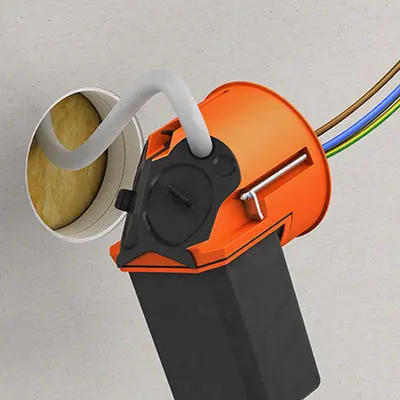

Dispositif de retenue de câbles conforme à la norme. Une membrane d'étanchéité élastique permet une introduction des câbles sans outils…
Dispositif de retenue de câbles conforme à la norme. Une membrane d'étanchéité élastique permet une introduction des câbles sans outils…
…et des entrées de conduits jusqu'à M25 en version étanche à l'air.
…et des entrées de conduits jusqu'à M25 en version étanche à l'air.

Montage

Réaliser un orifice d'encastrement Ø 68 mm ; dans des bâtiments existants, entre-axes de 71 mm à l’aide du Profix.
Réaliser un orifice d'encastrement Ø 68 mm ; dans des bâtiments existants, entre-axes de 71 mm à l’aide du Profix.

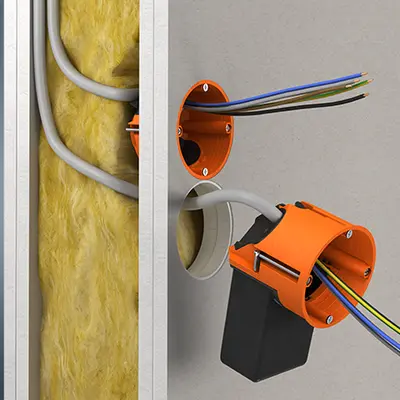

Introduire le câble ou le conduit de manière étanche à l'air à travers la membrane d'étanchéité élastique.
Introduire le câble ou le conduit de manière étanche à l'air à travers la membrane d'étanchéité élastique.
Pour un montage simple, rabattre la poche flexible.
Pour un montage simple, rabattre la poche flexible.
Placer la boîte dans l’ouverture de l'élément de construction.
Placer la boîte dans l’ouverture de l'élément de construction.
Serrer les vis de pattes de la boîte et déployer la poche.
Serrer les vis de pattes de la boîte et déployer la poche.

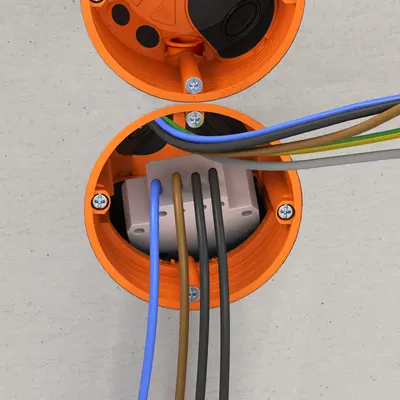

Placer le composant électronique dans la poche.
Placer le composant électronique dans la poche.

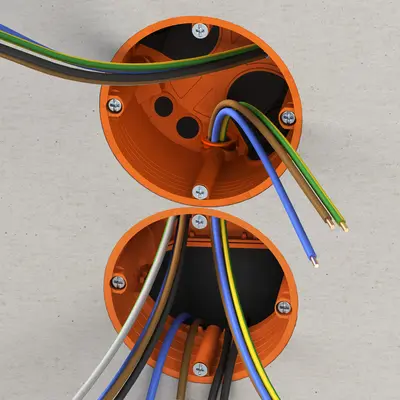

Le repiquage se fait via le raccordement (n° art. 9060-98).
Le repiquage se fait via le raccordement (n° art. 9060-98).

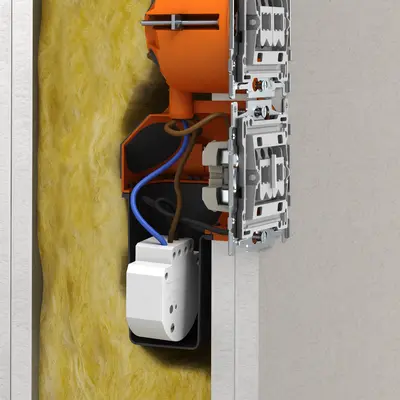

Garantie d'étanchéité à l'air – espace de raccordement sûr pour composants électroniques.
Garantie d'étanchéité à l'air – espace de raccordement sûr pour composants électroniques.

Dimensions / Forme

Ø du produit:
68 mm
Longueur du produit:
122 mm
Largeur du produit:
71 mm
Profondeur du produit:
75 mm
Ouverture d'installation (paroi/plafond) Ø:
68 mm
Ø du trou de perçage/fraisage:
68 mm

Raccords / introductions

Nombre d'entrées:
4
Pour conduit Ø:
25 mm

Montage / Installation

Épaisseur de plaque minimale:
7 mm
Épaisseur de plaque max.:
30 mm
Type de montage:
HW (construction sèche/construction légère)

Sécurité / propriétés

étanchéité à l’air:
Oui
Sans halogènes:
Oui

Agréments / Certifications

VDE:
Oui
Instructions

Boîtier électronique O-range ECON® Flex

Instructions de montage

755.5 KB | 26/01/2018
