Boîtier encastré ThermoX® LED
Open Cadenas Modal
  • pour luminaires à LED fixes et pivotants
  • lèvre périphérique d'étanchéité à l'air
  • Cuvette pivotante pour l’alignement du luminaire

Boîtier encastré, pour installation dans des plafonds creux.
Boîtier encastré, modèle pour montage frontal dans des plafonds creux isolés, en plastique, modèle étanche à l'air selon la norme DIN 18015-5, pour l'installation de luminaires LED encastrés fixes et orientables.
Orifice de sortie diamètre max. 70 mm
(pour découpe carrée ou rectangulaire, diagonale max. 70 mm
Hauteur d'encastrement du luminaire max. 85 mm
Ouverture d'installation Ø 74 mm, profondeur 95 mm.
Puissance de la lampe max. 9 W
En savoir plus Réduire le texte

Boîtier encastré ThermoX® LED

Kaiser GmbH & Co.KG
N° d'article: 9320-11
EAN: 4013456545779
Profondeur du produit: 95 mm
Ouverture d'installation (paroi/plafond) Ø: 70 mm
Consommation électrique dans le boîtier LED: 9 W
Expédition: 10
Prix (PVC) / 100 ST:
2 255,00 €
Groupe de prix: 160
Afficher d'autres attributs
Fiche produit (PDF)

accessories

- zur Erweiterung bestehender Installationsöffnungen von Ø 68 mm auf Ø 74 mm - exakte Führung für KAISER Hohlwandfräser PROFI - für ein- und mehrlagig beplankte Leichtbauwände und -decken
Insert de centrage 68/74
N° d'article 1083-99
  • pour l'extension d'ouvertures d'installation existantes de Ø 68 mm à Ø 74 mm
  • guidage précis pour les fraises pour parois creuses KAISER PROFI
  • pour parois légères à coffrage et plafonds simples ou multiples
En savoir plus

similar

- für starre und schwenkbare LED-Leuchten - umlaufende luftdichte Dichtlippe - Schwenkmulde zum Ausrichten der Leuchte
Boîtier encastré ThermoX® LED
N° d'article 9320-10
  • pour luminaires à LED fixes et pivotants
  • lèvre périphérique d'étanchéité à l'air
  • Cuvette pivotante pour l’alignement du luminaire
En savoir plus
- für starre und schwenkbare LED-Leuchten - umlaufende luftdichte Dichtlippe - Schwenkmulde zum Ausrichten der Leuchte
Boîtier ThermoX® LED
N° d'article 9320-20
  • pour luminaires à LED fixes et pivotants
  • lèvre périphérique d'étanchéité à l'air
  • Cuvette pivotante pour l’alignement du luminaire
En savoir plus
- für starre und schwenkbare LED-Leuchten - umlaufende luftdichte Dichtlippe - Schwenkmulde zum Ausrichten der Leuchte
Boîtier ThermoX® LED
N° d'article 9320-21
  • pour luminaires à LED fixes et pivotants
  • lèvre périphérique d'étanchéité à l'air
  • Cuvette pivotante pour l’alignement du luminaire
En savoir plus

Boîtier encastré ThermoX® LED

Boîtier encastré ThermoX® LED pour l'encastrement étanche à l'air de luminaires encastrés LED fixes ou pivotants dans différentes constructions de plafond. Le boîtier protège le matériau environnant (film pare-vapeur, isolant, etc.) contre les températures de fonctionnement élevées et les luminaires à LED eux-mêmes de la saleté tout en créant une séparation étanche à l'air. La séparation thermique entre le luminaire et l'appareil de commande permet d'optimiser la durée de vie.
  • Pour une installation dans des plafonds creux isolés
  • Encastrement ultérieur par le bas
  • Montage sans outil du boîtier
  • Installation étanche à l'air garantie
  • La structure de la surface arrière garantit une gestion thermique optimale
  • Maintien sûr et durable du luminaire dans le boîtier

Exemples d'application

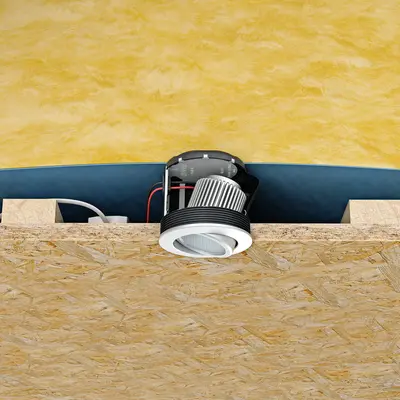

Les boîtiers encastrés ThemoX® LED se font intégrer dans des plafonds suspendus en panneaux,..
Les boîtiers encastrés ThemoX® LED se font intégrer dans des plafonds suspendus en panneaux,..

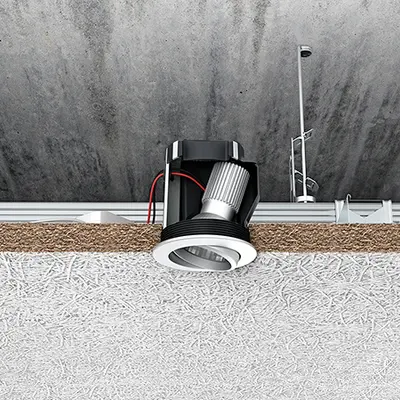

...MdF,...
...MdF,...

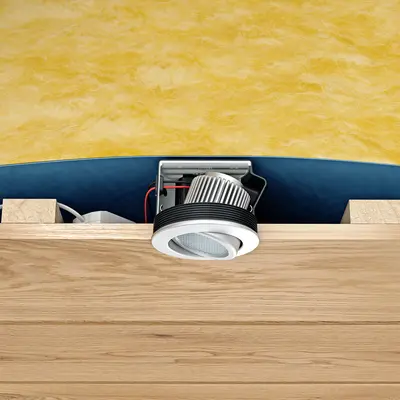

...plafonds à panneaux avec lattage simple avec isolation posée...
...plafonds à panneaux avec lattage simple avec isolation posée...

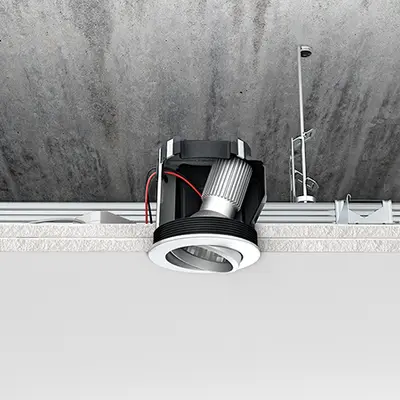

...et installer du placoplâtre.
...et installer du placoplâtre.

Profils de température ThermoX® LED (température ambiante 25 °C)

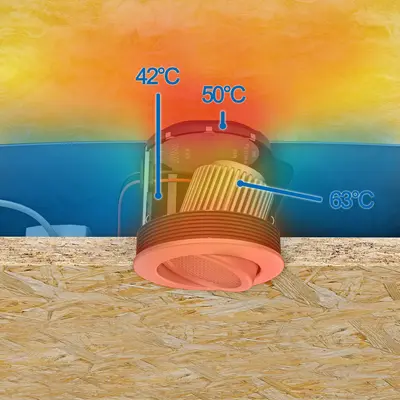

ThermoX® LED 9320-10 LED 6,6 W
ThermoX® LED 9320-10 LED 6,6 W

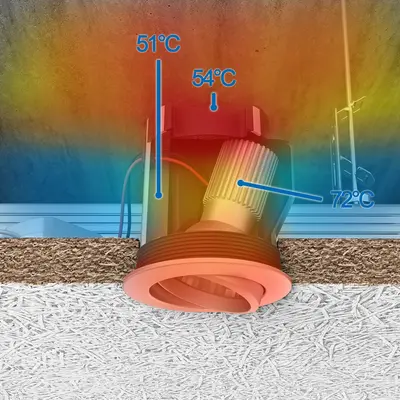

ThermoX® LED 9320-11 LED 9 W
ThermoX® LED 9320-11 LED 9 W

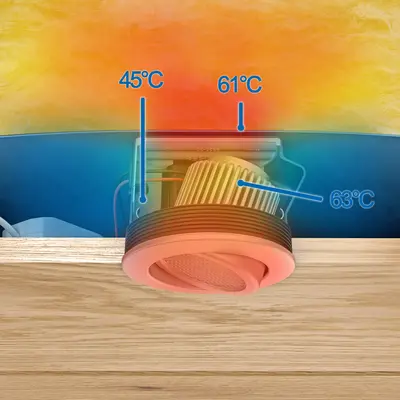

ThermoX® LED 9320-20 LED 8 W
ThermoX® LED 9320-20 LED 8 W

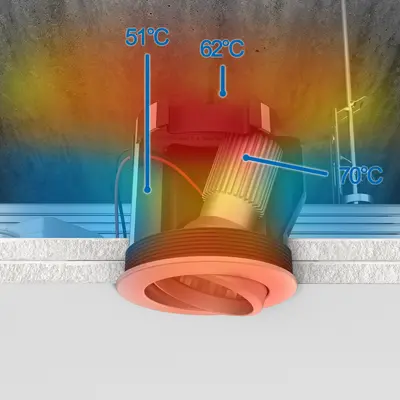

ThermoX® LED 9320-21 LED 10 W
ThermoX® LED 9320-21 LED 10 W

Installation étanche à l'air et protection incendie préventive

Le boîtier ThermoX® LED protège le matériau environnant contre les températures élevées que peut engendrer le fonctionnement de lampes LED. Le boîtier doit être installé sans revêtement isolant. Cette mesure de protection peut être mise en œuvre dans les nouveaux bâtiments ainsi qu’ultérieurement dans les bâtiments existants. Le boîtier LED permet une installation étanche à l'air parce qu'il ne détruit pas le film pare-vapeur qui contribue à créer une enveloppe de bâtiment étanche à l'air. En raison de leur étanchéité à l'air, les boîtiers LED conviennent également pour tous les systèmes de plafond suspendu où il faut éviter des échanges d'air non contrôlés (par exemple plafond de climatisation ou de refroidissement) et où il faut des installations étanches à la poussière (par ex. prévention des particules poussiéreuses en raison du retrait d'un matériau).

Montage

Création de l'ouverture de fraisage (par ex. fraise PROFI - N° art. 1081-20).
Création de l'ouverture de fraisage (par ex. fraise PROFI - N° art. 1081-20).
Pour élargir un orifice d'encastrement existant de Ø 68 mm à 74 mm, utiliser l'insert de centrage (N° art. 1083-99).
Pour élargir un orifice d'encastrement existant de Ø 68 mm à 74 mm, utiliser l'insert de centrage (N° art. 1083-99).
Installation de l'appareil de commande (driver).
Installation de l'appareil de commande (driver).
Faire passer par le bas les connecteurs à fiche au travers de l'ouverture prévue pour le boîtier encastré LED.
Faire passer par le bas les connecteurs à fiche au travers de l'ouverture prévue pour le boîtier encastré LED.
Connexion des contacts de fiche. Enrouler l'élément d'étanchéité autour du câble et l'introduire dans l'ouverture.
Connexion des contacts de fiche. Enrouler l'élément d'étanchéité autour du câble et l'introduire dans l'ouverture.
Montage du boîtier ThermoX® LED dans l'orifice d'encastrement.
Montage du boîtier ThermoX® LED dans l'orifice d'encastrement.
Insérer le spot dans le boîtier.
Insérer le spot dans le boîtier.
La structure de la surface arrière réduit la pression sur le pare-vapeur et garantit une dissipation optimale de la chaleur.
La structure de la surface arrière réduit la pression sur le pare-vapeur et garantit une dissipation optimale de la chaleur.

Remarques techniques / Normes

  • seuls les luminaires répondant à la norme DIN VDE 0711 / EN 60598 ou pourvus du sigle [F] ou [MM] peuvent être utilisés

Instructions d'application

Étanchéité à l'air garantie même avec les ressorts de fixation écartés.
Étanchéité à l'air garantie même avec les ressorts de fixation écartés.
Les poches pour ressort garantissent un maintien fiable du luminaire encastré.
Les poches pour ressort garantissent un maintien fiable du luminaire encastré.

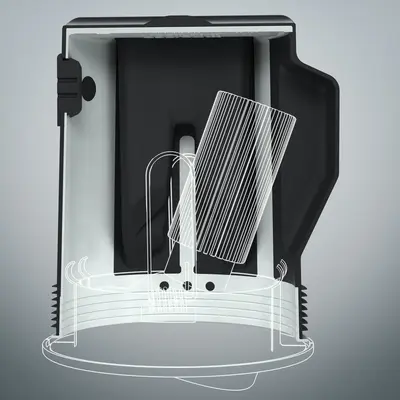

Une pochette pivotante permet l’alignement ciblé du luminaire encastré.
Une pochette pivotante permet l’alignement ciblé du luminaire encastré.
Utiliser pour l'encastrement à ras du plafond de ThermoX® LED (DA 86) une fraise bimétal Ø 86 mm (N° art. 1084-86).
Utiliser pour l'encastrement à ras du plafond de ThermoX® LED (DA 86) une fraise bimétal Ø 86 mm (N° art. 1084-86).

Indications de montage

N° art. 9320-10 ThermoX® LED, Ø 74 x 75 mm
N° art. 9320-10 ThermoX® LED, Ø 74 x 75 mm
N° art. 9320-11 ThermoX® LED, Ø 74 x 95 mm
N° art. 9320-11 ThermoX® LED, Ø 74 x 95 mm
N° art. 9320-20 ThermoX® LED, Ø 86 x 75 mm
N° art. 9320-20 ThermoX® LED, Ø 86 x 75 mm
N° art. 9320-21 ThermoX® LED, Ø 86 x 95 mm
N° art. 9320-21 ThermoX® LED, Ø 86 x 95 mm

Certification de la qualité de l’étanchéité à l'air

Boîtier garanti étanche à l'air pour l'installation électrique eco-éfficiente de luminaires. Le certificat correspondant peut être mis à disposition ou téléchargé directement depuis notre site Web.

Dimensions / Forme

Profondeur du produit:
95 mm
Ouverture d'installation (paroi/plafond) Ø:
70 mm

Montage / Installation

Type de montage:
HW (construction sèche/construction légère), plafond creux

Sécurité / propriétés

Consommation électrique dans le boîtier LED:
9 W
Application spéciale:
étanche à l'air
Certificat

Einbaugehäuse ThermoX® LED - Blower Door Zertifikat

872.8 KB | 13/02/2018
Télécharger
Instructions

Boîtiers d’encastrement ThermoX® LED

Instructions de montage

919 KB | 04/12/2024
Télécharger
ThermoX® LED
Dépliant

ThermoX® LED

Luftdichte Installation von LED-Einbauleuchten.

608 KB
Télécharger
