Boîtes de passage
Open Cadenas Modal

Cadre d'agrandissement pour boîte de passage encastrée

AGRO AG
N° d'article: 9917.68
EAN: 7611614261836
SZ
CE
Longueur du produit: 397 mm
Largeur du produit: 297 mm
Profondeur du produit: 45 mm
Expédition: 5
Prix (PVC) / 100 ST:
3 270,00 €
Groupe de prix: 130
Afficher d'autres attributs
Fiche produit (PDF)

Boîtes de passage

Die Schlaufkasten sind im Stil eines Baukastens entworfen: zwei Grundtypen stehen zur Verfügung, einmal mit geringerer und einmal grösserer Tiefe, dazu passend werden dem Elektroinstallateur Aufsatzrahmen, Putz-, Schraub-, Feuchtraum- und Universaldeckel angeboten.
  • Montage rapide et sûr grâce à des clous préinstallés
  • Grande stabilité
  • Repères de tubes pour le diamètre de perçage
  • Empilable

Exemples d'application

Selon la norme DIN 18015-1, les boîtes de traction sont nécessaires pour les tronçons de conduits de plus de 15 m de long ou pour plus de 2 coudes.
Selon la norme DIN 18015-1, les boîtes de traction sont nécessaires pour les tronçons de conduits de plus de 15 m de long ou pour plus de 2 coudes.
Les boîtes de traction KAISER offrent un espace maximum pour tirer et rénover des câbles.
Les boîtes de traction KAISER offrent un espace maximum pour tirer et rénover des câbles.
En présence d'une isolation de faux-plafond, la boîte de traction peut être agrandie au moyen d'un cadre intermédiaire.
En présence d'une isolation de faux-plafond, la boîte de traction peut être agrandie au moyen d'un cadre intermédiaire.
Convient également au montage mural, à fixer sur l'armature au moyen de la technique d'installation Prefix®.
Convient également au montage mural, à fixer sur l'armature au moyen de la technique d'installation Prefix®.

Instructions d'application

La fixation au coffrage de plafond se fait au moyen de 8 clous préinstallés. Les dômes de clous ont un point de rupture prédéterminé, pour que les clous s'enlèvent en même temps que le coffrage.
La fixation au coffrage de plafond se fait au moyen de 8 clous préinstallés. Les dômes de clous ont un point de rupture prédéterminé, pour que les clous s'enlèvent en même temps que le coffrage.
Les entrées de conduits s'ouvrent facilement à l'aide d'un foret étagé ou d'un marteau et d'un tournevis.
Les entrées de conduits s'ouvrent facilement à l'aide d'un foret étagé ou d'un marteau et d'un tournevis.
Si plusieurs conduits différents sont introduits, les parois latérales peuvent s'enlever avec un marteau.
Si plusieurs conduits différents sont introduits, les parois latérales peuvent s'enlever avec un marteau.
Des languettes supplémentaires garantissent une fixation sûre à l'armature avec du fil d'acier.
Des languettes supplémentaires garantissent une fixation sûre à l'armature avec du fil d'acier.

Dimensions / Forme

Longueur du produit:
397 mm
Largeur du produit:
297 mm
Profondeur du produit:
45 mm

Montage / Installation

Type de montage:
BB (construction massive)

Sécurité / propriétés

Application spéciale:
béton coulé sur place

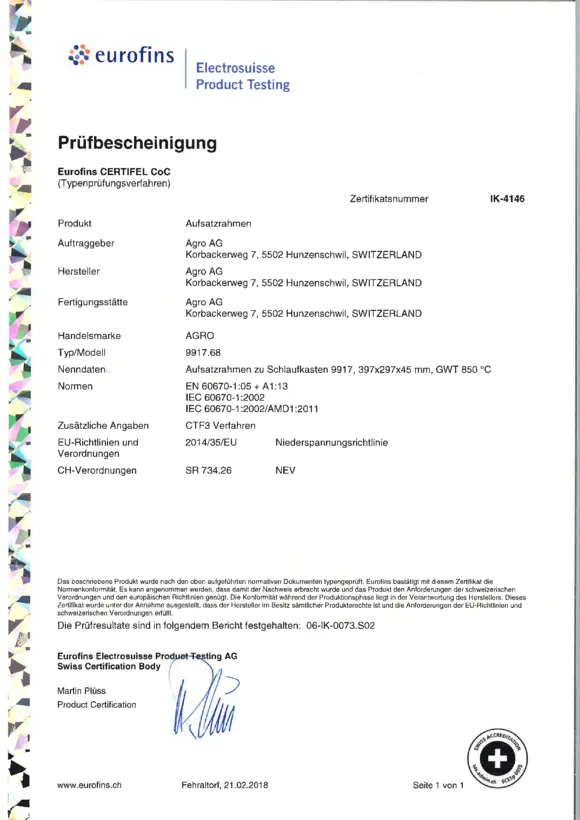

Certificat

9917.68 Aufsatzrahnen zu UP-Schlaufkasten

929.3 KB | 29/07/2021
Télécharger
