Boîte d'encastrement d'isolation acoustique encastrée
N° d'article 1569-01
  • Avec 4 calottes à vis et 2 zones pour ergots d'accrochage
  • Boîte d'encastrement pour des parois d'isolation acoustique pleines
  • pour des tuyaux jusqu'à 25 mm et des câbles jusqu'à Ø 11,5 mm
  • Entr'axe : 71 mm
Boîte d'insonorisation
N° d'article 9069-01
  • Boîtes d'encastrement pour des parois d'isolation acoustique dans les bâtiments
  • Entr'axe de 71 mm grâce à un simple retrait du bord prémarqué

Boîte d'encastrement d'isolation acoustique encastrée

Boîte d'isolation acoustique à utiliser dans des parois d'isolation acoustique pleines, avec des exigences strictes quant à l'isolation acoustique. Le corps solide de la boîte avec revêtement supplémentaire d'isolation acoustique absorbe et reflète les sons, pour que des interférences dans les pièces voisines soient exclues et que l'isolation acoustique reste intacte, comme si aucune boîte d'installation n'était présente.
  • Préserve la fonction d'isolation acoustique dans la paroi
  • Combinaison possible par 5 pour l’encastrement
  • Un encastrement opposé est également possible
  • Support combiné variable pour tuyaux jusqu'à Ø 25 mm
  • Flexible pour la fixation par vis et par griffes d’expansion des appareils
  • Utilisable comme boîte de dérivation avec un couvercle d'insonorisation

Exemples d'application

Exemple d'encastrement avec une combinaison interrupteur-prise.
Exemple d'encastrement avec une combinaison interrupteur-prise.

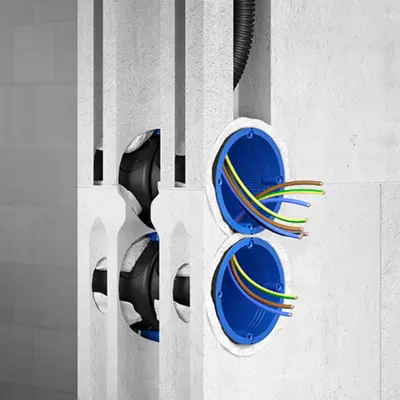

Montage de boîte d'isolation acoustique en opposition.
Montage de boîte d'isolation acoustique en opposition.
Des câbles jusqu'à Ø 11,5 mm et des tuyaux jusqu'à M25 peuvent être passés dans la boîte d'isolation acoustique.
Des câbles jusqu'à Ø 11,5 mm et des tuyaux jusqu'à M25 peuvent être passés dans la boîte d'isolation acoustique.
Utilisable comme boîte de dérivation avec un couvercle d'insonorisation.
Utilisable comme boîte de dérivation avec un couvercle d'insonorisation.

Comparaison des valeurs d'insonorisation

Paroi pleine 11,5 cm et 17,5 cm avec 10 mm de plâtre de chaque côté.
Comparaison des valeurs d'insonorisation
(1) Paroi, sans fonctions encastrées, 52 dB | (2) Boîte d‘encastrement 1555-04, 32 dB | (3) Boîte d‘isolation acoustique 1569-01, 52 dB | (4) Paroi, sans fonctions encastrées, 56 dB | (5) Boîte d‘encastrement 1555-04, 41 dB | (6) Boîte d‘isolation acoustique 1569-01, 56 dB

Montage

Un orifice d'encastrement de Ø 82 mm est créé à l'aide d'un porte-ferrasse (par exemple, n° art. 1088-02).
Un orifice d'encastrement de Ø 82 mm est créé à l'aide d'un porte-ferrasse (par exemple, n° art. 1088-02).
Réaliser des entrées de câbles et de tuyaux précises au moyen du perçoir universel (n° art. 1085-80).
Réaliser des entrées de câbles et de tuyaux précises au moyen du perçoir universel (n° art. 1085-80).
Pour des combinaisons, les boîtes d'encastrement sont enfichées l'une à l'autre.
Pour des combinaisons, les boîtes d'encastrement sont enfichées l'une à l'autre.
La boîte d'isolation acoustique est simplement fixée à l'aide de plâtre.
La boîte d'isolation acoustique est simplement fixée à l'aide de plâtre.

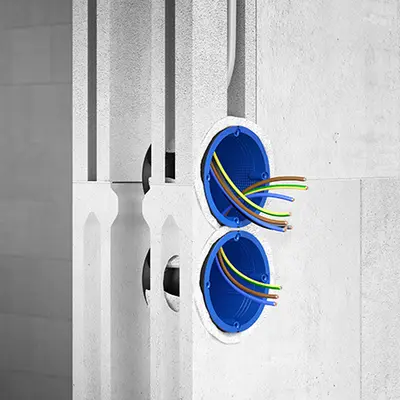

Écart normalisé entre les combinaisons 71 mm.
Écart normalisé entre les combinaisons 71 mm.

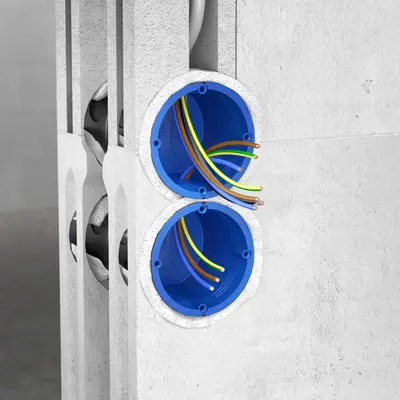

Le repiquage insonorisé et entièrement isolé s’effectue à l’aide du raccord.
Le repiquage insonorisé et entièrement isolé s’effectue à l’aide du raccord.
Exemple d'encastrement avec une combinaison interrupteur-prise.
Exemple d'encastrement avec une combinaison interrupteur-prise.
Avec couvercle d'insonorisation (n° art. 1184-69), également utilisable comme boîte de dérivation.
Avec couvercle d'insonorisation (n° art. 1184-69), également utilisable comme boîte de dérivation.

Instructions d'application

La boîte d'isolation acoustique encastrée offre 6 entrées possibles pour des tuyaux jusqu'à M25 et des câbles jusqu'à Ø 11,5 mm.
La boîte d'isolation acoustique encastrée offre 6 entrées possibles pour des tuyaux jusqu'à M25 et des câbles jusqu'à Ø 11,5 mm.
Le raccordement facilite le passage de tuyaux jusqu'à M25 dans la zone de raccordement.
Le raccordement facilite le passage de tuyaux jusqu'à M25 dans la zone de raccordement.
L'isolation acoustique est garantie dans l'encastrement opposé jusqu'à une combinaison par 5.
L'isolation acoustique est garantie dans l'encastrement opposé jusqu'à une combinaison par 5.

Tableau d'affectation pour perçoir universel

Montage

Une ouverture de Ø 74 mm est créée à l'aide d'une fraise (par ex.PROFI : réf. 1081-20).
Une ouverture de Ø 74 mm est créée à l'aide d'une fraise (par ex.PROFI : réf. 1081-20).
Pour les combinaisons, simplement détacher la bande latérale marquée.
Pour les combinaisons, simplement détacher la bande latérale marquée.
Le montage s’effectue comme pour une boîte pour cloisons sèches conventionnelle.
Le montage s’effectue comme pour une boîte pour cloisons sèches conventionnelle.

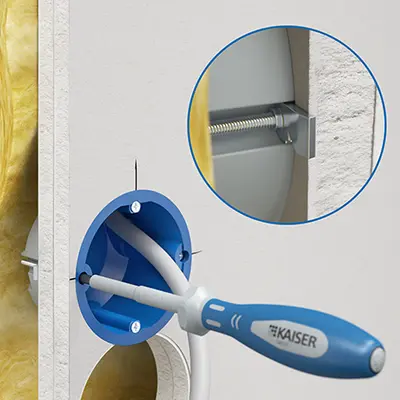

Fixation sûre et rapide grâce à la technique KAISER FX⁴.
Fixation sûre et rapide grâce à la technique KAISER FX⁴.
Introductions précises au moyen du perçoir universel (n° art. 1085-80).
Introductions précises au moyen du perçoir universel (n° art. 1085-80).
Écart normalisé entre les combinaisons 71 mm.
Écart normalisé entre les combinaisons 71 mm.
Le repiquage étanche et entièrement isolé s’effectue à l’aide du raccordement.
Le repiquage étanche et entièrement isolé s’effectue à l’aide du raccordement.
Avec le couvercle d'insonorisation, le boîtier peut servir également de boîte de dérivation.
Avec le couvercle d'insonorisation, le boîtier peut servir également de boîte de dérivation.

Dimensions / Forme

Ø du produit:
92 mm

Montage / Installation

Type de montage:
UP (construction massive)

Sécurité / propriétés

Sans halogènes:
Oui
Application spéciale:
Protection contre le bruit
Instructions

Boîtier d'isolation acoustique

Instructions de montage, N° art. 1569-01

763.4 KB | 29/11/2024
Isolation acoustique
Brochure

Isolation acoustique

Installation dans les parois d’isolation acoustique.

11.6 MB
