Boîtier encastré ThermoX® Iso +
Open Cadenas Modal
  • pour boîtier encastré pour l’isolation extérieure
  • pour des épaisseurs d’isolation 170 à 350 mm
  • Adaptation à l’épaisseur d’isolation par paliers de 10 mm

Élément de surélévation pour boîtier encastré pour l'installation sans pont thermique de luminaires à LED dans des plafonds extérieurs isolés, élément de surélévation pour boîtier encastré en plastique, avec isolation, version sans pont thermique selon DIN 18015-5, pour l'installation dans des murs extérieurs isolés.
Dimensions L x l x H 220 x 110 x 160 mm, épaisseur d'isolation réglable de 170 à 350 mm, par paliers de 10 mm
En savoir plus Réduire le texte

Élément de surélévation

Kaiser GmbH & Co.KG
N° d'article: 1159-71
EAN: 4013456548190
Sans halogènes
Longueur du produit: 220 mm
Largeur du produit: 110 mm
Profondeur du produit: 190 mm
Épaisseur d'isolation min.: 170 mm
Épaisseur d'isolation max.: 350 mm
Sans halogènes: Oui
Expédition: 6
Prix (PVC) / 100 ST:
2 330,00 €
Groupe de prix: 160
Afficher d'autres attributs
Fiche produit (PDF)

recommendations

- bei Außendämmung von Decken - für Dämmstärken ab 100 mm - Anpassung an die Dämmstärke in 10-mm-Schritten - für LED Leuchten bis 8 Watt - max. Einbautiefe der Leuchte 70 bis 130 mm (Dämmstärke abzgl. 30 mm) - Frontplatte mit Einbaudurchmesser 68 mm oder universell bis Ø 86 mm - Raum für Vorschaltgeräte 120 x 30 x 28 mm (Einbaudurchmesser 68 mm, Einbautiefe 70 mm)
Boîtier encastré ThermoX® Iso +
N° d'article 1159-70
  • en cas d’isolation extérieure des plafonds
  • pour des épaisseurs d’isolation à partir de 100 mm
  • Adaptation à l’épaisseur d’isolation par paliers de 10 mm
  • pour luminaires LED jusqu’à 8 watts
  • Profondeur d’encastrement max. du luminaire 70 mm à 130 mm (épaisseur d’isolation moins 30 mm)
  • Plaque avant avec diamètre d’encastrement 68 mm ou universel jusqu’à Ø 86 mm
  • Espace pour ballasts 120 mm x 30 mm x 28 mm (diamètre d’encastrement 68 mm, profondeur d’encastrement 70 mm)
En savoir plus

Boîtier encastré ThermoX® Iso +

Boîtier encastré pour une installation sûre et sans pont thermique de luminaires LED encastrés fixes et pivotants et d'appareils encastrés dans des plafonds isolés. Le boîtier protège tant le matériau isolant avoisinant contre les températures de fonctionnement élevées du luminaire LED que le luminaire LED même contre les salissures. L’intégration d’un élément isolant prévient de manière fiable l’apparition de ponts thermiques.
  • Pour l’installation de luminaires et d’appareils encastrés dans des plafonds isolés
  • Convient à tous les matériaux d’isolation courants
  • Espace d’installation protégé thermiquement
  • Prévention des ponts thermiques grâce a l'élément isolant intégré
  • Pour des épaisseurs d’isolation à partir de 100 mm jusqu’à 160 mm (de 170 mm à 350 mm avec élément de surélévation)
  • Adaptation à l’épaisseur d’isolation par paliers de 10 mm
  • Diamètre d’encastrement jusqu’à Ø 86 mm

Exemples d'application

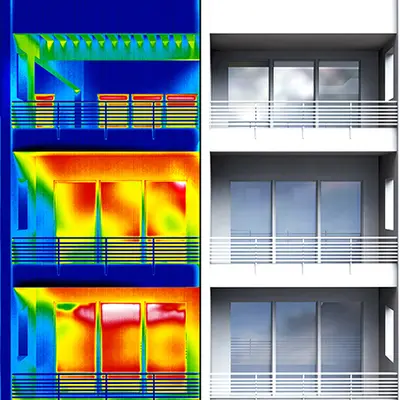

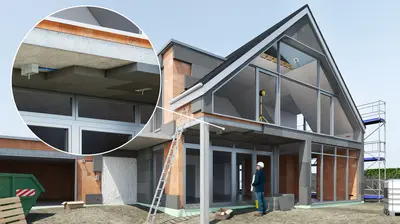

Les bâtiments sont exécutés sans pont thermique avec des systèmes composites d’isolation thermique (ETICS), par ex. ...
Les bâtiments sont exécutés sans pont thermique avec des systèmes composites d’isolation thermique (ETICS), par ex. ...

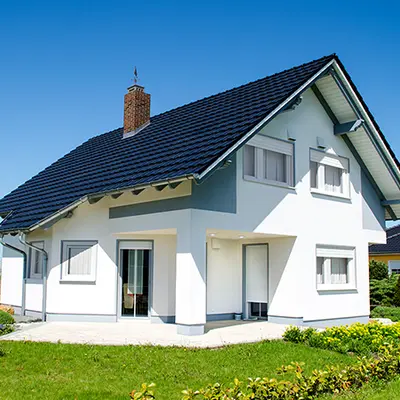

…plafonds extérieurs isolés de terrasses bâties avec éclairage.
…plafonds extérieurs isolés de terrasses bâties avec éclairage.

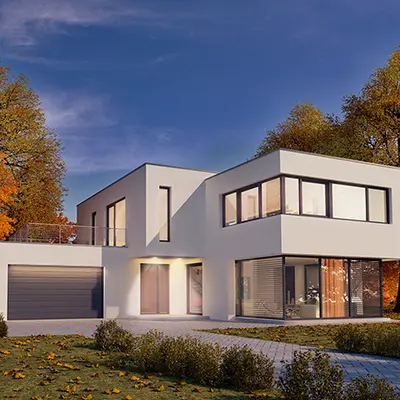

…zones d’entrée en retrait isolées avec éclairage.
…zones d’entrée en retrait isolées avec éclairage.
…façades isolées avec éclairage extérieur au-dessus de l’entrée et de la porte du garage.
…façades isolées avec éclairage extérieur au-dessus de l’entrée et de la porte du garage.

Calcul des ponts thermiques / Profil de température

Un calcul des ponts thermiques réalisé par le Passivhaus Institut de Darmstadt prouve que les ponts thermiques sont évités de manière fiable par le boîtier encastré pour l'isolation extérieure. Le boîtier encastré convient également pour une utilisation dans des maisons passives.
Calcul des ponts thermiques / Profil de température

Montage

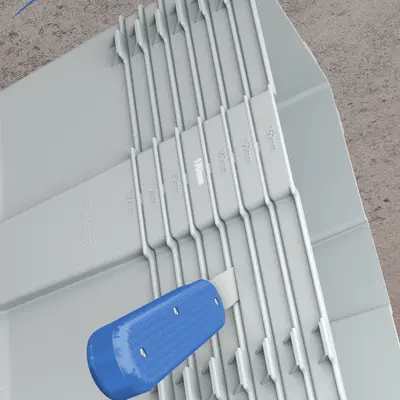

Adapter le boîtier encastré à l’épaisseur d’isolation mesurée.
Adapter le boîtier encastré à l’épaisseur d’isolation mesurée.
Marquer le point de fixation à 55 mm du centre du luminaire.
Marquer le point de fixation à 55 mm du centre du luminaire.
Autre possibilité : positionner le boîtier encastré avec les marques d’orientation pour le luminaire et marquer le trou de forage.
Autre possibilité : positionner le boîtier encastré avec les marques d’orientation pour le luminaire et marquer le trou de forage.

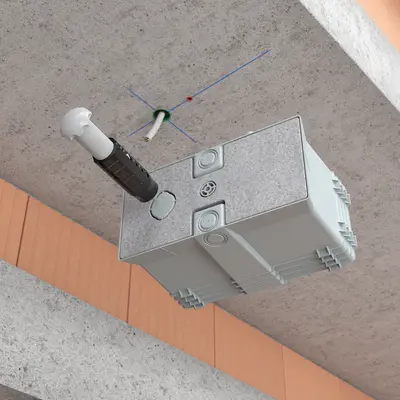

Rompre l’entrée de tuyau ou réaliser une entrée de câble ajustée pour une installation hermétique, par ex. avec le perçoir universel (n° art. 1085-80) KAISER.
Rompre l’entrée de tuyau ou réaliser une entrée de câble ajustée pour une installation hermétique, par ex. avec le perçoir universel (n° art. 1085-80) KAISER.
Visser le boîtier encastré au plafond et monter le cache de la vis.
Visser le boîtier encastré au plafond et monter le cache de la vis.
Introduire le tuyau ou le câble dans le boîtier encastré; munir le tuyau de bouchons d’étanchéité.
Introduire le tuyau ou le câble dans le boîtier encastré; munir le tuyau de bouchons d’étanchéité.
Diamètre d’encastrement 68 mm à enfoncer, diamètre d’encastrement jusqu’à 86 mm à fraiser.
Diamètre d’encastrement 68 mm à enfoncer, diamètre d’encastrement jusqu’à 86 mm à fraiser.
Application de l'isolation et du plâtre. Montage du spot LED encastré avec espace suffisant pour le ballast.
Application de l'isolation et du plâtre. Montage du spot LED encastré avec espace suffisant pour le ballast.

Instructions d'application

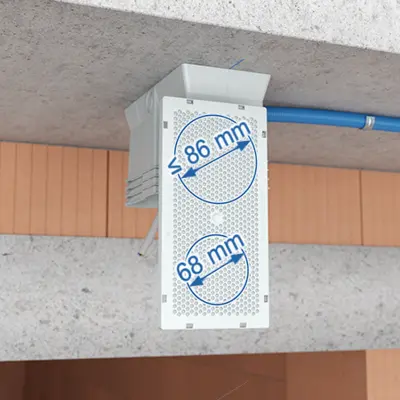

Élément frontal universel pour diamètre d’encastrement 68 mm à enfoncer ou universel jusqu’à ø 86 mm à fraiser (tourner de 180°).
Élément frontal universel pour diamètre d’encastrement 68 mm à enfoncer ou universel jusqu’à ø 86 mm à fraiser (tourner de 180°).
Profondeur d’encastrement 70 mm (épaisseur d’isolation 100 mm).
Profondeur d’encastrement 70 mm (épaisseur d’isolation 100 mm).
Profondeur d’encastrement 100 mm (épaisseur d’isolation 130 mm).
Profondeur d’encastrement 100 mm (épaisseur d’isolation 130 mm).
Profondeur d’encastrement 130 mm (épaisseur d’isolation 160 mm).
Profondeur d’encastrement 130 mm (épaisseur d’isolation 160 mm).

Dimensions / Forme

Longueur du produit:
220 mm
Largeur du produit:
110 mm
Profondeur du produit:
190 mm

Montage / Installation

Épaisseur d'isolation min.:
170 mm
Épaisseur d'isolation max.:
350 mm
Type de montage:
WDVS/Isolation extérieure

Sécurité / propriétés

Sans halogènes:
Oui
Instructions

Boîtier pour encastrement ThermoX® Iso +

Instructions de montage

1.8 MB | 29/11/2024
Télécharger
Surface de vissage universelle.
Brochure

Surface de vissage universelle.

Installation électrique sans percer ni cheviller.

804.2 KB
Ausschreiben.de

Ausschreiben.de

Vers le texte du cahier des charges
PARTcommunity

PARTcommunity

Données de planification (CAD/3D/2D)
