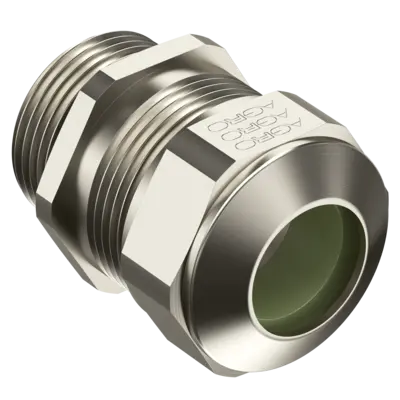

Presse-étoupes CEM Progress® laiton avec douille de contact pour hautes températures

Filet de raccordement Pg long

  • Joint en une partie
  • isolation non-traversante
- Einteiliger Dichteinsatz
- nicht durchgehend isolierend
- Progress MS EMC EX
- Einteiliger Dichteinsatz
- nicht durchgehend isolierend

Variantes (12)

Filetage Pg 9 Pg 9 Pg 11 Pg 11 Pg 13 Pg 13 Pg 16 Pg 16 Pg 21 Pg 21 Pg 29 Pg 29
Plage de serrage min. 6 mm 8 mm 5.5 mm 8.5 mm 8 mm 8.5 mm 8 mm 11 mm 13 mm 16 mm 19 mm 23 mm
Plage de serrage max. 8 mm 10 mm 8.5 mm 12 mm 11 mm 12 mm 11 mm 14 mm 16 mm 19 mm 23 mm 25.5 mm
Ouverture de clé 18 mm 18 mm 21 mm 21 mm 24 mm 24 mm 24 mm 24 mm 30 mm 30 mm 38 mm 38 mm
Caractéristiques Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe Très bon contact avec le blindage par la douille de contact lors de terminaison de l’écran du câble dans le presse-étoupe
Type de filetage Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg Pg
Longueur du filetage long long long long long long long long long long long long
technique de serrage Technique de compression Technique de compression Technique de compression Technique de compression Technique de compression Technique de compression Technique de compression Technique de compression Technique de compression Technique de compression Technique de compression Technique de compression
Contact Manchon de contact Manchon de contact Manchon de contact Manchon de contact Manchon de contact Manchon de contact Manchon de contact Manchon de contact Manchon de contact Manchon de contact Manchon de contact Manchon de contact
Indice de protection IP69, IP68 IP69, IP68 IP69, IP68 IP69, IP68 IP69, IP68 IP69, IP68 IP69, IP68 IP69, IP68 IP69, IP68 IP69, IP68 IP69, IP68 IP69, IP68
Indice de protection avec condition IP 68 (10 bar) / IP69 IP 68 (10 bar) / IP69 IP 68 (10 bar) / IP69 IP 68 (10 bar) / IP69 IP 68 (10 bar) / IP69 IP 68 (10 bar) / IP69 IP 68 (10 bar) / IP69 IP 68 (10 bar) / IP69 IP 68 (10 bar) / IP69 IP 68 (10 bar) / IP69 IP 68 (10 bar) / IP69 IP 68 (10 bar) / IP69
Modèle blindé (CEM) Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui
N° d'article 1180.09.91.080 1180.09.91.100 1180.11.91.085 1180.11.91.120 1180.13.91.110 1180.13.91.140 1180.16.91.110 1180.16.91.140 1180.21.91.160 1180.21.91.190 1180.29.91.230 1180.29.91.255
Emballage / Expédition - / 50 - / 50 - / 50 - / 50 - / 50 - / 50 - / 50 - / 50 - / 25 - / 25 - / 25 - / 25
